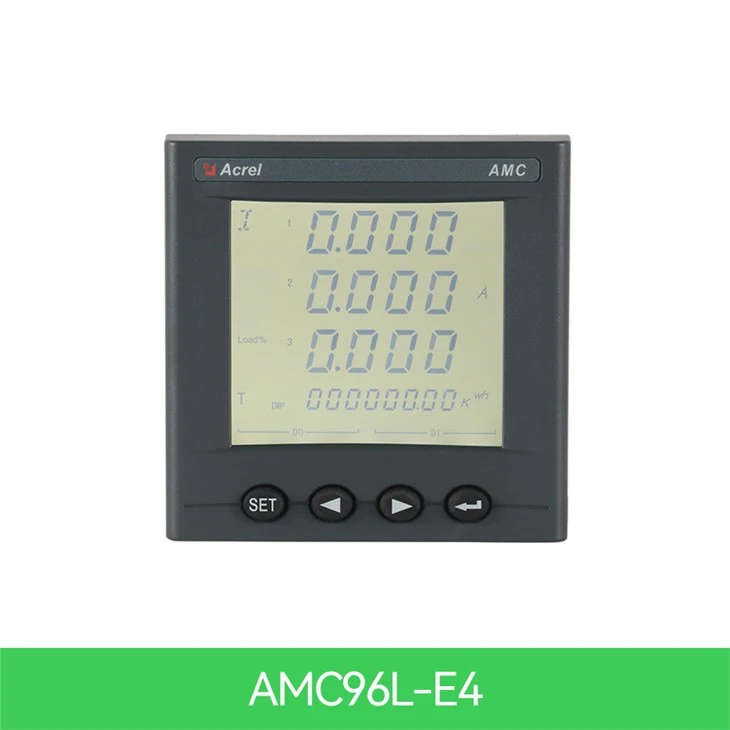

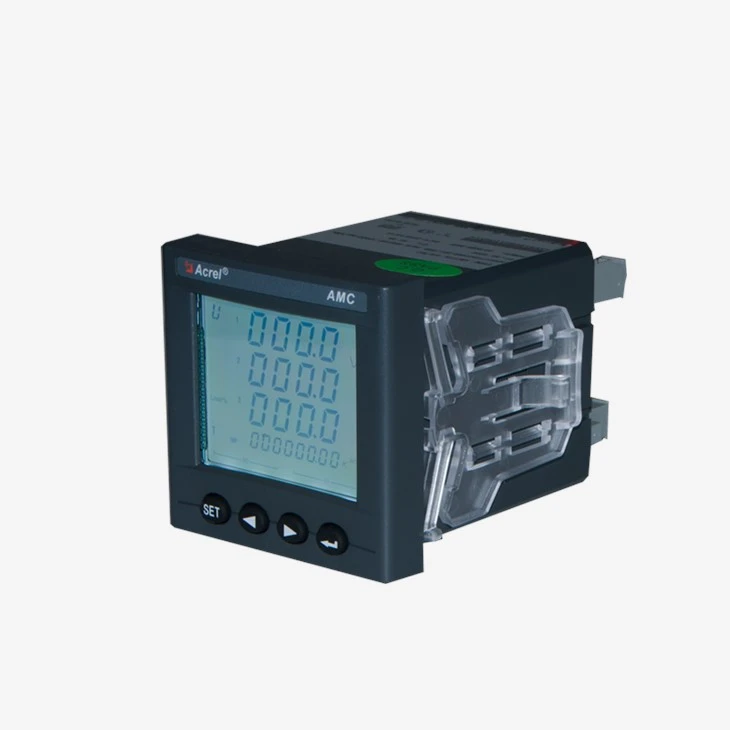

Toote kirjeldus

Acrel AMC seeria paneel kolmefaasiline vahelduvvoolu võimsusmõõtur, intelligentne energia kogumise ja seire seade on nutikas arvesti, mis on mõeldud elektrisüsteemide, tööstus- ja kaevandusettevõtete, kommunaalteenuste ja intelligentsete hoonete energia jälgimiseks. See integreerib võimsuse parameetrite (näiteks ühefaasilise või kolmefaasilise voolu, pinge ja aktiivse võimsuse) mõõtmise. Võimsus, reaktiivvõimsus, näiv võimsus, sagedus, võimsustegur) ning võimsuse jälgimine ja hindamine.

Samal ajal on sellel kasutajatele valida mitmesuguste perifeersete liidesfunktsioonide vahel: RS485 sideliidesega suudab MODBUS-RTU protokoll rahuldada sidevõrgu haldamise vajadusi; 4-20mA analoogväljund võib vastata mõõdetud elektrilistele parameetritele, vastata DCS-ile Sellised liidese nõuded; lüliti sisend- ja releeväljundiga saab realiseerida kaitselüliti lüliti "kaugsignaali" ja "kaugjuhtimispuldi" funktsiooni.

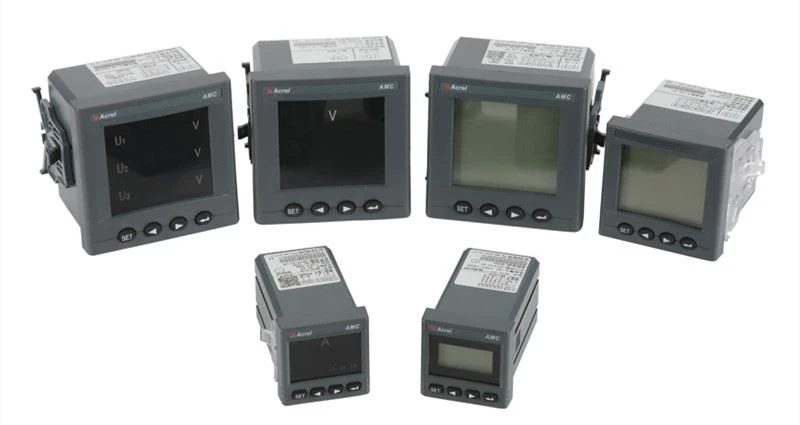

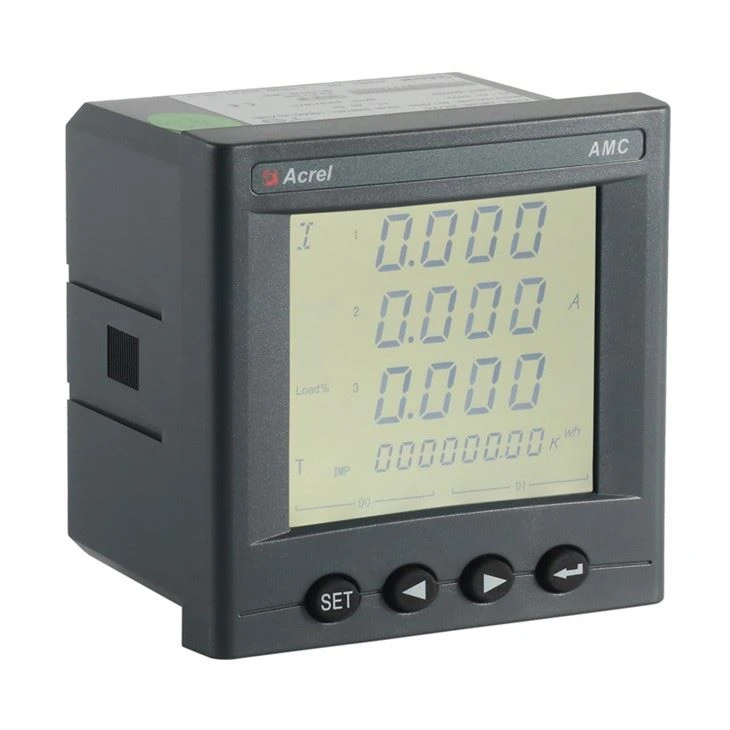

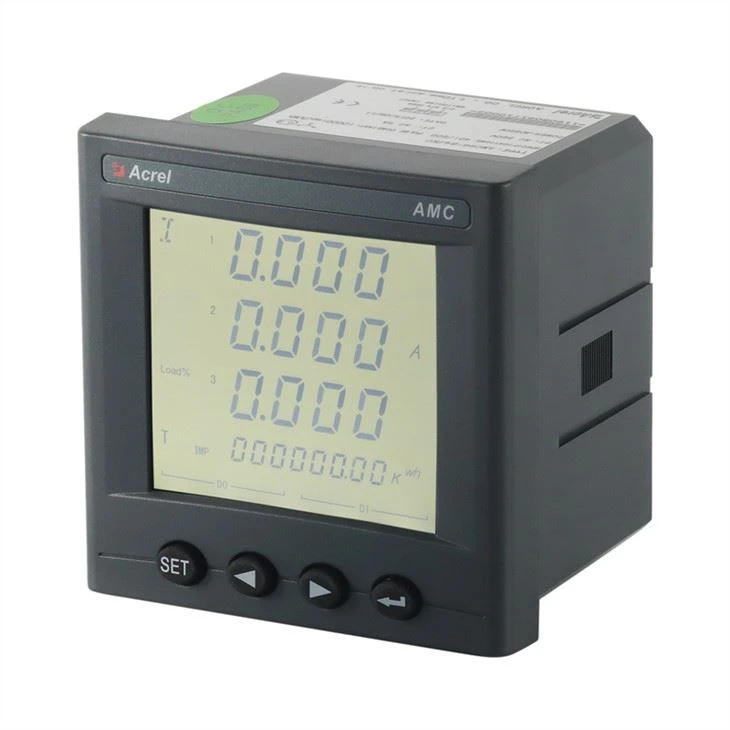

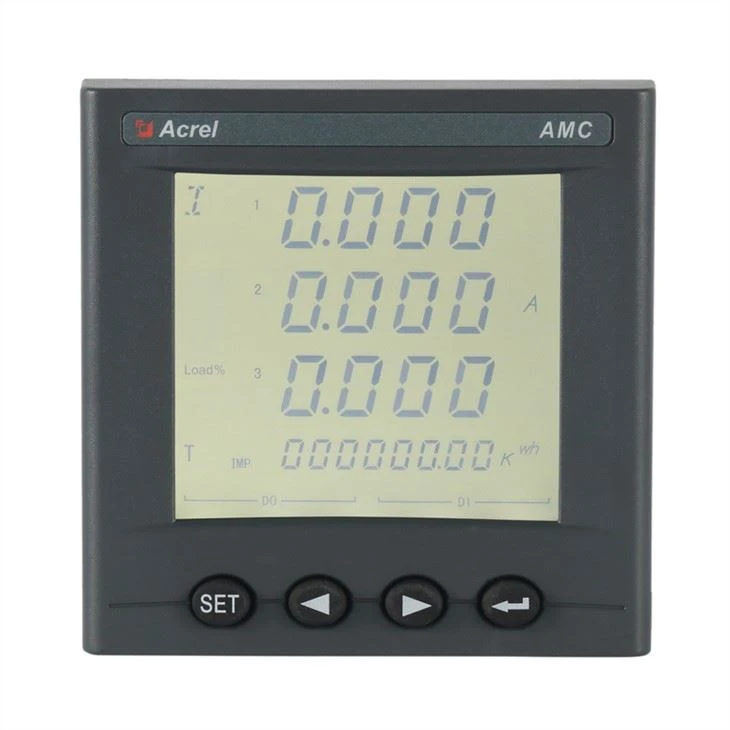

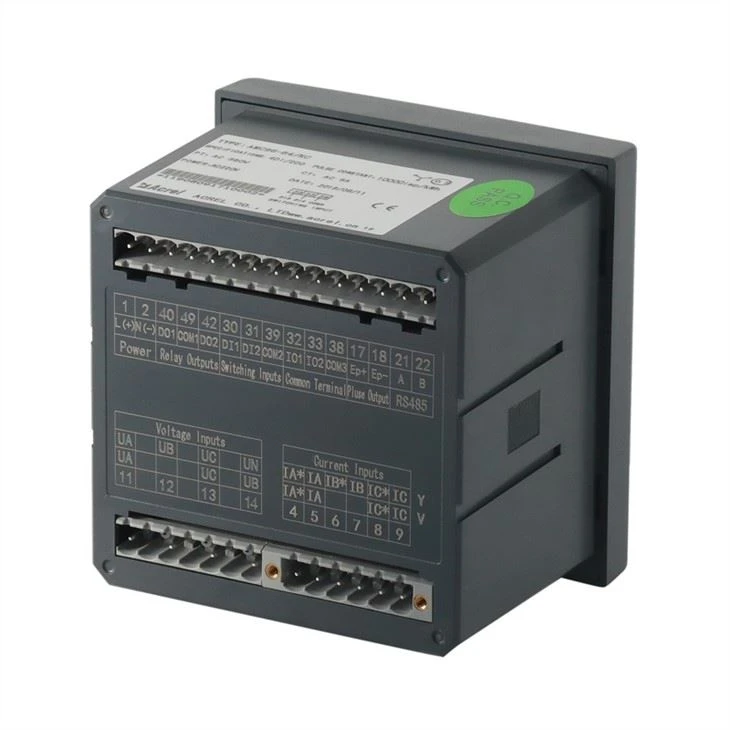

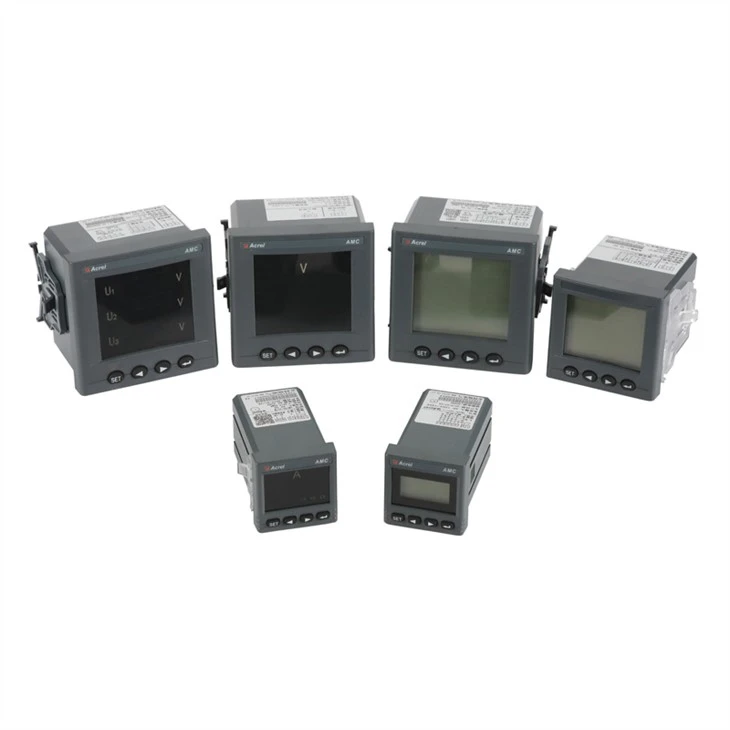

Välimus

Suure heledusega LED/LCD ekraaniliides, parameetrite seadistamine ja juhtimine nuppude kaudu, mis sobivad ideaalselt reaalajas võimsuse jälgimise süsteemide jaoks. Võib otseselt asendada tavapäraseid toitesaatjaid ja mõõtevahendeid. Intelligentse, digitaalse esiosa omandamise komponendina on seadet laialdaselt kasutatud erinevates juhtimissüsteemides, SCADA süsteemides ja energiajuhtimissüsteemides.

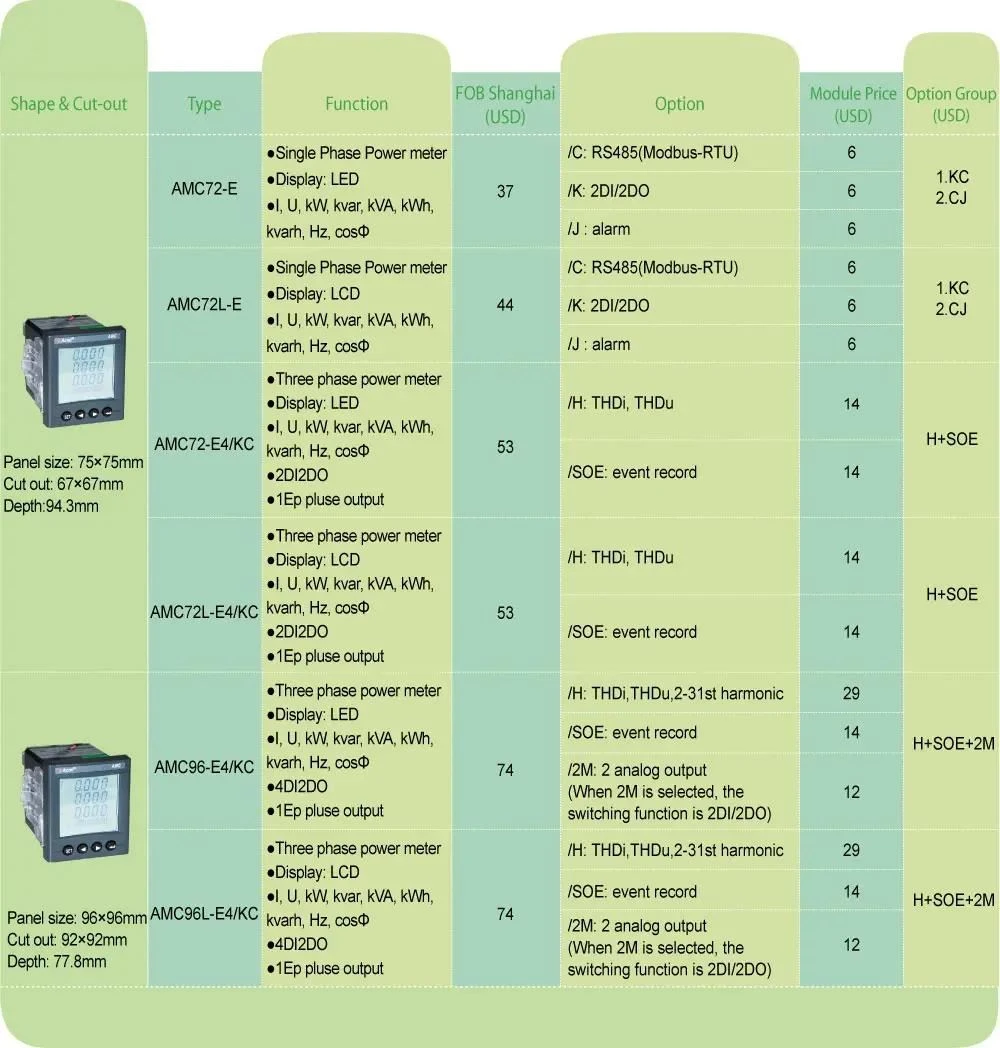

Parameetrid

Tehnilised parameetrid			Väärtus
Sisend	Ühendus		3-faasiline-3-traat, 3-faasiline-4-traat
	Sagedus		45-65Hz
	Pinge		Hinnang: Kolmefaasiline: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V /660V(660V)(ainult 96 suurus) Märkus:72 profiil ei sobi kõrgepinge rakendustele
			Ülekoormus:1,2 korda reiting {pidev) : 2-kordne reiting 1 sekundiks
			Energiatarbega:<>
	Hoovus		Hinnang: AC IA、5A
			Ülekoormus:1,2 korda reiting(pidev);10-kordne reiting 1 sekundiks
			Energiatarbega:<>
Väljund	Elektrienergia		Väljundrežiim:avatud kollektsionäärist foto-siduri impulss
			Impulsi konstant: 10000imp/kWh(settable),vt juhtmestiku diagrammi üksikasju;
	Teatis		RS485port, Modbus -RTU protokoll,DLT645 protokoll(versioonid 07 ja 97), baud määr 1200 ~ 38400
Funktsioon	Sisendi vahetamine		Kuiv kontaktisisend, sisseehitatud toiteallikas;
	Väljundi vahetamine		Väljundrežiim: relee tavaliselt avatud kontakti väljund
			Kontaktvõimsus: AC 250V/3A、 DC 30V/3A
	Analoogväljund		1-5V,4 - 20mA
Täpsusklass			Sagedus:0.05Hz,Voolu、Pinge:0.2 klass, Reaktiivne võimsus:l .0class,Reaktiivne Elektrienergia:l .0class, aktiivne võimsus:0.5klass, aktiivne elektrienergia: 0.5class, 2-31. harmooniline mõõtmine:±1%
Toiteplokk			AC 85-265V DC 100V-350V	energiatarbimine≤10VA
Turvalisus	Võimsussagedus talub pinget		Toiteallika//lülitusväljundi// voolusisendi//pinge sisendi ja edastamise// Side //Impulsi väljundi//lülitussisendi AC 2 kV 1min vahel; Toiteallika vahel、lülitusväljund、Voolusisend、pinge Sisend AC 2 kV 1min; Edastava、Side、Pulse Output、lülitussisendi AC vahel 1kV 1 min;
	Isolatsioon Vastupanu		Sisend、Väljundots masina korpusele >100MΩ
Keskkond		Temperatuur	töö: -25°C~+65°C ladustamine: -40°C ~+80°C
		Õhuniiskus	≤93%RH Kondenseerumata
		Kõrgus	2500 m ≤

Funktsiooni kirjeldus

Funktsioon	Funktsiooni kirjeldus	Funktsioon pakub
KWh mõõtmine	Aktiivne kWh (positiivne ja negatiivne)	■
	Reaktiivne kWh (positiivne ja negatiivne)	■
	A.B, C split-faasi positiivne aktiivne energia	■
Mõõtmine elektriliste parameetrite kohta	U、I	■
Mõõtmine elektriliste parameetrite kohta	P、Q、S、PF、F	■
Mõõtmine suupillid	2 ~ 31ST pinge ja vool Harmooniline	£
LCD-ekraan	12 biti sektsioon LCD ekraan, taustavalgus	■
Võti Programmeerimine	4 võtit suhtlemiseks ja seadistamiseks Parameetrid	■
Impulsi väljund	Aktiivne impulsi väljund	■
Analoog Analoogväljund	2DI2DO	■
Teatis	Sideliides: RS485, Sideprotokoll: MODBUS-RTU	■
SOE	Sündmuse kirje	£

( ■ valikuline £ )

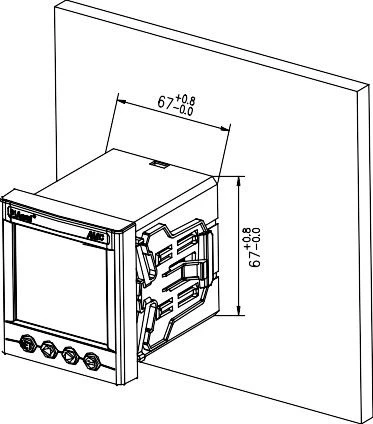

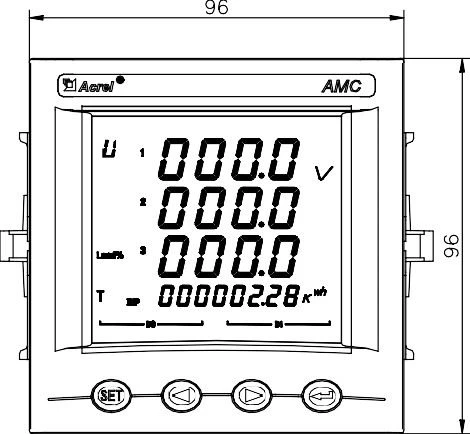

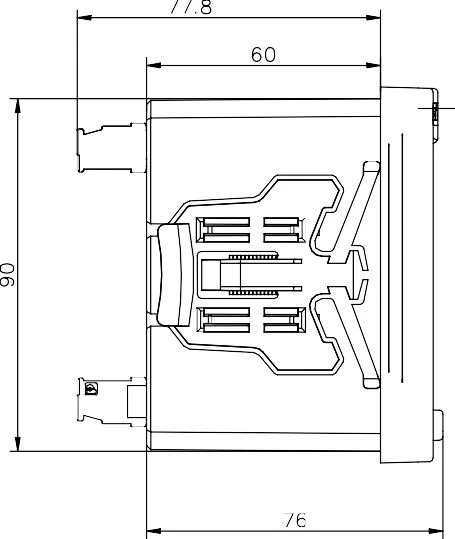

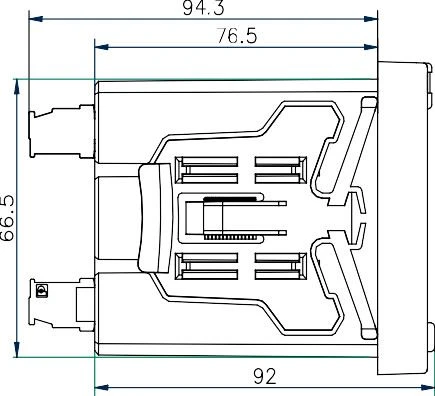

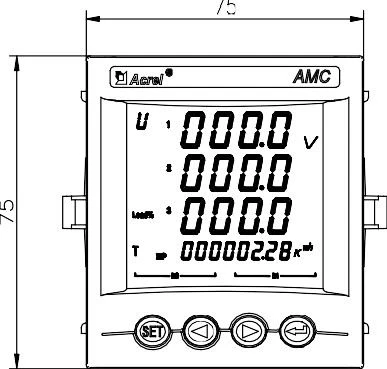

Mõõtmed

Liigendus	näosildi suurus		eluaseme suurus			väljalõike suurus
Liigendus	laius	kõrgus	laius	kõrgus	sügavus	laius	kõrgus
72 ruutu	75	75	66.5	66.5	94.3	67	67
96 ruutu	96	96	90	90	77.8	92	92
