● Rakendus
Viimastel aastatel on suuremad riigid, reageerides globaalsele soojenemisele ja kliimamuutustele, mis on põhjustatud kasvuhoonegaaside heitkogustest, keskendunud elektrisõidukite edendamisele traditsiooniliste kütustega sõidukite asendamisel. Ja laadimisvaiade ehitamine on uute energiasõidukite reklaamimisel väga oluline. Seetõttu on kogu maailmas tekkinud suur hulk laadimisvaiade projekte.
Ühefaasilised ja kolmefaasilised vahelduvvoolu alalisvoolu energiaarvestid vastavad vastavatele IEC standarditele ning neid saab kasutada igasugustes vahelduvvoolu ja alalisvoolu laadimisvaiades laadimisenergia mõõtmiseks ning edastada elektrilisi parameetreid reaalajas.

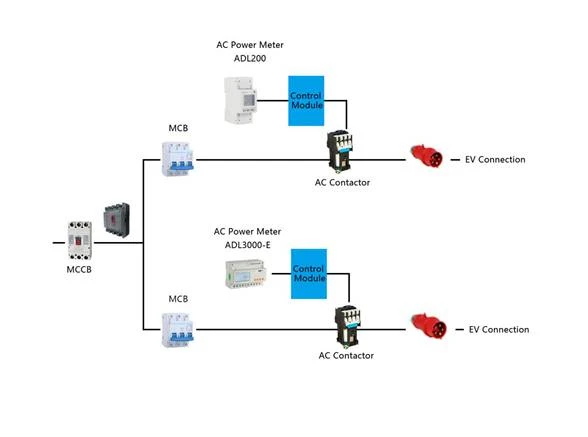

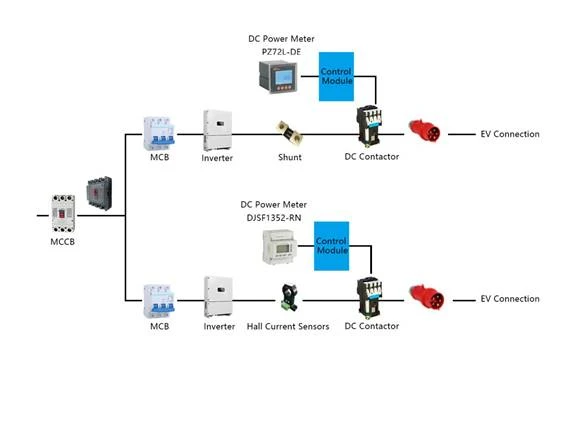

Struktuur
Peamised funktsioonid
Selle abil saab mõõta ja kuvada elektrilisi parameetreid, nagu pinge, vool, võimsus, energia, ning toetada RS485 -side ja elektrienergia impulsi väljundit.
1. Täpsus
Energia täpsus: klass 0,5S või klass 1
2. Valikuline konfiguratsioon
Valikuline mitme tariifiga.
3. Tunnistus
CE- või IEC -sertifikaadiga.
Toote valik
Üksus | Kuju | Tüüp | Funktsioon |
Ühefaasiline vahelduvvoolu energiaarvesti |
| ADL10-E | Din -rööpale paigaldatud; ühefaasiline 60A, 50/60Hz sisend; elektriliste parameetrite, näiteks pinge, voolu, võimsuse, energia mõõtmine; RS485 side (Modbus protokoll). |
| ADL100-ET | Din -rööpale paigaldatud; ühefaasiline 60A, 50/60Hz sisend; elektriliste parameetrite, näiteks pinge, voolu, võimsuse, energia mõõtmine; RS485 side (Modbus protokoll). energiaimpulsside väljund; valikuline mitme tariifiga. | |
| ADL200 | Din -rööpale paigaldatud; ühefaasiline 80A, 50/60Hz sisend; elektriliste parameetrite, näiteks pinge, voolu, võimsuse, energia jne mõõtmine; RS485 side (Modbus protokoll); energiaimpulsside väljund; valikuline mitme tariifiga. | |
Kolmefaasiline vahelduvvoolu energiaarvesti |
| ADL400 | Din -rööpale paigaldatud; kolmefaasiline 80A, 50/60Hz sisend; elektriliste parameetrite, näiteks pinge, voolu, võimsuse, energia mõõtmine; RS485 side (Modbus protokoll); energiaimpulsside väljund; valikuline mitme tariifiga. |
| ADL3000-E | Din -rööpale paigaldatud; kolmefaasiline 80A, 50/60Hz sisend; elektriliste parameetrite, näiteks pinge, voolu, võimsuse, energia mõõtmine; RS485 side (Modbus protokoll); energiaimpulsside väljund; valikuline mitme tariifiga. | |
Alalisvoolu energiaarvesti |
| PZ72 (L) -DE | Paneelile paigaldatud, mõõta alalispinget, voolu, võimsust; mõõta alalisvoolu energiat; otseühenduse pinge 0-1000V; voolu mõõtmise tugi 75mV šundi väljund, tugi 0-5V, saali 0-20mA väljund; RS485 (Modbusi protokoll) |
| DJSF1352 | Seinale paigaldatud, mõõta alalispinget, voolu, võimsust; mõõta alalisvoolu energiat; otseühenduse pinge 0-1000V; voolu mõõtmine toetab šundi 75mV väljundit, toetab 0-5V, 0-20mA saali väljundit; RS485 (Modbusi protokoll) | |
| DJSF1352-RN | Din-rööpale paigaldatud, toetab valikulist kahe kanaliga alalispinget, voolu, võimsuse mõõtmist; mõõta alalisvoolu energiat; otseühenduse pinge 0-1000V; voolu mõõtmine toetab šundi 75mV väljundit, toetab Halli andurit 0-5V, 0-20mA väljundit; RS485 side (Modbus protokoll) | |
Shunt |
| AFL-T | Ühine spetsifikatsioon: 300A/75mV |
Halli andur |
| AHKC | Ühine spetsifikatsioon: 1000A/5V |

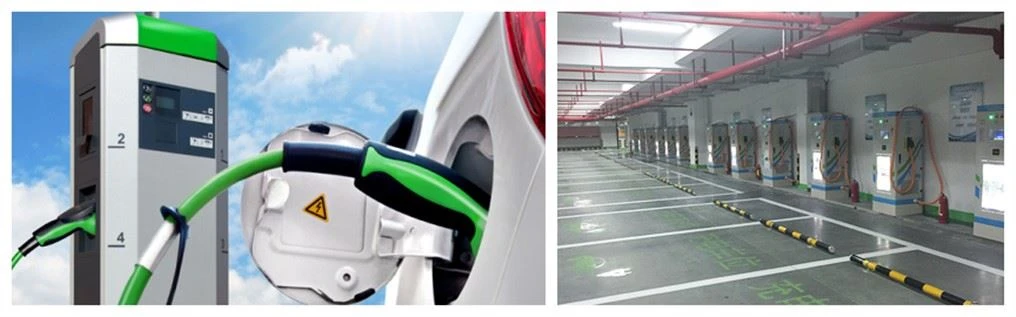

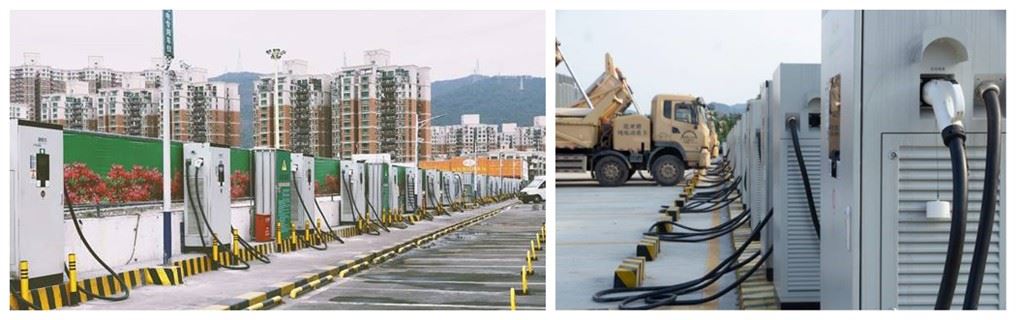

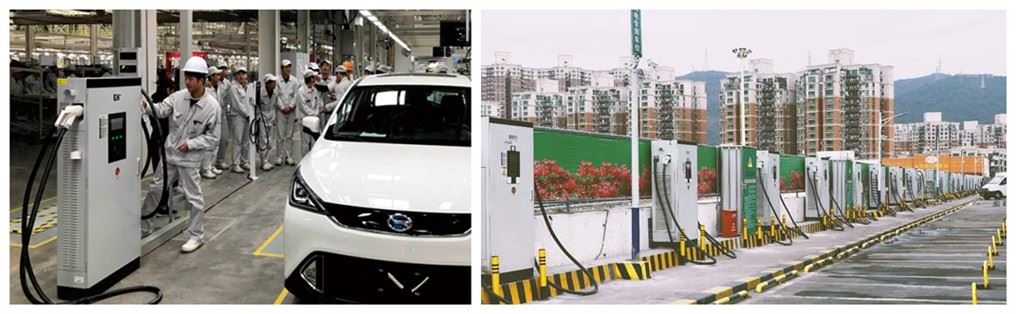

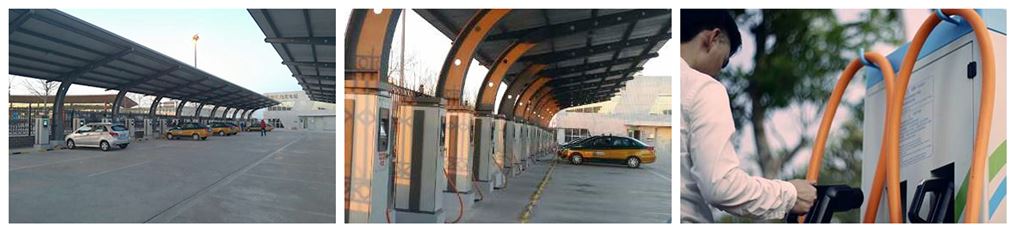

Fotod saidil
