Abstraktne

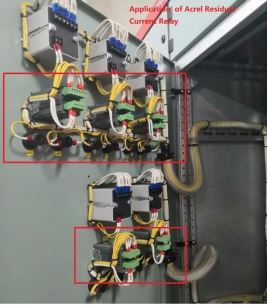

Maapinna rikkekaitse elektrilülituste, seadmete ja elektripõlenguõnnetuste tõttu, mis on põhjustatud maandusjuhtme vooludest, muutub üha enam igapäevaseks vajaduseks. Peamiste energiat tarbivate sõlmede jaoks kasutaja poolel on projekteeritud ja paigaldatud jääkvoolu relee, et jälgida reaalajas iga energiat tarbiva vooluahela jääkvoolu olekut. Energiakasutuse ja sellega seotud võimsusparameetrite reaalajas jälgimise kaudu paraneb energiakasutuse ohutus, töökindlus ja hooldustõhusus, vähenevad hoolduse tööjõukulud ja realiseeritakse jääkvoolu järelevalveta järelevalve. Energiakasutuse, andmete kogumise ja häirete reaalajas jälgimise kaudu jälgitakse toitejaotussüsteemi jääkvoolu ning tagatakse tuleõnnetuste ja kasutajate elektriskeemi kaitse maapinna rikke eest. isiklikud elektrilöögiõnnetused, mis on põhjustatud jääkvoolust. Siin on lühike sissejuhatus meie ettevõtte' ASJ jääkvoolu relee rakendusse Maldiivide saare ümbruses asuva veeterrassimaja projektis.
Ülevaade
Maldiividel asuvaid saarel asuvaid linnamaju kasutatakse peamiselt turistide vastuvõtmiseks kogu maailmast. Rakenduskoha sagedus on 50 Hz ja pinge on 220V TT või TN süsteemi toiteliinid. Klient loodab jälgida liini jääkvoolu, paigaldades ridaelamu jaotuskappi jääkvoolu relee, ning loodab, et saab kuvada reaalajas jälgitava jääkvoolu väärtuse ja määratud jääkvoolu väärtuse suhte ekraanipaneelil, kui suhe jõuab 80%-ni, võib jääkvoolu relee kohe häiresignaali anda. Acrel ASJ10-LD1A teeb koostööd jääkvoolutrafoga, lahendas edukalt kliendi' kohapealse jääkvoolu jälgimise vajadused.
ASJ seeria jääkvoolu relee
ASJ-seeria voolureleed saab kombineerida madalpinge toiteallikate või madalpingekontaktoriga, et moodustada kombineeritud toiteallika voolukaitse, mida kasutatakse peamiselt vahelduvvoolu 50 Hz, pinge ja alla TT400V seadmete ning TN-süsteemi torustike jaoks, lisaks maapinna rikkekaitsele elektriskeemide jaoks, et vältida maandusrikkeid. Seadme tavalised kahjustused ja elektrikatkestused võivad samuti vältida isikliku elektrilöögi ohtu ja pakkuda kaitset otsese kontakti eest.
Toode vastab GB/T 22387-2016&"; Katalüsaatorivoolu relee &" nõuetele.
ASJ seeria sanitaarvoolu releed integreerivad liini ülepinge- ja alapingekaitsefunktsioone ning automaatseid lisafunktsioone normaalse pinge jaoks. Toode on väikese suurusega, suure täpsusega, paindliku struktuuriga ja hõlpsasti paigaldatav. See on ohutuskaitseseade tsiviilehituse valdkonnas.

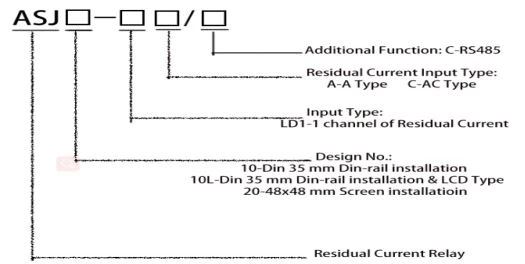

Mudeli kirjeldus
Tehnilised omadused
tehniline parameeter | indeks | |||
Tüüp AC | Tüüp A | |||
sisend | Nominaalne jääkvool I △ n | 0.03、0.1、0.3、0.5(A) | 0,03,0,05,1,0,3,3,0,0,1,1,3,3,10,30 (A) märkus 3 | |
Sõiduaja piiramise aeg △ t | 0.1、0.5(s) | 0, 0, 06, 0, 1, 0, 2, 0, 3, 0,5, 0, 8, 1, 4, 10 (s) märkus 4 | ||
Nimiväline mittetoimiv vool I △ ei | 50%I△n | 50%I△n | ||
jõudluse omadused | lihtne sinusoidne vahelduvvool | lihtne sinusoidne vahelduvvool ja pulseeriv alalisvool | ||
sagedus | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
tegevuse viga | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
väljund | väljundrežiim | üks on tavaline sulgemine ja teine on ümberkujundamiseks | üks on tavaline sulgemine või avamine ja teine on muundamiseks | |
kontaktvõime | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
lähtestamisrežiim | kohapealne ja pikamaa, | kohapealne, pikamaa ja automaatne | ||
toiteallikas | pinge vahemik | AC110V, AC220V, lubatud viga ± 10% | AC110V, AC220V, DC85-270V Error lubatud viga ± 10%） | |
võimsuse hajumine | ≤5W | |||
toitesagedus talub pinget | Vahelduvvoolu efektiivne väärtus toiteallika, sisendi ja väljundi vahel: 2 kV/1 min | |||
normaalse töö korral | temperatuur | töötemperatuur: -20 ℃ ~ +55 ℃ ladustamistemperatuur: -30 ℃ ~ +70 ℃ | ||
niiskus | ≤95%RH, niiskuse kondenseerumisega ja söövitava gaasiga | |||
kõrgus merepinnast | ≤2000m | |||
reostuse klass | Kolmas klass | |||
paigaldamise kategooria | Tüüp Ⅲ | |||
Märkus 3 ： ASJ10L-LD1A nominaalne jääkvool IN on pidevalt reguleeritav 10mA-30A;
Märkus 4 ： ASJ10L-LD1A piiramata sõidu aeg N on pidevalt reguleeritav 0-10S.

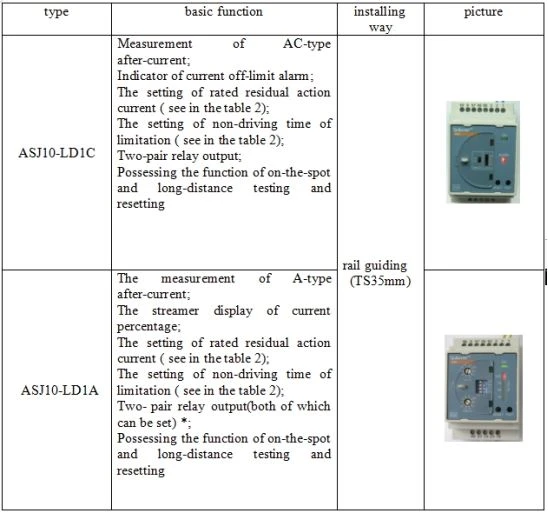

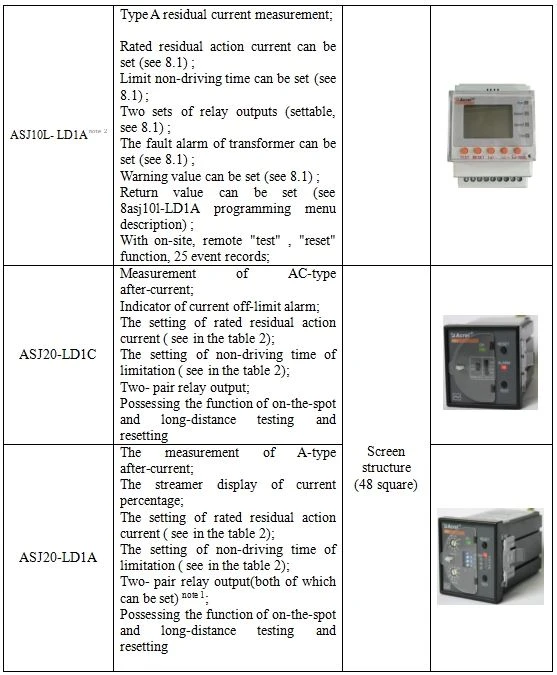

Toodete tüübid
Märkus 1 re Relee seadistamise funktsioon tähendab seda, et saate lähtestamise ja relee väljundi ise määrata, mida aktiveerib paneelil olev valikulüliti; konkreetse seadistusjuhendi leiate tabelist 5.
Märkus2 ： VALIKU FUNKTSIOON C: RTU side RS485, mudel ASJ10L-LD1A/C

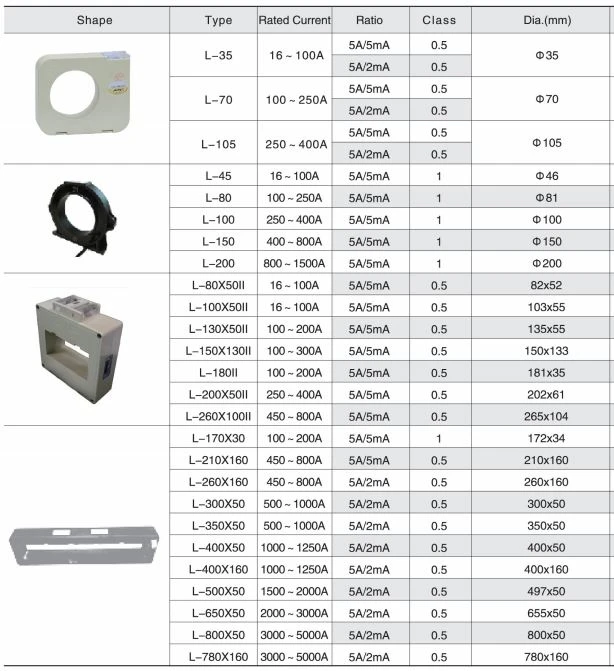

Jääkvoolu trafo valimine
Paigaldamine
Kokkuvõte
ASJ seeria rikkevoolu releel on väga kõrge jõudluse ja hinna suhe. Täiustatud intelligentse ja digitaalse jääkvoolu seirevahendina on jääkvoolu releed laialdaselt kasutatud tsiviilehitiste majapidamiste alamkarbi sissetulevas liinis või ühefaasilises või kolmefaasilises. Elektriseadmed elektrijaotusliinil.
