Abstraktne
ATE seeria ja ARTM-Pn sobivad kaitselüliti kontakti, kaabli, siini reaalajas temperatuuri jälgimiseks kõrge või madalpinge kappides.
projekti ülevaade
Venemaal teostatava projektiga on vaja jälgida kõrgepingekapis olevate siinide ja kaablite temperatuuri. Pärast erinevate aspektide võrdlemist leidis klient, et meie ATE seeria juhtmevabad temperatuuriandurid ja ARTM-Pn juhtmevaba temperatuuri mõõtmise seadmed, mida on lihtne paigaldada pika sidekaugusega ja millel on lai valik rakendusi. Seetõttu otsustasid nad kasutada meie juhtmevaba temperatuuri mõõtmise seadmeid.
Tootedisain
ARTM-Pn juhtmevaba temperatuuri mõõtmise seade on välja töötatud kooskõlas juhtmevaba temperatuuri mõõtmise seadmete spetsifikatsiooniga, NB/T 42086-2016. Sobib 3-35kV siseruumides paiknevatele jaotusseadmetele, sealhulgas sisseehitatud jaotusseadmetele, käsikärujaotusseadmetele, fikseeritud lülitusseadmetele ja silmusvõrkjaotusseadmetele. See sobib ka 0,4 kV madalpinge lülitusseadmetele, nagu fikseeritud lülitusseadmed ja sahtliga lülitusseadmed. Juhtmeta temperatuuriandureid saab paigaldada jaotusseadmete igasse küttepunkti, seade kasutab juhtmevaba andmeedastustehnoloogiat jälgitavate temperatuuriandmete reaalajas edastamiseks ja kuvab need andmed kohapeal ARTM-Pn-l. Lisaks saab selle intelligentseks kaugseireks ühendada võrku RS485 pordi kaudu.

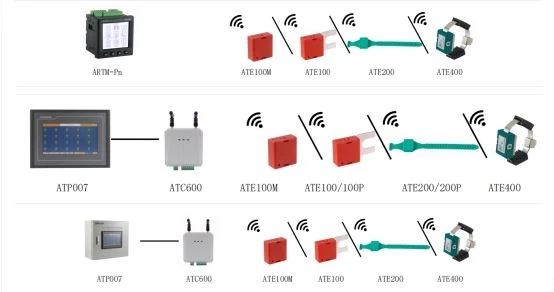

ATE-seeria juhtmevabasid temperatuuriandureid on kolme tüüpi ja vastavalt kolm kinnitusviisi, st poltidega, rihmaga kinnitatud ja seotud tüüpi. Poltidega tüüp sobib kasutamiseks kaabli ja siini ühenduskohtades ning kaabli ja lahklüliti ühenduskohtades. Rihmkinnitusega tüüp sobib kasutamiseks kaitselüliti liikuvate kontaktide ja fikseeritud kontaktide, kaabliliidete ja siinivardade juures. Seotud tüüp sobib kasutamiseks liikuvate kontaktide, siinide, kaablite ja siini ja kaabli vaheliste ühenduste jaoks.

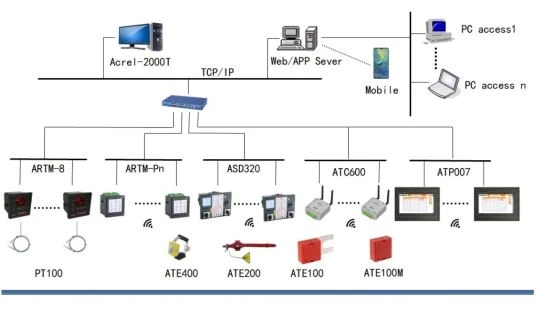

Võrgutepoloogia

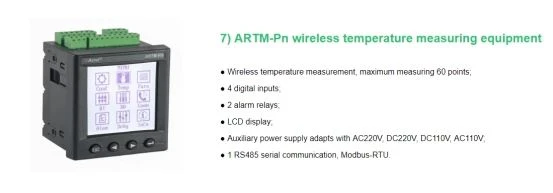

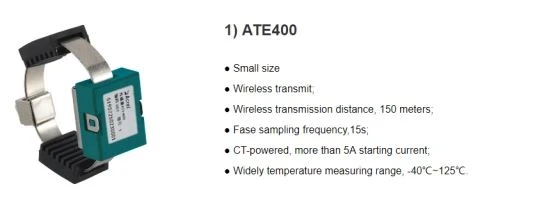

Toode

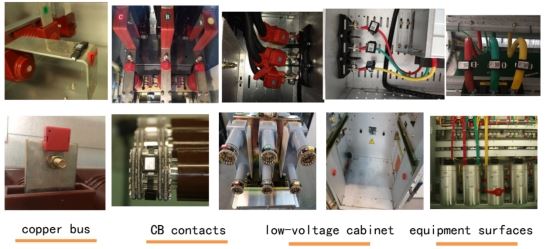

Paigaldamine
