Juhtmevaba temperatuuri mõõtmise toodete kasutamine voolujaotusprojektis Filipiinide tehases

Abstraktne

Elektrijaotussüsteem on elektrivõrgusüsteem, mis koosneb mitmesugustest elektrijaotusseadmetest ja elektrijaotusseadmetest, et muuta pinget ja jaotada elektrienergiat otse lõppkasutajatele. Elektrisüsteemi osana on elektrijaotussüsteem otse lõppkasutajatele suunatud ning selle täiuslikkus mõjutab otseselt enamiku kasutajate energiatarbimise töökindlust ja kvaliteeti, seega on sellel elektrisüsteemis oluline koht. Seetõttu väldib iga elektrisõlme pikaajaline temperatuuri jälgimine tõsiste õnnetuste, nagu seadmete vananemine, seadmete läbipõlemine, toitekatkestus, tulekahju ja seadmete plahvatus kõrge temperatuuri tõttu, ärahoidmiseks tõsiseid rikkeid, mis võivad põhjustada kehavigastusi ja majanduslikke tagajärgi. kahju kasutajatele.

Märksõnad: Juhtmevaba temperatuuri jälgimise süsteem, 433Mhz juhtmevaba temperatuuriandur, juhtmevaba temperatuuriandur

projekti ülevaade

See projekt on energiajaotusprojekt Filipiinide tehases. Seda kasutatakse 32 kV toitejaotuskapis ja see peab olema varustatud juhtmevaba temperatuuri mõõtmise toodetega, et saavutada ohutu temperatuuri jälgimine. Anduri töökeskkonna temperatuur vastab nõudele -50℃ kuni +125℃. Valige meie ATE400 CT induktsioonvõimsusandur ja kasutage temperatuurinäidiku ühendamiseks transiiverit ATC400. Ohutuse ja majandusliku kasu huvides on soovitatav teostada reaalajas temperatuuri jälgimist elektrijaotusruumi igas elektrisõlmes.

Tootedisain

ARTM-Pn juhtmevaba temperatuuri mõõtmise seade on välja töötatud kooskõlas juhtmevaba temperatuuri mõõtmise seadmete spetsifikatsiooniga, NB/T 42086-2016. Sobib 3-35kV siseruumides paiknevatele jaotusseadmetele, sealhulgas sisseehitatud jaotusseadmetele, käsikärujaotusseadmetele, fikseeritud lülitusseadmetele ja silmusvõrkjaotusseadmetele. See sobib ka 0,4 kV madalpinge lülitusseadmetele, nagu fikseeritud lülitusseadmed ja sahtliga lülitusseadmed. Juhtmeta temperatuuriandureid saab paigaldada jaotusseadmete igasse küttepunkti, seade kasutab juhtmevaba andmeedastustehnoloogiat jälgitavate temperatuuriandmete reaalajas edastamiseks ja kuvab need andmed kohapeal ARTM-Pn-l. Lisaks saab selle intelligentseks kaugseireks ühendada võrku RS485 pordi kaudu.

ATE-seeria juhtmevabasid temperatuuriandureid on kolme tüüpi ja vastavalt kolm kinnitusviisi, st poltidega, rihmaga kinnitatud ja seotud tüüpi. Poltidega tüüp sobib kasutamiseks kaabli ja siini ühenduskohtades ning kaabli ja lahklüliti ühenduskohtades. Rihmkinnitusega tüüp sobib kasutamiseks kaitselüliti liikuvate kontaktide ja fikseeritud kontaktide, kaabliliidete ja siinivardade juures. Seotud tüüp sobib kasutamiseks liikuvate kontaktide, siinide, kaablite ja siini ja kaabli vaheliste ühenduste jaoks.

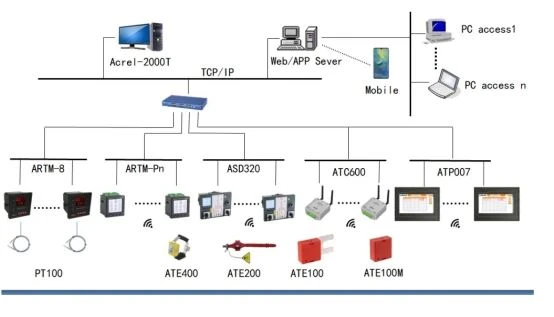

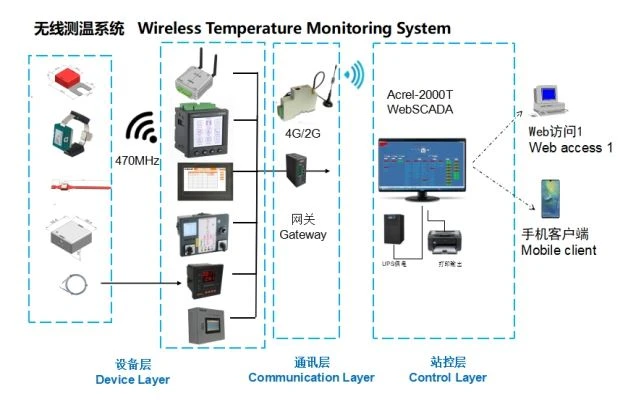

Võrgutepoloogia

Juhtmevaba temperatuuri jälgimise süsteem sobib 3-35 kV siseruumides asuvatele jaotusseadmetele, sealhulgas sisseehitatud jaotusseadmetele, käsikärude jaotusseadmetele, fikseeritud lülitusseadmetele ja silmusvõrkjaotusseadmetele. See sobib ka 0,4 kV madalpinge lülitusseadmetele, nagu fikseeritud lülitusseadmed ja sahtliga lülitusseadmed.

Teabevahetus juhtmevaba temperatuurianduri ja hosti vahel edastatakse juhtmevabade signaalide kaudu, mis ei mõjuta süsteemi isolatsioonivõimet ja on ohutu kasutada. Juhtmeta temperatuuri mõõtmise süsteem on peamiselt rakendatav tööstusvaldkonnas. See suudab reaalajas jälgida kõrgepingekaabliliidete ja kõrgepinge lülituskappide kontaktide temperatuuri, nii et käitamis- ja hoolduspersonal saavad kohapealse tööoleku kaugjuhtimisega aru.

Juhtmevaba temperatuuri jälgimise süsteemi omadused

(1) Juhtmeta temperatuuri mõõtmise moodul on ohutu ja usaldusväärne ning seda on lihtne paigaldada ja hooldada. See sobib temperatuuri jälgimiseks keskmise lüliti kõrgepinge ja kõrge vooluga kontaktidel. Testitava seadme struktuur ei vaja muutmist.

(2) Kogu traadita temperatuuri mõõtmise süsteem saab juhtmevabalt suhelda ja signaali edastamine on mugav.

(3) Traadita temperatuuri mõõtmise süsteemil on tugev häiretevastane võime ja selle häiretevastane võime impulsshäirete, kiirete mööduvate häirete, elektrostaatilise kiirguse, elektromagnetvälja kiirguse jne vastu on jõudnud riikliku neljatasemelise standardini ja tööpõhimõte on saavutatud. seadmete lüliti ei mõjuta keskpingelüliti avamist ja sulgemist Töö- ja kaitseseadme toimingud.

(4) Kasutamine tööstuses (süsi, teras, nafta, keemiatööstus), elektrijaamades, koolides, haiglates, munitsipaalehituses, transpordirajatistes (lennujaamad, raudteejaamad), ärihoonetes, konverentsi- ja näitusekeskustes, fotogalvaanilise elektrienergia tootmises, uues energias ja muud valdkonnad.

Toode

① Aku tüüpi juhtmevaba temperatuuriandur

②CT toitega juhtmevaba temperatuuriandur

③ Traadita transiiver

④ Kuva terminal

Kuju	Tüüp	Funktsioon
	ARTM-Pn	Juhtmevaba temperatuuri mõõteseade, saab andmeid vastu võtta 60 ATE andurilt, 1 RS485, 4DI/2DO
	ARTM-8	Intelligentne temperatuuri kontrollmõõtur, 8 kanaliga temperatuuri mõõtmine (PT100 andur)

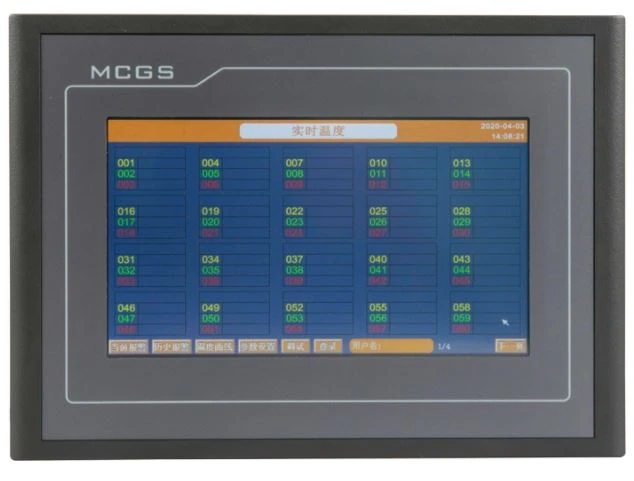

	ATP007/ATP010	7-tolline puutetundlik ekraan 10 tolline puutetundlik ekraan

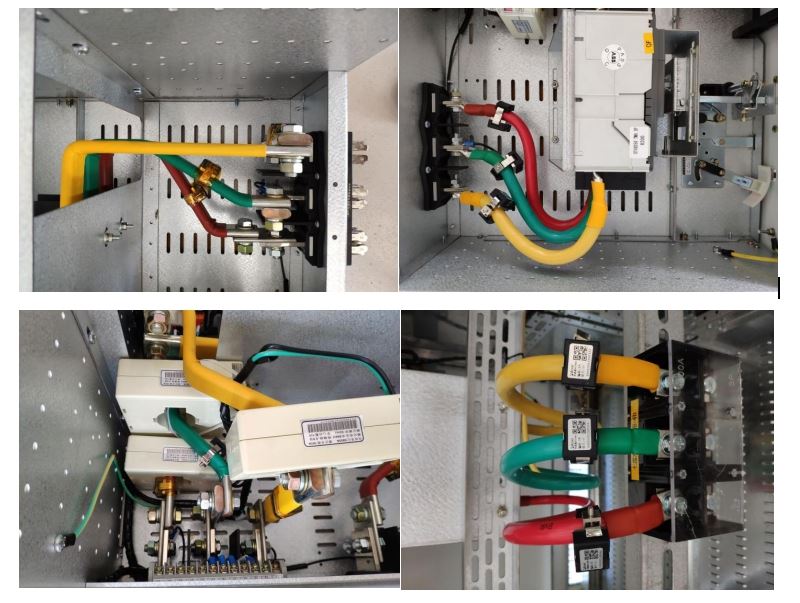

Paigaldamine

Järeldus

Tänapäeva' elektrijaotusrajatiste rakenduses on alajaamade elektrijaotusohutus ülimalt oluline. Acreli juhtmevaba temperatuuri mõõtmise toodete kasutamine Filipiinide tehaseprojekti elektrotehnikas võib olla suunatud kõrge ja madalpinge lülituskappidele. Jälgige elektriliste ühenduspunktide temperatuuri, nagu ühenduskohad, kaitselülitite kontaktid, kaabliühendused jne, et vältida liigset kontakttakistust, mis on põhjustatud oksüdatsioonist, lõtvusest, tolmust ja muudest teguritest töö ajal ning kuumuse teket kui varjatud ohtu, ning võrgutemperatuuri. seire See võib parandada seadmete ohutust, kajastada õigeaegselt, pidevalt ja täpselt seadmete tööolekut, vältida ohutusõnnetusi ja vähendada seadmeõnnetuste arvu.
