Tootmise kirjeldus

BM-seeria alalispinge andurid on mõõtemoodul, mis teisendab mõõdetud alalispinge optilise isolatsiooni teooria kohaselt proportsionaalseks alalisvooluks või alalispinge signaaliks. Sisendpool on väljundi poolelt väga isoleeritud.

Suur täpsus, lineaarsus ja integratsioon, väiksus, lihtne struktuur, pikaajaline stabiilsus ja kohanemisvõime erinevate töötingimustega. Neid kasutatakse laialdaselt elektriseadmete süsteemi juhtimiseks ja avastamiseks elektri-, nafta-, kaevandus-, keemia-, raudtee-, side-, hooneautomaatikasektoris.

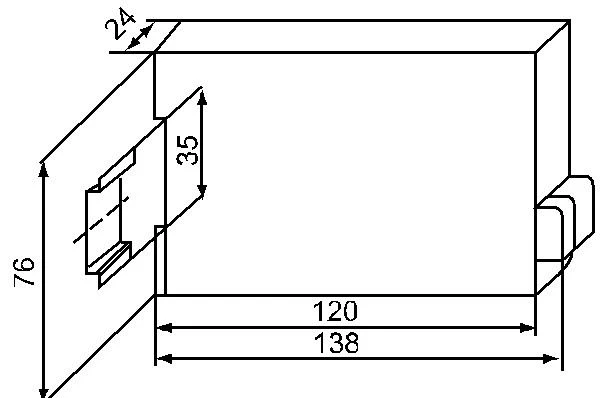

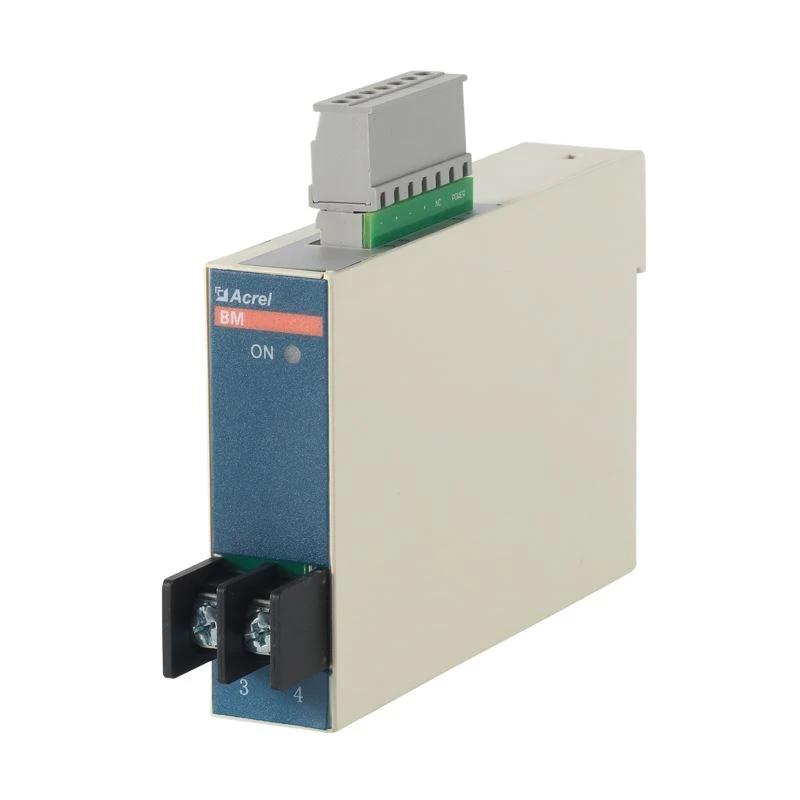

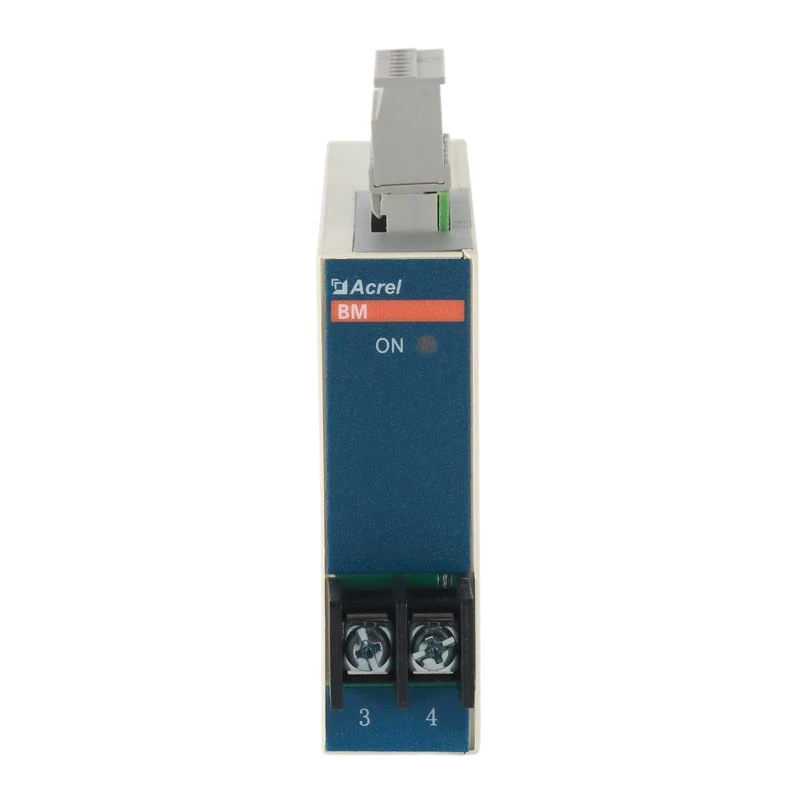

Välimus

Parameetrid

Tehnilised parameetrid		Indeks
Sisend		Nimipinge DC300 ~ 1500V
		Mõõtepinge vahemik 120% * VPN
Väljund	Nimiväärtus	pinge:DC 0-5V、DC0-10V ; praegune:DC 4-20mA、DC 0-20mA
	Ülekoormuse kaitse	Maksimaalne väljund≤ 150% täismahust
	Koormuse takistus	>5000Ω(pinge väljund)/<450ω(current>
Toiteplokk		DC12V / DC15V / DC24V / DC48V(Valikuline)
Täppiskraad		0.5
taluma pinget		Võimsussagedus koosstanspingega 3500VAC sisendi/ sisendi/ väljund ja toiteallikas
Lineaarsuse tõrge		0.2%
Vastaspinge / offset-vool (Ta =+25°C)		50mV(vastab pinge väljundile)/80uA( vastab vooluväljundile)
Reageerimisaeg		≤ 30mS
Isolatsioonitakistus		>20MΩ@DC500V
Installimeetod		Juhtrööpaga TS35
Ümbritsevad tingimused	Temperatuur	Töötemperatuur:-10°C-+55°C; säilitustemperatuur: -40°C-+85°C
	Õhuniiskus	≤93%RH, kaste puudub, agressiivset gaasi pole
	Kõrgus	2500 m ≤
