Suletud ahelaga Halli vooluandurit nimetatakse ka Halli magnettasakaalustusvoolu anduriks. See sisaldab mainitud teooriat magnetilise tasakaalustamise teooriaga. Teisisõnu, ferromagnetilise välja kontsentraator kontsentriseerib primaarvoolu tekitatud magnetvälja ja rakendab seda Halli komponendile. Seejärel võimendatakse Halli komponendi pingesignaali väljundit ja muutub võimsusvõimendi sisendiks. Vastasvoolu väljund voolab läbi sekundaarse kompenseeriva mähise. Sekundaarpooli tekitatud magnetväli on primaarvoolu tekitatud väljale vastupidine. Sellisel viisil kompenseeritakse esmane väli ja halli väljund väheneb järk-järgult. Kui primaarväli on samaväärne sekundaarse väljaga ja vastasvool hoiab stabiilsena, on see magnetiline tasakaalustamine. See ahel koosneb peamiselt elektromagnetismi muundamise komponendist, vooluahela võimendist ja ajami kompenseerivast ahelast.
1 Tüübi selgitus
2Spetsifikatsioon ja suurus (ühik)：mm)

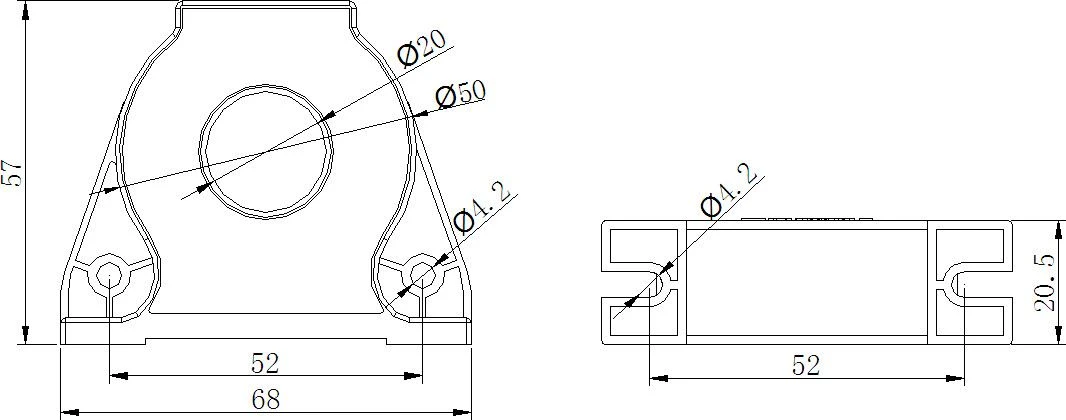

2.1 AHBC-LTA kontuuri suurus
 |  |

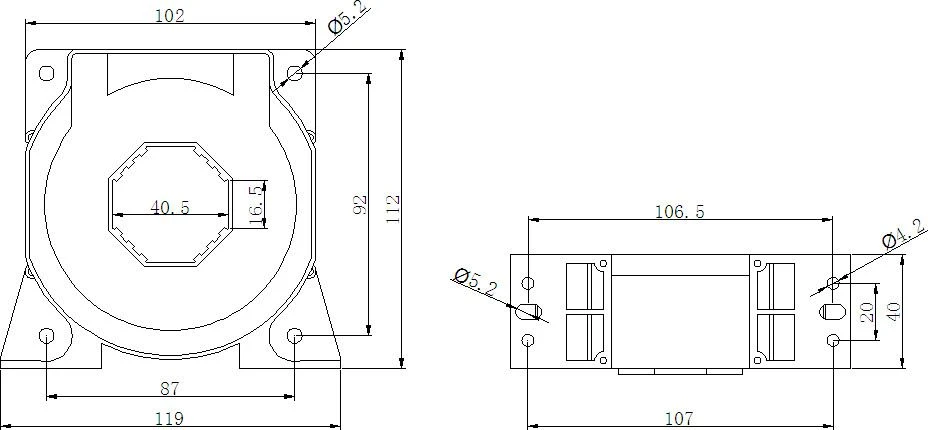

2.2AHBC-LT1005 liigendussuurus
 |  |

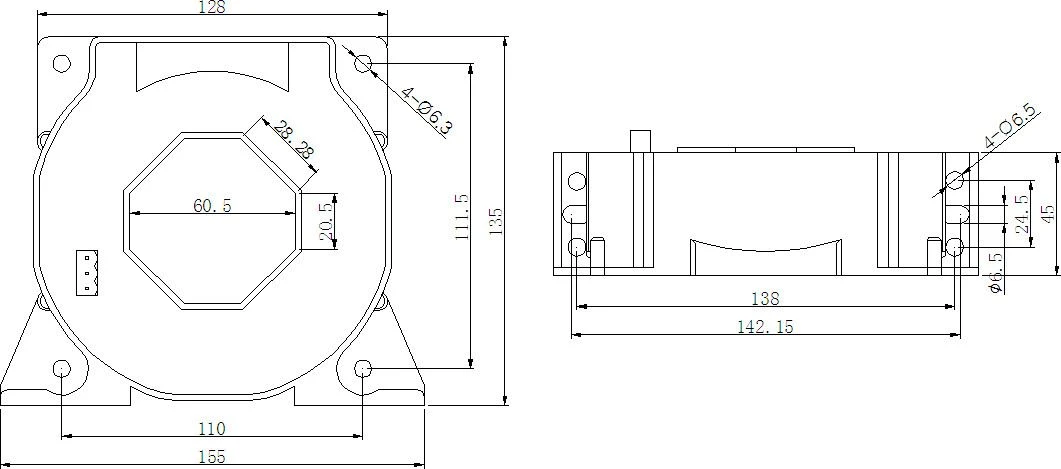

2.3 AHBC-LF kontuuri suurus
 |  |
3.Spetsifikatsiooni ristviitetabelid- parameeter
Spetsifikatsioon | Hinnatud praegune | Toiteplokk | Nimiväljund | Ava mõõtmine (mm) | Täppiskraad |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Märkus: vahelduvvoolu ja alalisvoolu sisendvoolu saab mõõta, palun täpsustage tellimisel.
4. Juhtmestiku meetod
● Juhtmestiku terminalide definitsioon
Märkus: 1. Analoogväljundiga GND peab olema ühendatud Power Groundiga.
2. Valige õige voolusuund.
