Ülevaade

BA-seeria intelligentne vooluandur kasutab elektromagnetilise induktsioonpõhimõtet, et mõõta vahelduvvoolu elektrivõrgus reaalajas ja kasutab konstantset voolu- ja lineaarset kompensatsioonitehnoloogiat, et isoleerida ja muuta see standardseks alalisvoolu signaali väljundiks või RS485 liidese (Modbus-RTU protokolli) kaudu mõõtmisandmete edastamiseks. DC24V või 12V turvapinge toiteallikat saab laialdaselt kasutada tööstusautomaatika valdkonnas. BA50L(II.)-AI on vahelduvvoolu jääkvoolu trafo, mis tuvastab peamiselt elektrisüsteemi lekkevoolu, suudab igal ajal haarata elektriahelate ja -seadmete olekut ning vältida lekkest põhjustatud tulekahjusid ja muid õnnetusi.

Parameeter

Tehniline parameeter			Indeks
Täpsusklass			Klass 0.5
Sisend	Nimiväärtus	BA20(II.)-AI	Praegune AC 0.5A, 50A, 200A jne. AC 0 ~ (0,5 ~ 200)A
		BA50(II.)-AI	Praegune AC 60A, 300A, 600A jne. AC 0 ~ (60 ~ 600)A
		BA50L(II.)-AI	Praegune AC 0.1A, 1A jne. AC 0 ~ (0.1 ~ 1)A
	Ülekoormus	Pidev 1,2 korda, hetkevool 10 korda /1S
	Neeldunud võimsus	≤1VA
	Sageduse vastus	25Hz ~ 800Hz, mis sobib eriti tööstuslikuks sageduseks
Väljund	Nimiväärtus	DC4 ~ 20mA või 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) jne.
	Laadimistakistus	Kui DC12V toiteallikas, praegune väljund klass 0.5is ≤250Ω Kui DC24V toiteallikas, voolu väljund on ≤500Ω, Kui pinge väljund on ≥1KΩ
	Teatis	RS485 liides/Modbus-RTU(2)
Reageerimisaeg		≤400ms
Toiteplokk	Pinge	12V või 24V
	Energiatarbega	≤1W
Isolatsioonitakistus		>100MΩ
Survetugevus		Sisend/väljund ja toiteallikas 2.0KV/1min,50Hz
Temperatuuri koefitsient		-10°C~+55°C, ≤400 ppm/°C
Keskkond	Temperatuur	Töö: -10°C ~+55°C Ladustamine: -25°C ~+70°C
	Õhuniiskus	≤93%RH, kondenseerumine, söövitav gaasikoht
	Kõrgus	2000 m ≤
Installimeetod		TS35 rööpa või kasutage kruvisid kapi kinnitamiseks

Märkus: (1)0 ~ 10V väljund sobib ainult DC24V toiteallikale;

(2) Suhtlusfunktsioon on vabatahtlik.

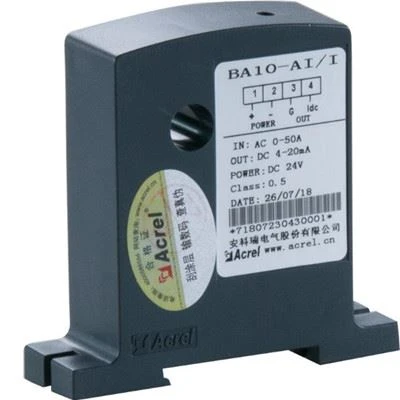

BA10-AI/I

● Rakendus: Tööstusautomaatika

● Sisend: vahelduvvoolu mõõtmine kuni 50A

● Ülekoormus: 1,2 korda nimiväärtusest

● Väljund: DC 4-20mA

BA20-AI/V

● Rakendus: Tööstusautomaatika

● Sisend: vahelduvvoolu voolu mõõtmine kuni 200A

● Ülekoormus: 1,2 korda nimiväärtusest

● Väljund: DC 0-5V

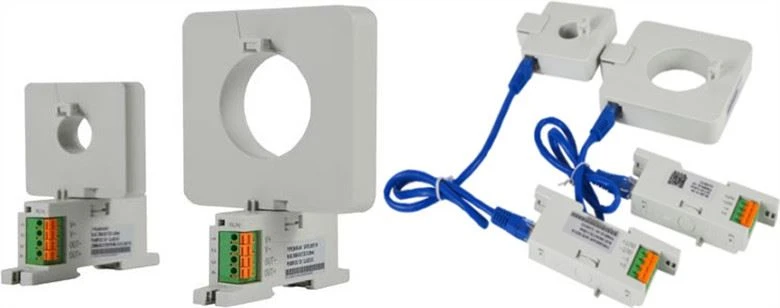

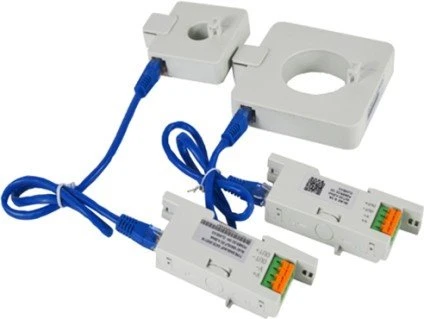

Välimus

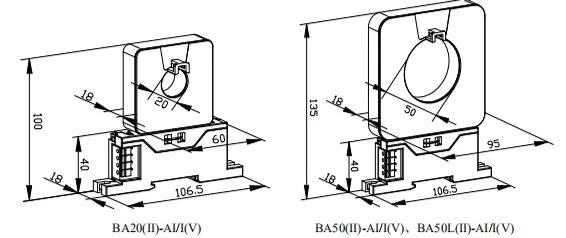

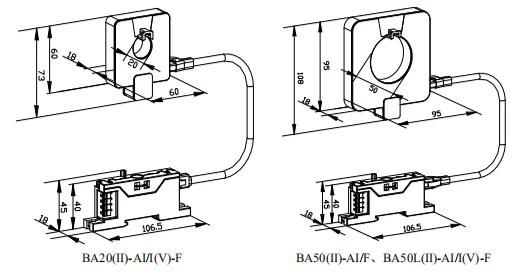

Mõõde

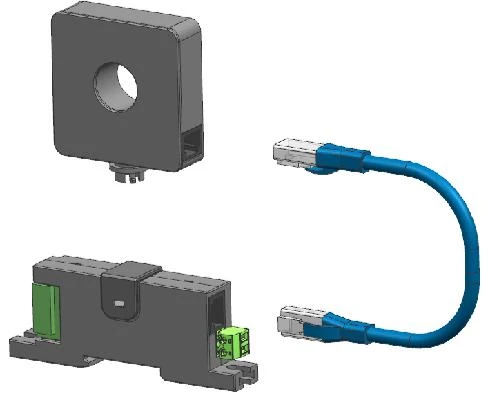

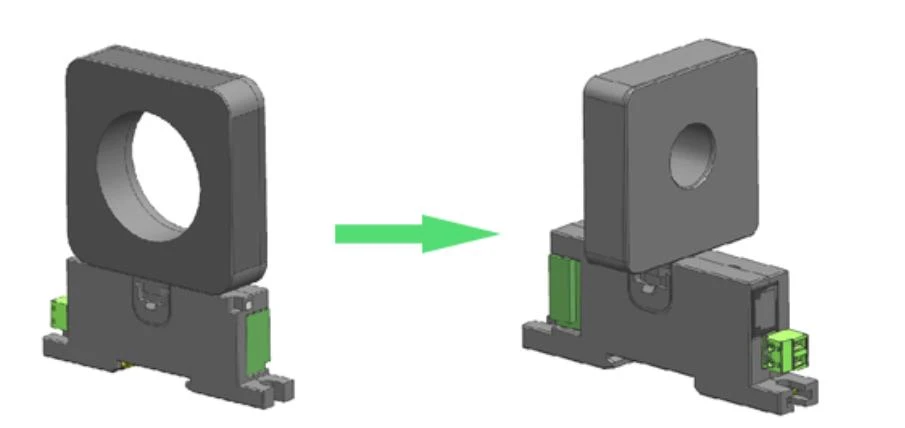

Integreeritud installatsioon

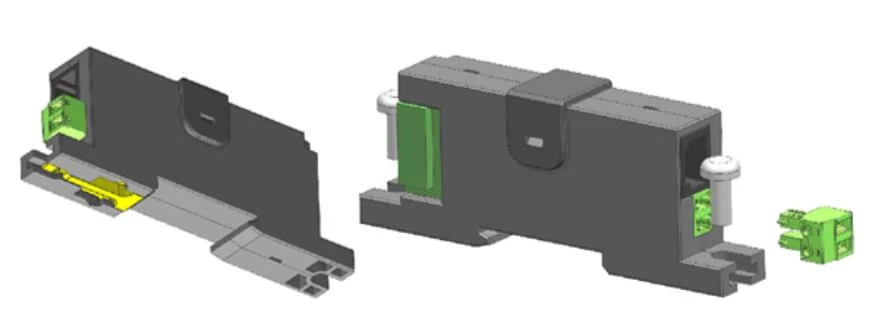

Integreeritud paigaldust, perforeeritud osas saab kasutada pöörlevat struktuuri.

Valiku jaoks on Φ20, Φ50 augusuurust.

Põhikeha saab ühendada ekraaniga, et kuvada integreeritud paigaldamisel voolu ja seada parameetrid (kasutage olemasolevat ekraani nii palju kui võimalik)
