Ülevaade
BD-4E Kolmefaasilised 4-juhtmelised mitmeelektrilised parameetrid digitaalsed saatjad edastavad elektrisüsteemi kWh väärtuse kõrge lineaarse impulsi. Sellel on RS485 sideliides, see võtab vastu Modbusi protokolli ja ekspordib kolmefaasilist voolu, pinget, aktiivvõimsust, reaktiivvõimsust, sagedust, võimsustegurit, aktiivset energia reaktiivenergiat jne. 1 ~ 4 kanali analoog vabatahtlik, kahe kanaliga elektrienergia impulsi väljund.
Funktsioon
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Faas ja juhtmestik | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Sisend | Pinge | Otsene L-L | Kuni 480V AC | ||||
Otsene L-N | Kuni 276V AC | ||||||
Välise PT-ga | ○ | ○ | ○ | ○ | ○ | ||
Hoovus | Otsest | Kuni 5A AC | |||||
Välise CT-ga | ○ | ○ | ○ | ○ | ○ | ||
Väljund | Normaalväärtuse | DC:4-20mA、0-20mA, 0-5V, 0-10V, nii edasi | |||||
Laadimistakistus | Praegune väljund≤600Ω Pinge väljund≥1000Ω | ||||||
Ripple sisu | <0.5% peak=""> | ||||||
Mõõtmise | Pinge | □ | — | — | □ | ||
Hoovus |
| — | — | □ | □ | □ | |
Aktiivne/reaktiivne võimsus | — | — | — | — | □ | □ | |
Näiline jõud | — | — |
| — | □ | □ | |
Võimsustegur | — | — | R | — | □ | ||
Sagedus |
| □ | □ | ||||
Energiamõõtmine | ±KWh | — | — | — | — | — | ○ |
Täpsusklass | 0.5% | ||||||
Teatis | Liides: RS485 Protokoll: Modbus-RTU |
|
| — |
|
|
|
Analoogväljund | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Impulsi väljund | |||||||
Mõõtmed(mm) | Korpus(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Abijõud | 85-265V AC / DC, DC24V, DC48V | ||||||
Temperatuur | Toiming | -10 kuni 55°C | |||||
Ladustamine | -25 kuni 70°C | ||||||
Õhuniiskus | Kuni 95%, kondenseeruda | ||||||
Paigaldus | (Raudtee) DIN35 kinnita kruvidega kabiinile | ||||||
Standardid | GB/T 13850 | ||||||
'○': Jah "—" Ei '
" Valikuline
 | BD-3I3 seeria kolmefaasiline vool Anduri ● Rakendus: Tööstusautomaatika ● Sisend: vahelduvvoolu voolu mõõtmine kuni 200A ● Ülekoormus: 1,2 korda nimiväärtusest ● Analoogväljund DC 0-5V/0-10V/0-20mA/4-20mA |
BD-AI seeria ühefaasiline vooluandja ● Rakendus: Tööstusautomaatika ● Sisend: vahelduvvooluvool ● Ülekoormus: 1,2 korda nimiväärtusest ● Analoogväljund DC 0-5V/0-10V/0-20mA/4-20mA |  |

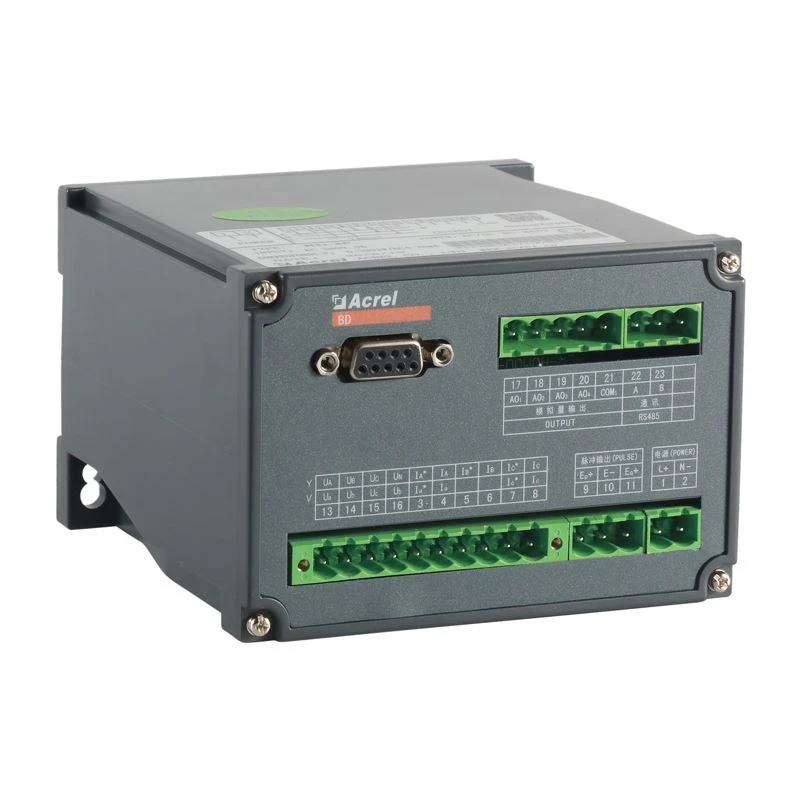

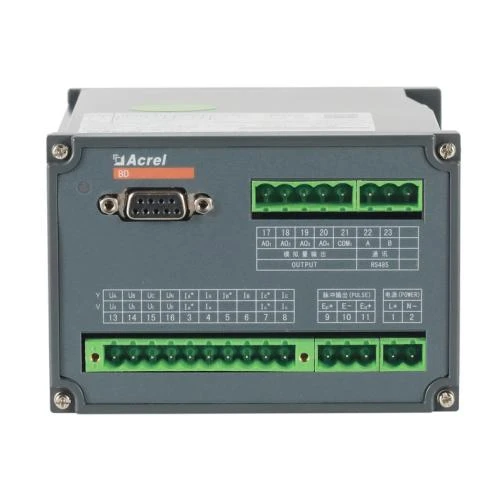

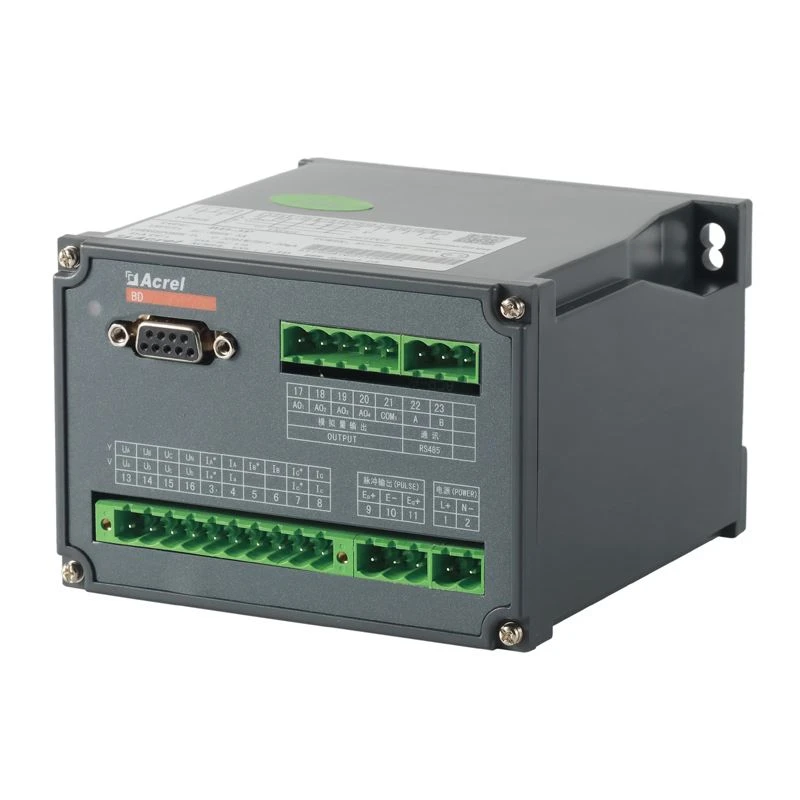

Välimus

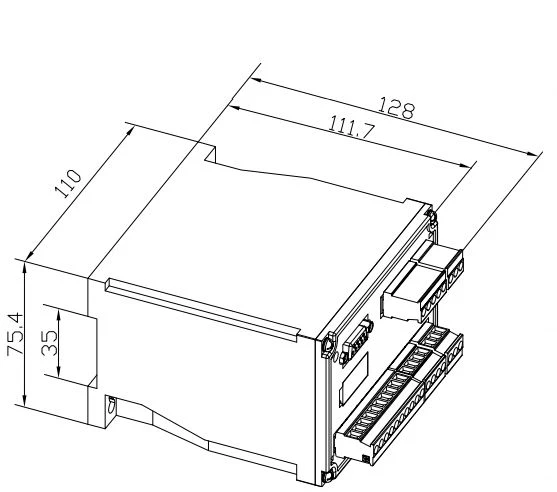

Mõõde
(L * W * H: 128 * 110 * 75,4)

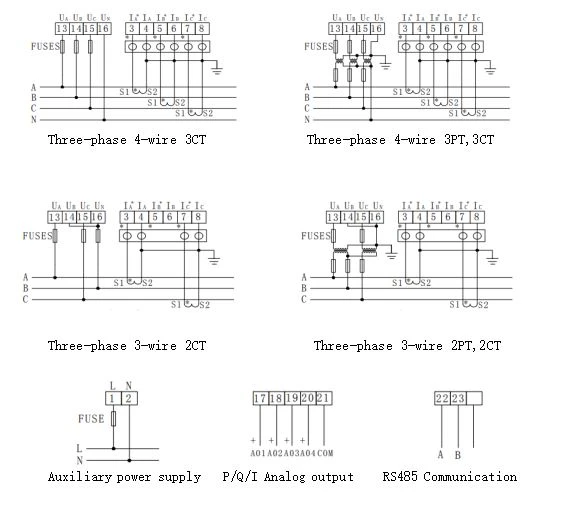

Paigaldus
E. g. Sisendsignaal on AC 100V 5A, 4-kanaliline edastav väljund vastav seos
| Väljundi edastamine | Objekti mõõtmine | Vastav seos |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PENSIONIFONDID | 4-20mA 对应 0-1 |
