Kirjeldus

ASJ järelvoolu, madalpingeahela katkestuse või madalpinge töövõtja tegevusrelee seeriat saab teha kombineeritud järelvoolu tootmisseadme jaoks, mida rakendatakse peamiselt TT ja TN süsteemi jaotusahelale vahelduvvooluga 50Hz, nimipinge 400V või alla selle.

ASJ järelvoolu tegevusrelee seeriat rakendatakse elektriahela maa rikkekaitses, et vältida seadme kahjustusi ja elektriseadmete tuleõnnetust, mis on põhjustatud maa rikkevoolust, lisaks võib see pakkuda kaudset kontaktkaitset elektrilöögi ohu eest.

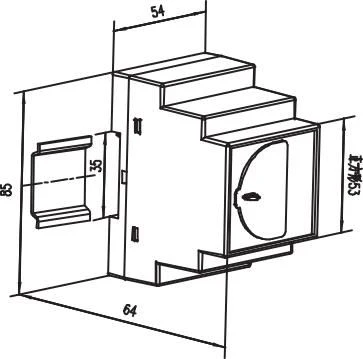

Välimus

Parameeter

Tehniline parameeter		Indikaator
		Vahelduvvoolu tüüp	Tüüp
Sisend	Hinnatud jääktegevuse vool	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) märkus 3
	Mittejuhtivate piirangutega △t	0,1、0,5(d)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(d) märkus 4
	Nimi jääk mitte-action praegune I△ei	50%I△n	50%I△n
	jõudluse omadused	lihtne sinusoidne vahelduvvool	lihtne sinusoidne vahelduvvool ja pulseeriv alalisvool
	Sagedus	50 Hz±5Hz	50 Hz±5Hz
Toimingu tõrge		-20% ~ -10%I△n	-20% ~ -10%I△n
Väljund	väljundrežiim	üks on normaalne sulgemine ja teine on Ümberkujundamine	üks on normaalne sulgemine või avamine ja teine on transformatsiooni jaoks.
	kontakti maht	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	lähtestamisrežiim	kohapealne ja pikamaa Üks	kohapealne, pikamaa ja automaatne
Toiteplokk	pingevahemik	AC110V、AC220V(lubatud viga±10%)		AC110V、AC220V、DC85-270V (lubatud viga±10%)
	võimsuse hajumine	≤5W
Võimsussagedus talub pinget		Vahelduvvoolu efektiivne väärtus toiteallika, sisendi ja väljundi vahel: 2kV / 1min
Tavapärase töö käigus	temperatuur	töötemperatuur: -20°C ~ +55°C säilitustemperatuur: -30°C ~ +70°C
	õhuniiskus	≤95%RH, niiskuse kondenseerumise ja söövitava gaasikohaga
	kõrgus merepinnast	2000 m ≤
	saasteklass	Kolmas klass
	installikategooria	Tüüp III.

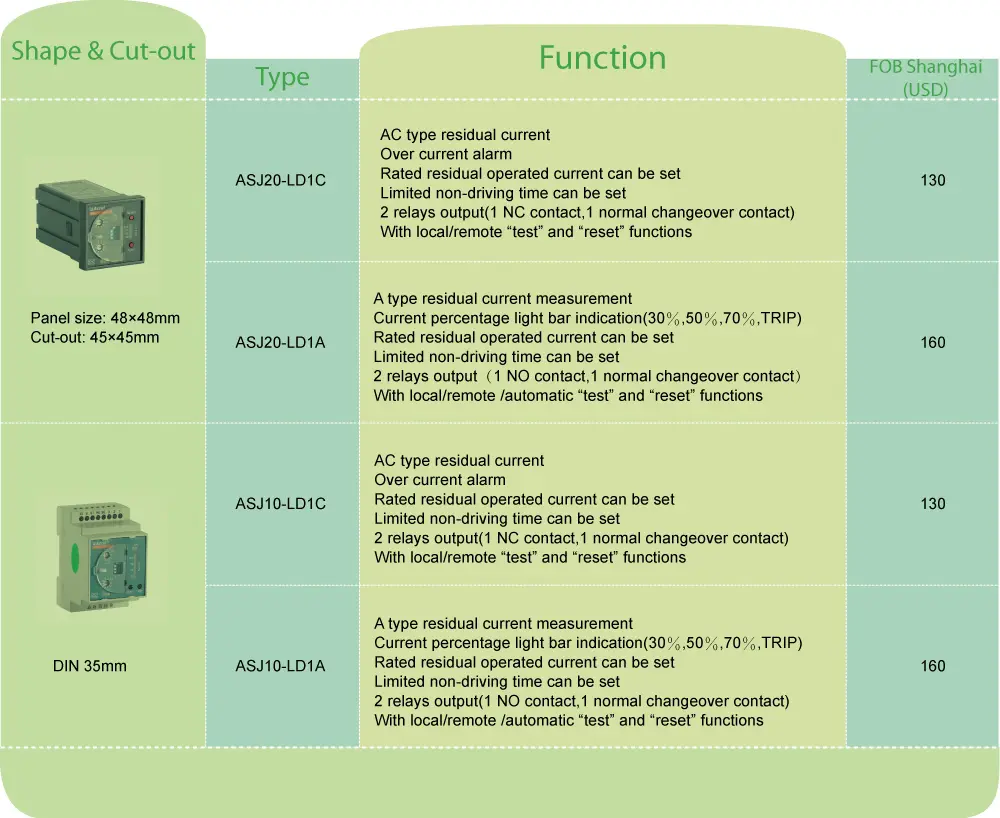

Funktsioon

Liik

Põhifunktsioon

Installimisviis

Foto

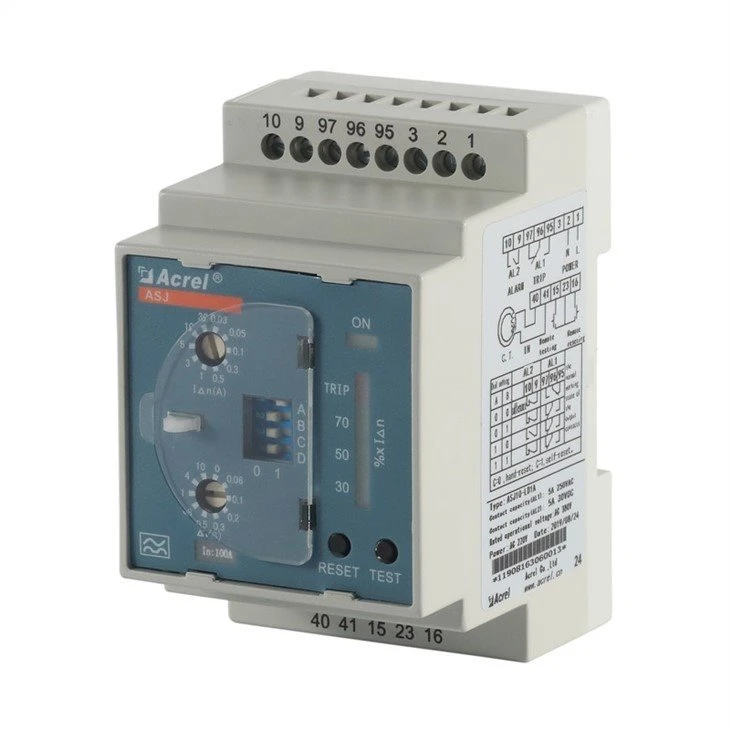

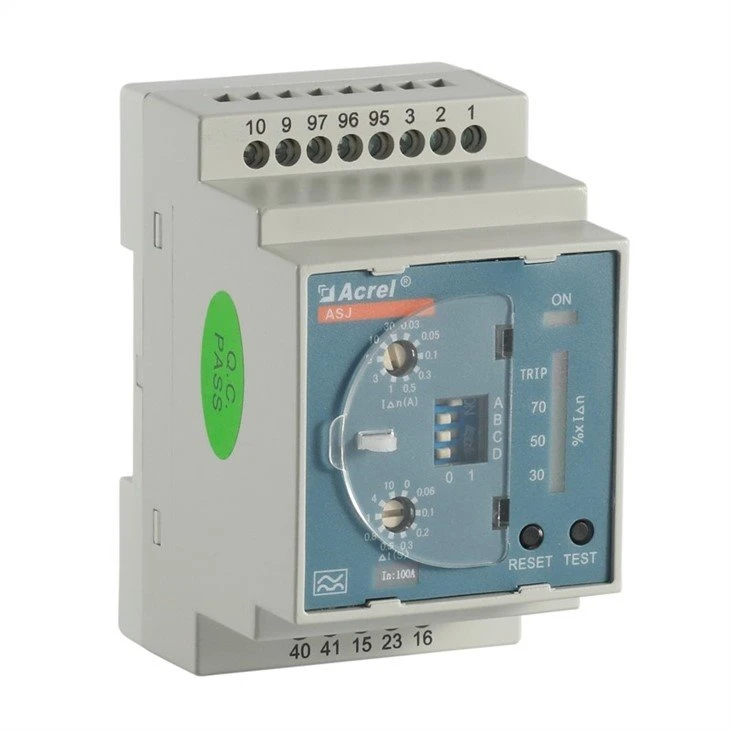

ASJ10-LD1C

1. VAHELDUVvoolu tüüpi jääkvoolu mõõtmine;

2. Praeguse ülesõidujoone häireviip;

3. Nimiallesjäänud töövoolu saab mõõta;

4. Piirata sõidu ajal mittesõitvat aega saab määrata;

5. Kaks releeväljundi komplekti;

6. Kohalike ja kaugfunktsioonidega "test" ja "lähtestamine".

Raudtee juhtimine (TS35mm)

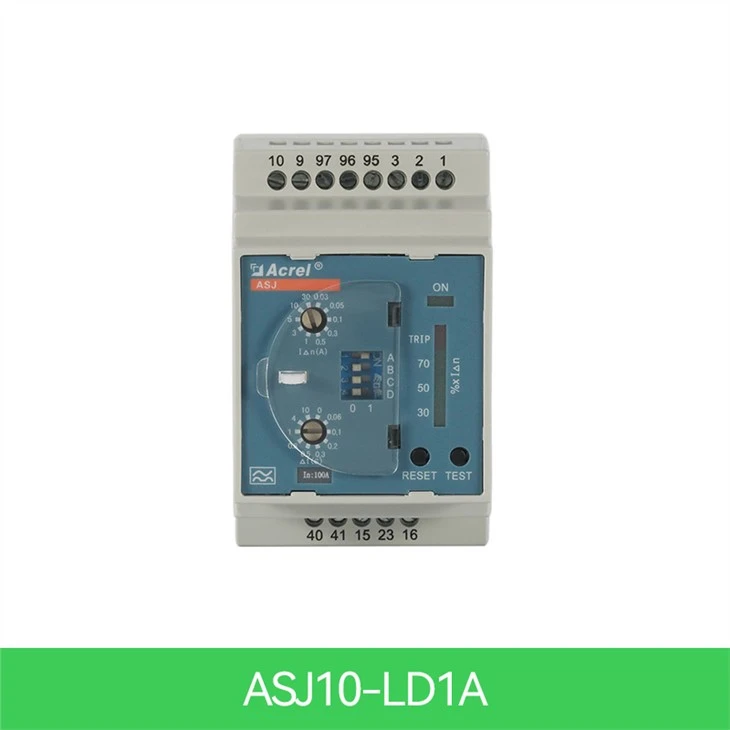

ASJ10-LD1A

1. A-tüüpi jääkvoolu mõõtmine;

2. Praeguse protsendi valgusveeru kuvamine;

3. Nimiallesjäänud töövoolu saab mõõta;

4. Piirata sõidu ajal mittesõitvat aega saab määrata;

5. Kaks releeväljundi komplekti (settable)märkus 1 ;

6. Kohalike ja kaugfunktsioonidega "test" ja "lähtestamine".

Märkus 1: Relee seadistamise funktsioon tähendab, et saate paneelil valimise kaudu ise määrata relee lähtestamise ja väljundoleku; konkreetse seadistusjuhise leiate käsiraamatust.
