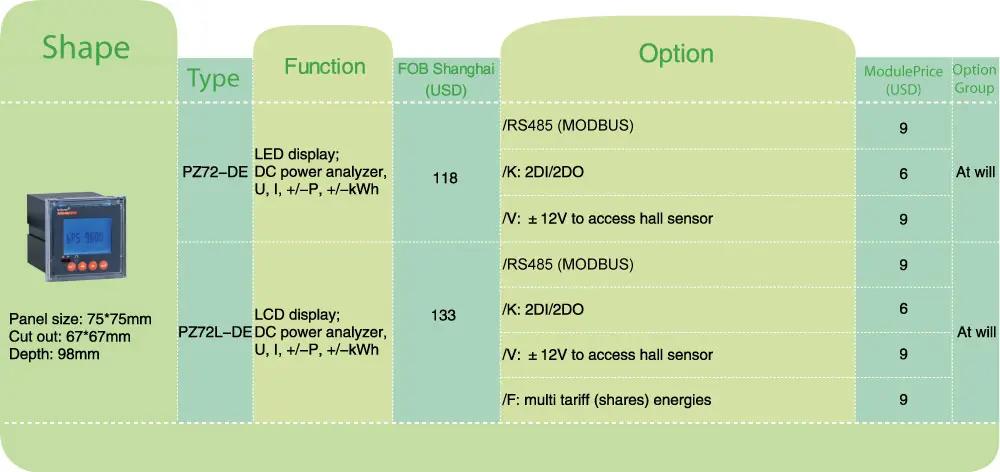

Kirjeldus

PZ-seeria intelligentne dc-energiamõõtur on mõeldud sellisteks rakendusteks nagu alalisvoolupaneelid, päikeseenergia, telekommunikatsiooni tugijaamad ja laadimisportid. See instrumentide seeria võib mõõta pinget, voolu, võimsust, edasi- ja tagasivooluvoolu alalisvoolusüsteemis. Seda saab kasutada kohalikuks kuvamiseks ja ühendada tööstuslike juhtimisseadmete, arvutitega, mõõtmis- ja juhtimissüsteemist.

PZ-seeria intelligentsel alalisvoolu energiamõõturil on ka mitmesuguseid väliseid vabandusfunktsioone, mille hulgast kasutaja saab valida: RS485 sideliides, Modbus-RTU protokoll, releehäire väljund, digitaalne sisend / väljund. Vastavalt erinevatele nõuetele saate armatuurlaua võtmete kaudu määrata suhte, suhtlusparameetrid.

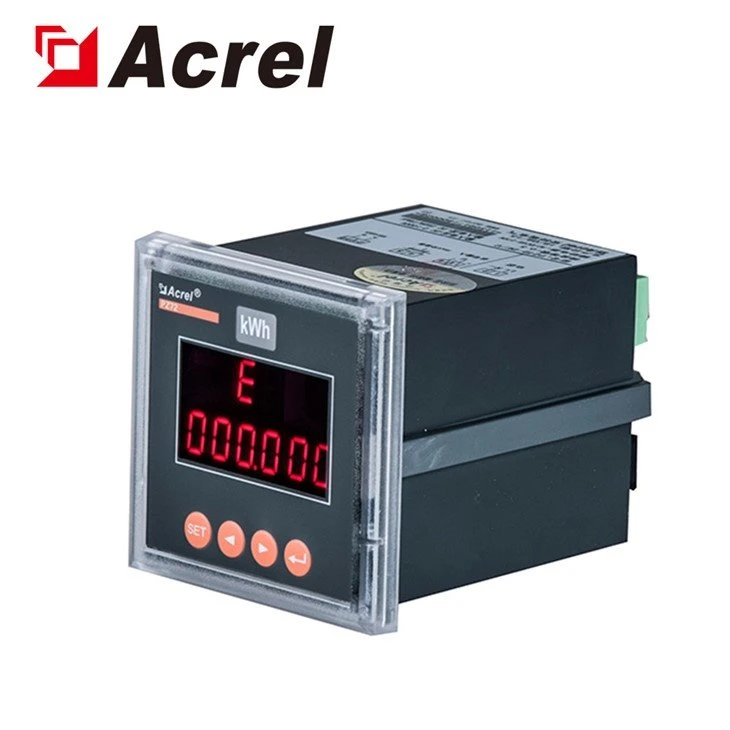

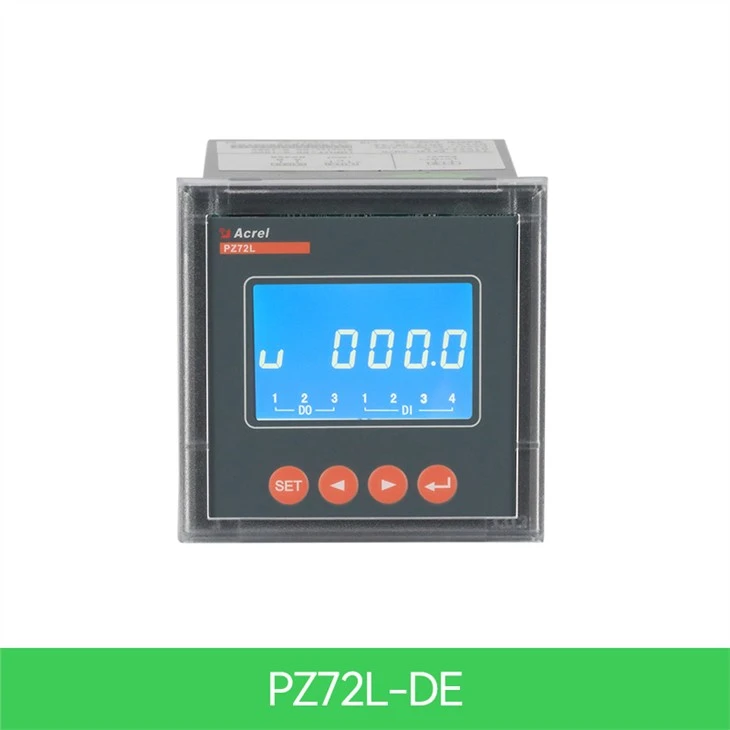

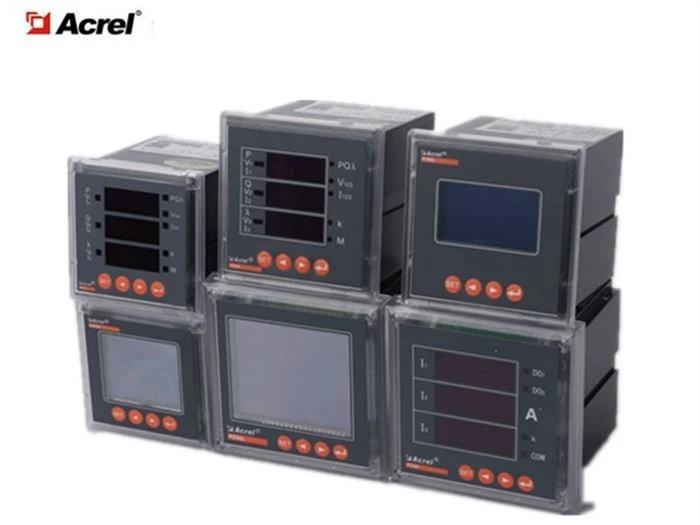

Välimus

Toode vastab nõuetele standard Q /GDW1825-2013 alalisvoolu võimsusmõõtja spetsifikatsioon, GB / T29318-2012 Mitte-sõiduki laadimise elektrienergia mõõtmise elektrisõidukite, Q / GDW364-2009 ühefaasiline energiamõõtja spetsifikatsioon.

Parameetrid

Parameetrid	Väärtus
Sisend	Alalispinge	Sisestusvahemik	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Sisendtakistus	≥6kΩ/V
	DC Current	Sisestusvahemik	0 ~ 2500A (šunt või saaliandur)
		Shunt	Väljund 75mV
		Hall	Väljund 0 ~ 20mA, 0 ~ 5V
		Tarbimine	≤1mW
	Ülekoormus	.2-kordne reiting(pidev);10-kordne reiting 1 sekundiks
Täpsusklass	0,5 klass
Puls	Pinge ja vool :750V, 300A, vaikimisi impulsi konstant: 100imp / kWh
	Pinge ja vool :1000V, 300A, vaikimisi impulsi konstant: 100imp / kWh
	Pinge ja vool :1000V, 200A, vaikimisi impulsi konstant: 100imp / kWh

Funktsioon	Mõõtmine elektriliste parameetrite kohta	U, I, P
	KWh mõõtmine	Aktiivne kWh (positiivne ja negatiivne) Aktiivne kWh (positiivne ja negatiivne)
	Mitmetariifne	Kaks ajakavade komplekti, üks aasta võib jagada neljaks ajavööndiks, iga ajakavade komplekti saab määrata 12 igapäevasele ajaühikule, 4 määrale (F1, F2, F3, F4 on piigid ja lamedad orud), ajavahemiku minimaalne intervall on 15 minutit ja ajaperioodi saab määrata nullpunktis. (Ainult LCD vedelkristallmõõturite puhul)
	Ajalooliste andmete kirje	See võib arvestada ajaloolist elektrienergiat viimase 12 kuu jooksul (elektrienergia erineva kiirusega). (Ainult LCD-arvestil on)
	Sisestus- ja väljundfunktsiooni vahetamine	PZ72-l on kaks lüliti väljundit ja kaks lüliti sisendit. PZ96-l on kaks lülitiväljundit ja neli lüliti sisendit. Lüliti väljund on relee väljund, mis suudab realiseerida "kaugjuhtimispuldi" ja häireväljundi. Lüliti sisend ei saa mitte ainult koguda ja kuvada kohaliku lüliti olekuteavet, vaid ka kaugülekande funktsiooni saab realiseerida instrumendi RS485 kaudu, st "kaugsignaali" funktsiooni kaudu.
	Kuvada	LCD või LED
	Teatis	Sideliides: RS485, Sideprotokoll:MODBUS-RTU või DL/T645-2007 protokoll Bundi määr 1200, 2400, 4800, 9600, 19200, 38400 vabatahtlik, infrapuna on fikseeritud 1200bps.
Lüliti	DI	Kuiv kontaktsisend, seadme sisseehitatud toiteallikas, fotoelektriline isolatsioon
Lüliti	TEGEMA	2 relee väljundit, tavaliselt avatud kontaktid, võimsus 2A / 30VDC või 2A / 250VAC
Toiteplokk	Pingevahemik	85 ~ 265VAC 、50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Toiteplokk	Tarbimine	≤2W
Isolatsioonitakistus	≥100MΩ
Võimsussagedus talub pinget	3kV/1min(RMS)
Keskkond	Temperatuur	Töö:-25°C~+65°C;ladustamine:-40°C~+80°C
	Õhuniiskus	≤93%RH Kondenseerumata
	Kõrgus	≤ 2500m

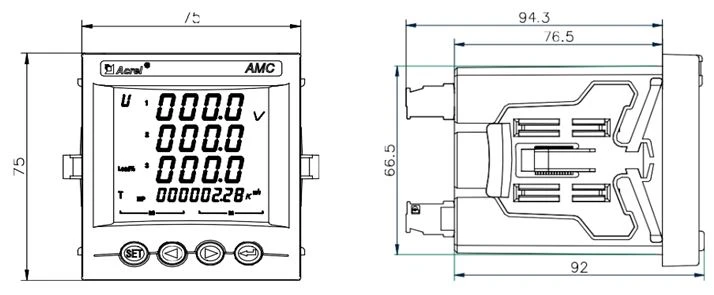

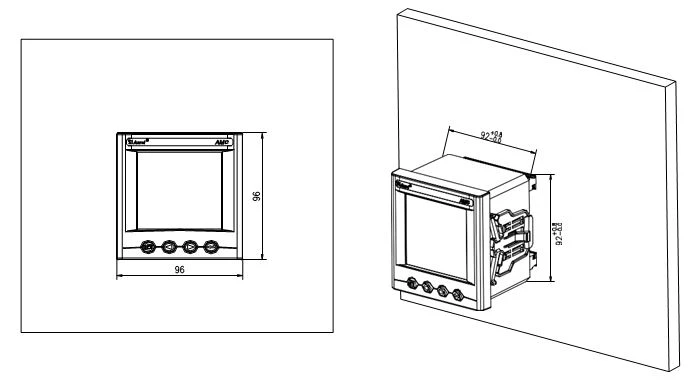

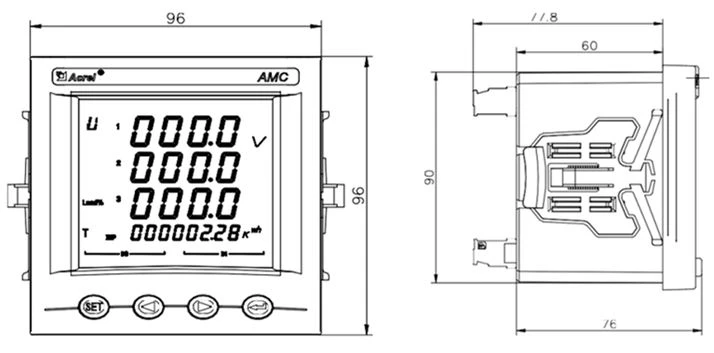

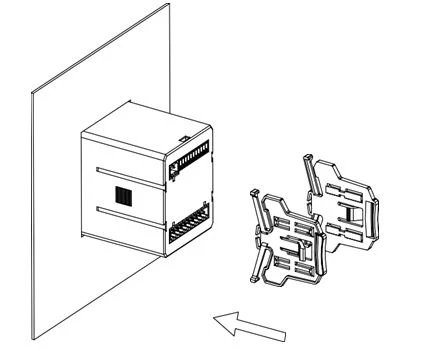

Mõõtmed

Liigendus	näosildi suurus		eluaseme suurus			välja lõigatud suurus
Liigendus	laius	kõrgus	laius	kõrgus	sügavus	laius	kõrgus
72 ruutu	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 ruutu	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
