Kirjeldus

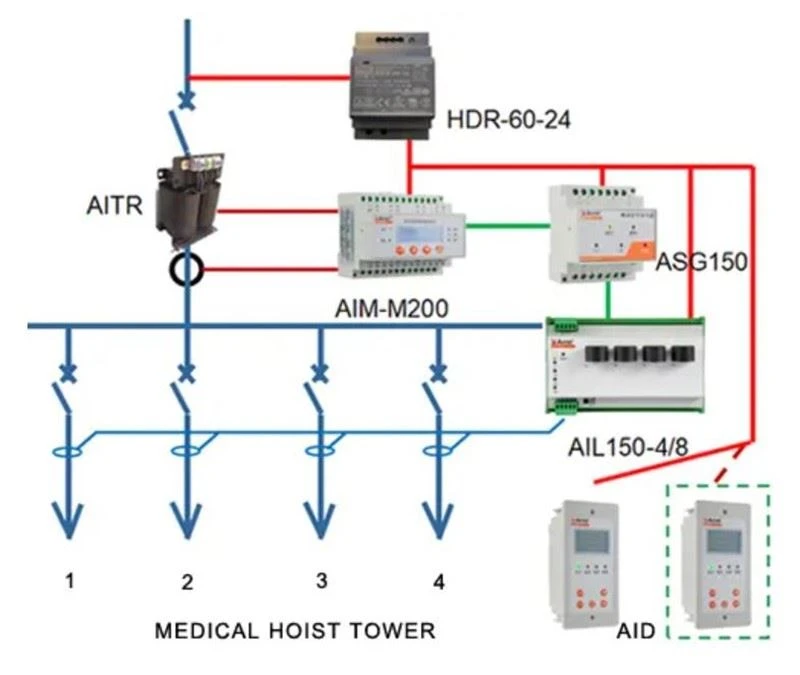

AITR-seeria isolatsioonitrafot kasutatakse spetsiaalselt meditsiinilistes IT-süsteemides. Trafo südamik on valmistatud räni terasplekist, kadu on väike. Mähiste vahel võetakse vastu kahekordne isolatsioonitöötlus ja staatiline ekraan on mõeldud kahe mähise vaheliste elektromagnetiliste häirete vähendamiseks.

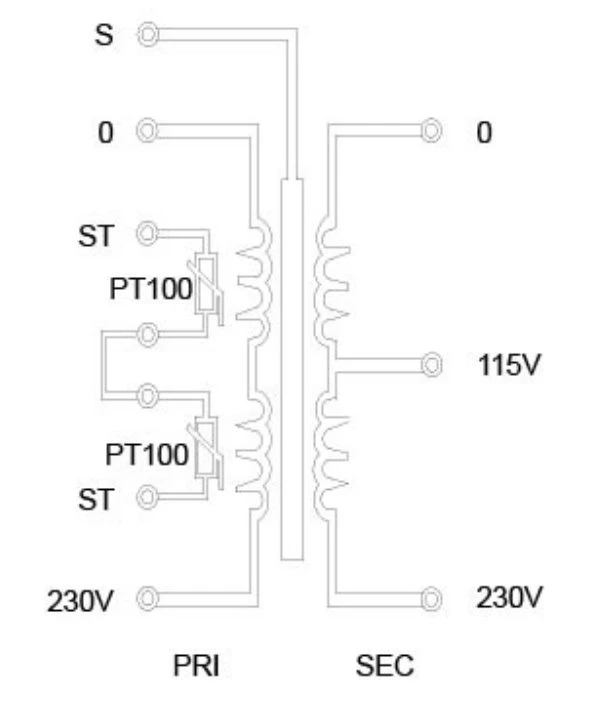

Mähisesse on paigaldatud PT100 temperatuuriandur, mida saab kasutada mähisetemperatuuri jälgimiseks. Trafot töödeldakse vaakumi immutamisega, mis suurendab mehaanilist tugevust ja omab korrosioonivastast toimet. Lisaks kasutab toode ka madala temperatuuri tõusu ja madala müratasemega disaini, nii et sellel on hea temperatuuri tõus ja madal müratase.

Parameeter

Nimivõimsus	3.15kVA/ 5kVA / 6.3kVA / 8kVA / 10kVa
Sagedus	50/60 Hz
Nimisisest sisendpinge	230V
Nimiväljundi pinge	230V/115V
(IE) Inrushi hoovus	<>
Lekkevool	<>
(UO) Laadimisvaba väljundpinge	<>
(IO) Koormuseta väljundvool	<3%>
Lühise pinge	<3%>
Tõhusust	>96%
Maksimaalne ümbritseva õhu temperatuur	<>
Koormuseta temperatuuri tõus	<>
Täiskoormuse temperatuuri tõus	<>
Talu pinget	4200V / min
Isolatsiooniklass	H
Müratase	<>

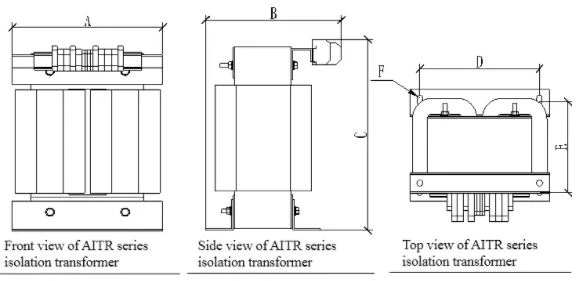

Mõõde

Liik	Võimsus (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Kogukaal (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
