Rakendus

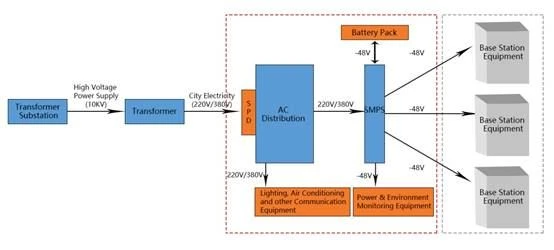

On vaja mõõta ja jälgida elektrilisi parameetreid ning mõõta energiat torni tugijaama vahelduvvoolupoolel, nagu riigivõrk, diislikütus, kliimaseade, valgustus, toiteallikas jne. Alalisvoolu poolel on vaja jälgida elektrilisi parameetreid ja mõõta energiat, näiteks tugijaama sideseadet, akut ja muid seadmeid, mis töötavad -48V toiteallika all. RS485 võib andmed reaalajas üles laadida.

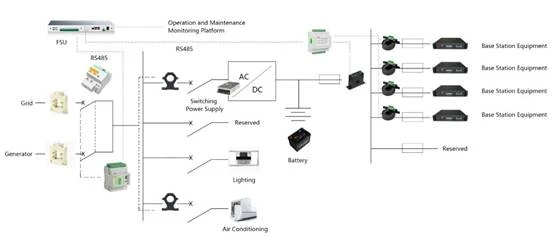

Struktuur
Peamised funktsioonid
See võib mõõta mitmeahelalist pinget, voolu, võimsust, elektrienergiat ja muid energiaparameetreid ning toetab RS485 juhtmega sidet või NB/4G sidet.
1. Täpsus
Energia täpsus: klass 0.5S või klass 1
2. Sertifikaat
CE või IEC sertifikaadiga.
3. Teabevahetus
RS485、NB、4G
1. Mõõtmine:multiahelate pinge,vool,võimsus,energia ja muud elektrilised parameetrid.
2. Side:RS485 Modbus-RTU,NB või 4G
3. Sertifikaat:CE ja IEC-ga
4. Täpsus:0.5s või 1
Toote valik
Nimi | Pilt | Mudel | Põhifunktsioon |
Vahelduvvoolu üheahelaline energiamõõtur |
| AMC96L-E4/KC | 1. Paigaldamine:paneeli paigaldamine 2. 1 vooluring 3 faasi sisend 220V / 5A 50 / 60HZ 3. Mõõtmine:pinge,vool, võimsus, energia ja muud parameetrid. 4. Kommunikatsioon:RS485 Mobus RTU |
Multiahelad Vahelduvvoolu energiamõõtur |
| AMC96N-4E3 | 1. Paigaldamine:paneeli paigaldamine 2. 4 ahelat 3 faasi või 12 ahelat ühefaasiline vahelduvvoolu sisend,välised CD-d,50 / 60HZ 3. Mõõtmine:pinge,vool, energia ja muud parameetrid. 4. Kommunikatsioon:RS485 Mobus RTU |
Multiahelad Vahelduvvoolu energiamõõtur |
| DTSD1352-xSyD | 1. Paigaldus:DIN Raudtee 35mm 2. X-ahelad 3 faasi- ja Y-ahelad ühefaasiline vahelduvvoolu sisend,välised CD-d,50/60Hz 3. Mõõtmine:pinge,vool,võimsus,energia ja muud parameetrid 4. Kommunikatsioon:RS485 Modbus RTU |
Multiahelad alalisvoolu energiaarvesti |
| AMC16-DETT | 1. Paigaldus:DIN Raudtee 35mm 2. 6 vooluahelat alalisvoolu sisend,-48V pinge sisend,voolu sisend 5V väljundsaali efektivoolu anduriga 3. Mõõtmine:Alalispinge,vool,võimsus,energia ja muud parameetrid 4. ±12V sisemise toiteallikaga halli efekti vooluandurile 5. Kommunikatsioon:RS485 Modbus RTU |
Juhtmevaba energiaarvesti |
| ADW350 | 1. Paigaldus:DIN Raudtee 35mm 2. 3 ahelat alalisvoolu sisendit või 1 vooluring 3 faasi vahelduvvoolu sisend 3. Mõõtmine:pinge,vool,võimsus,energia ja muud parameetrid 4. Side:NB või 4G |
Halli andur |
| AHKC | Suhe:1000A/5V Ühine spetsifikatsioon: 1000A/5V |

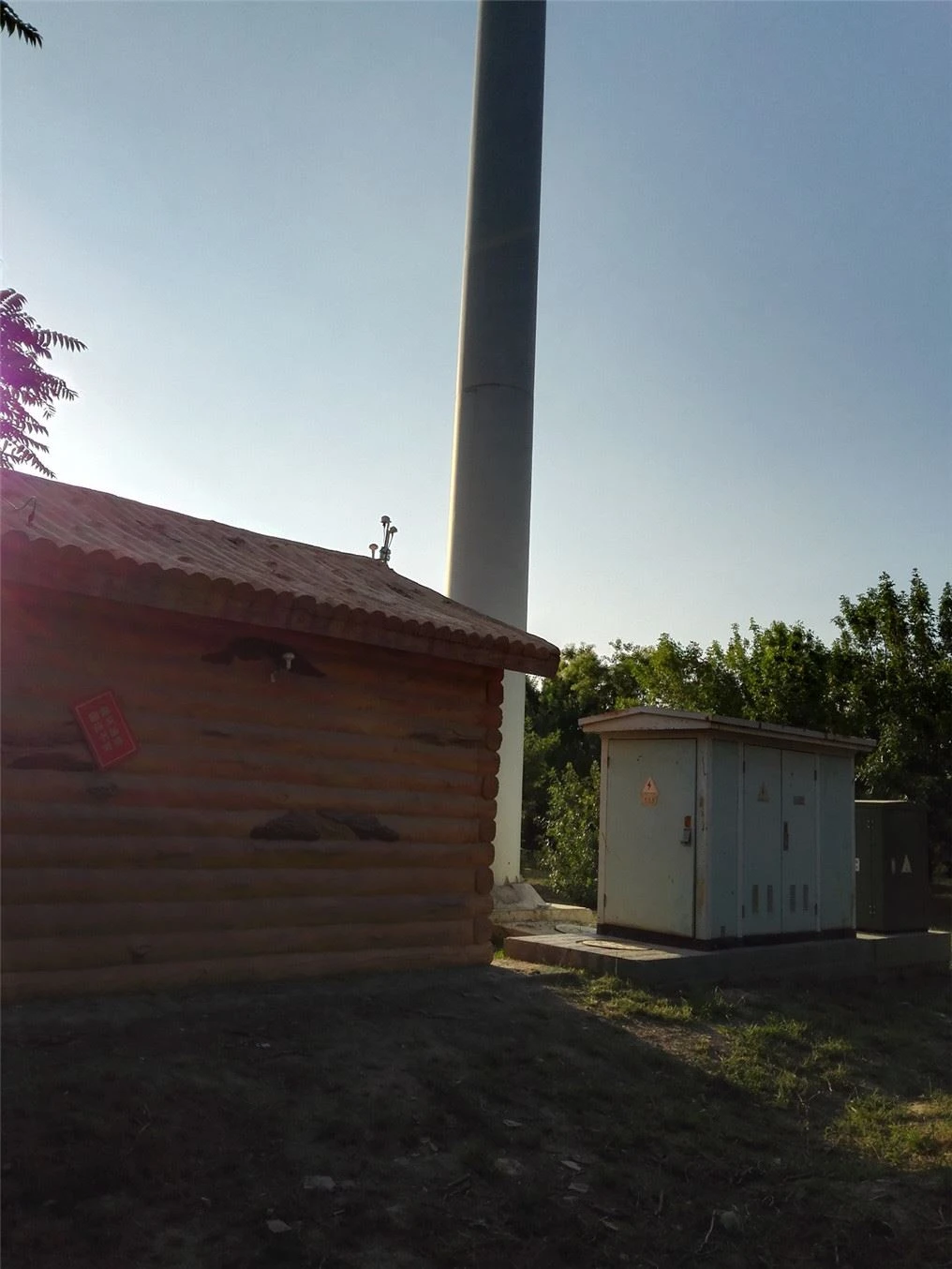

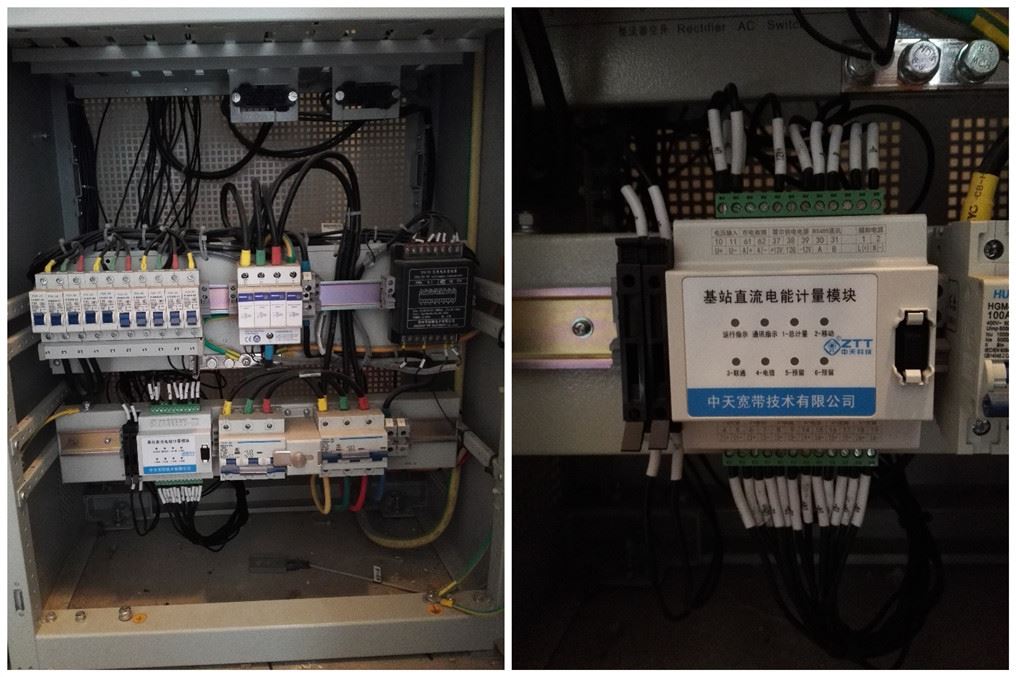

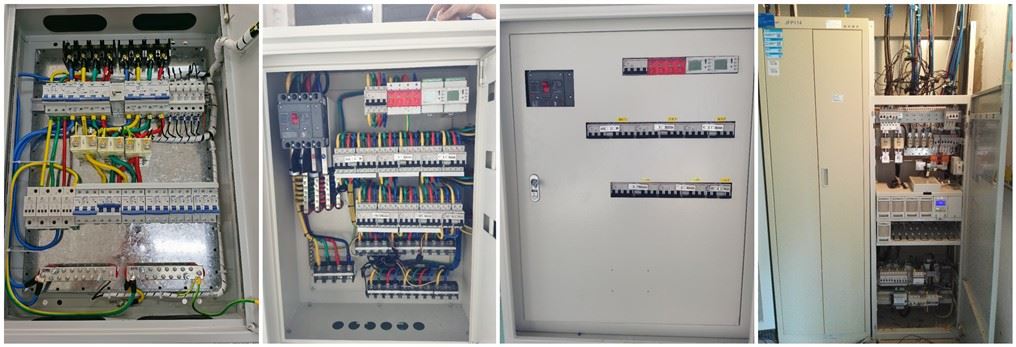

Fotod kohapeal
