4-20MA praegune andja

BA analoogvooluandur / praegune andur rakendab elektromagnetilise induktsiooni põhimõtet, et mõõta vahelduvvoolu elektrivõrgus reaalajas ning kasutada konstantset voolu ja lineaarset kompensatsioonitehnoloogiat, et isoleerida ja muuta see standardseks alalisvoolu signaali väljundiks. Enamik kasutust plc tööstusautomaatikas.

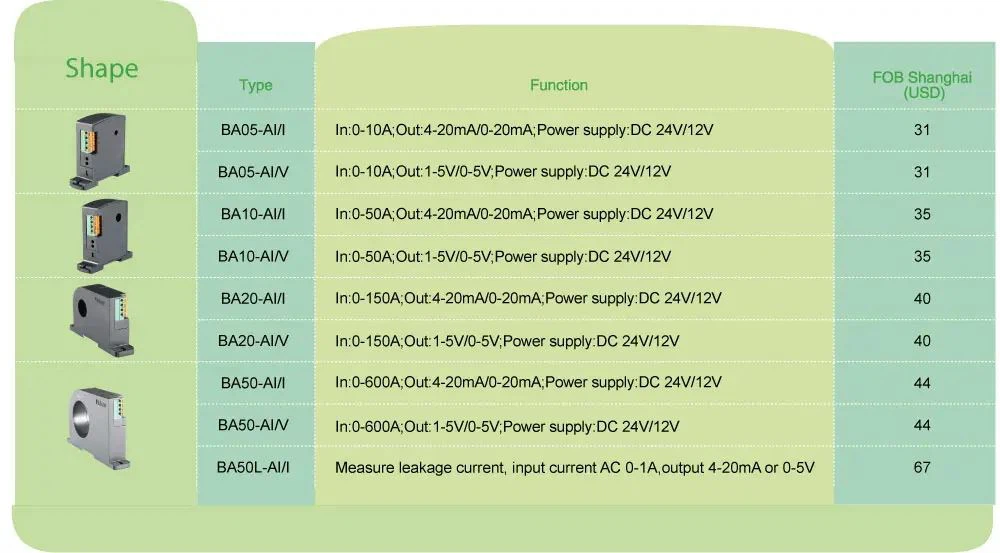

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Abijõud	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Tarbimine		≤1W	≤1W	≤1W	≤1W	≤1W

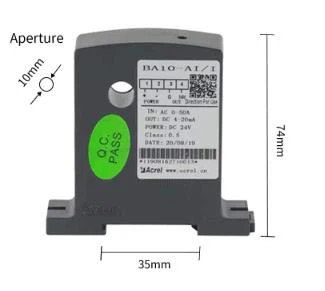

Läbi augu suurus		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Sisend	Hoovus	AC 0 ~ (0,5 ~ 10)A	AC 0 ~ (8 ~ 50)A	AC 0 ~ (40 ~ 200)A	AC 0 ~ (60 ~ 600)A	AC 0 ~ (0.1 ~ 1)A (lekkevoolude piiramine)
Väljund	Nimiväärtus	DC4-20mA või 0-20mA, 0-5V, 0-10V jne
	Koormuse takistus	Voolu väljund≤500Ω,Pinge väljund≥1kΩ
Täpsusklass		0.5%
Reageerimisaeg		≤350ms
Temperatuur		Töö:-10 kuni +55°C Ladustamine:-25 kuni +70°C
Temperatuuri koefitsient		≤200 ppm/°C
Paigaldus		(Raudtee) DIN35,kinnita kruvidega kabiinile
Standardid		GB/T 13850

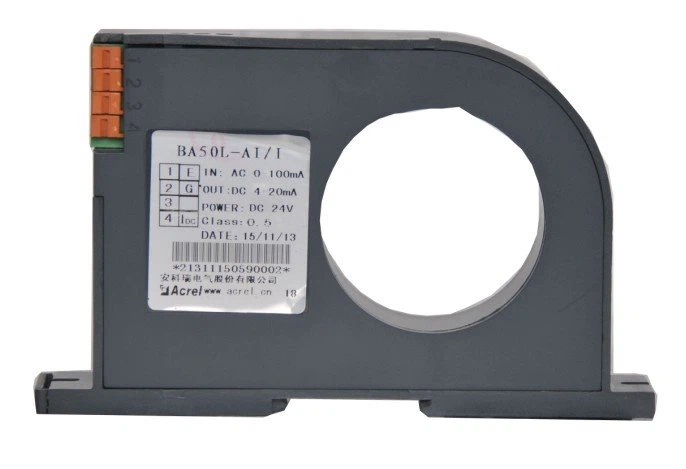

	BA50-AI/I ● Sisend: 0-1A lekkevool ● Väljund: DC 4-20mA ● Lekkevoolu mõõtmine ● Ülekoormus: 1,2 korda nimiväärtust
BA20-AI/V ● Rakendus: Tööstusautomaatika ● Sisend: vahelduvvoolu voolu mõõtmine kuni 200A ● Ülekoormus: 1,2 korda nimiväärtusest ● Väljund: DC 0-5V

● Suurem täpsus ● suurem isolatsioonitase ● kõrgem ohutustase ● väiksem tarbimine

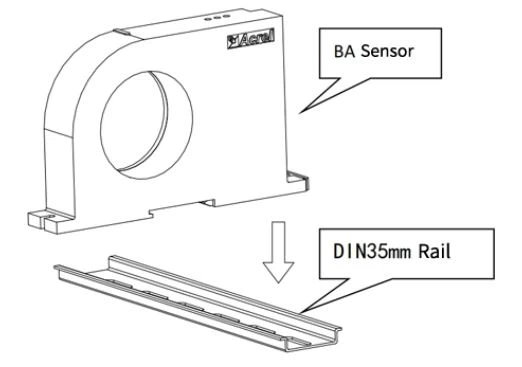

Valige sobiv koht standardse DIN35mm rööpa paigaldamiseks ja BA anduri paigaldamiseks rööbastele;

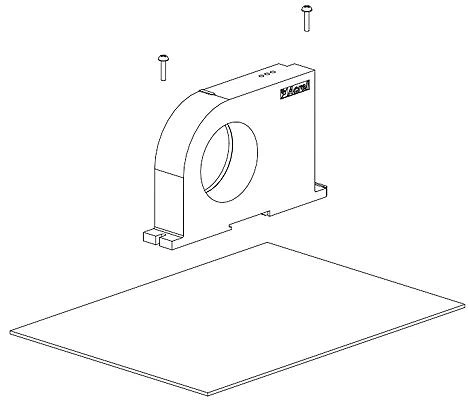

Valige kapi alumisel paneelil sobiv koht kahe keermestatud augu avamiseks, mis vastavad paigaldatud anduri fikseeritud augu asendile; Pärast anduri paigaldamist paigaldage positsioneerimiskruv

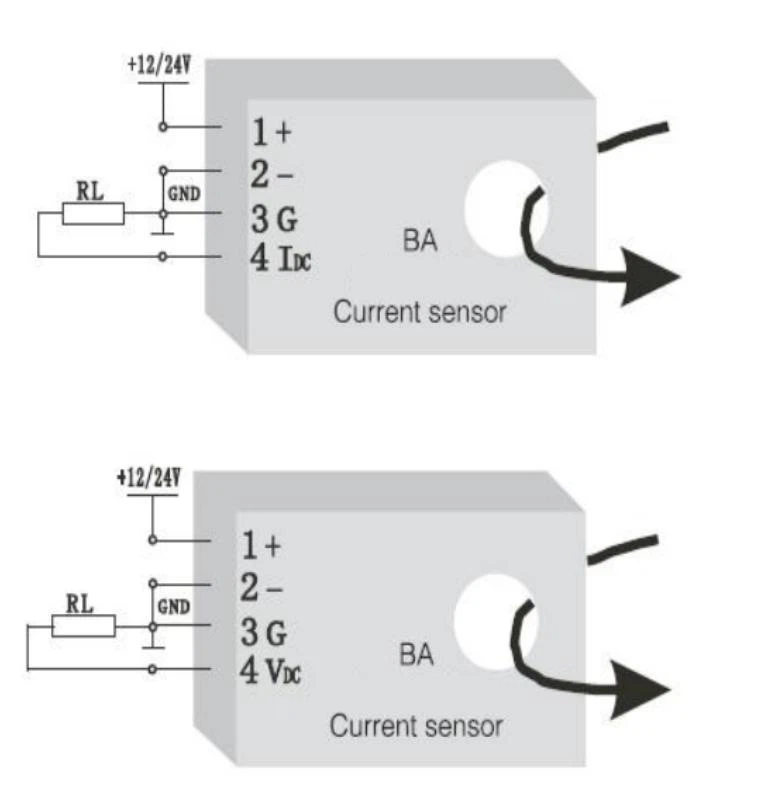

1 —— + Positiivne toiteallikas (ei ole ümber pööratud)

2 —— - Jõud MAA

3 – G(Praegune väljund negatiivne, mida saab jagada toiteallikaga)

4 —— IDC(Vooluväljundi positiivne),VDC(Pinge väljund positiivne)
