Acrel pakub lahendusi Pekingi taliolümpiamängude toimumiskohtadele

1.Ülevaade

Pekingi taliolümpiamängud avatakse 4. veebruaril 2022. See on suur pöördeline sündmus minu riigi tähtsal ajaloolisel sõlmel. See on oluline võimalus näidata riigi mainet, arendada riiki ja inspireerida rahvuslikku vaimu. Kuna suursündmus läheneb olümpiamängude korraldamise olulise põhitingimusena, on Pekingi taliolümpiamängude toimumiskohtade ehitamine alati pälvinud palju tähelepanu ning paikade toite- ja jaotussüsteemi stabiilne ja usaldusväärne toimimine on esmatähtis.

Ala väliskeskkond on suhteliselt karm ja temperatuur on nii madal kui miinus 20 °C. Usaldusväärse toiteallika tagamiseks viib iga peakorter läbi toiteallika tugivõime testid vastavalt toiteallika ülesannetele ning testib iga koha toiteallika ülesandeid, peamist toiteallikat ja isetoetatud avariitoiteallikat. Tarneolukord, oluliste koormuste toimimine, releekaitse, hädaolukorra lahendamise plaan, varuosad, logistikatugi jne. Acrel Electric pakub lahendusi jaotuskastide arukaks jälgimiseks ja keskkonnaregulatsiooniks taliolümpiamängude kastides ning teostab reaalajas toiteallika ja toitekaitsevahendite, näiteks kaabliharude kastide, ATS-toitekastide ja UPSi toitekastide reaalajas haldamist. Servaarvutusvärav kogub elektrilisi andmeid, temperatuuri ja niiskust, kondenseerumist, kontakttemperatuuri ja muid andmeid sise- ja välisruumide jaotuskappides ning kohandab neid automaatselt, et saavutada head töötingimused, realiseerides intelligentse seire UPS-ist madalpingelülitini taliolümpiamängude toimumiskoha lõpus , et pakkuda õigeaegselt hädaabi ja parandada toitekindluse usaldusväärsust.

2.Süsteemi struktuur

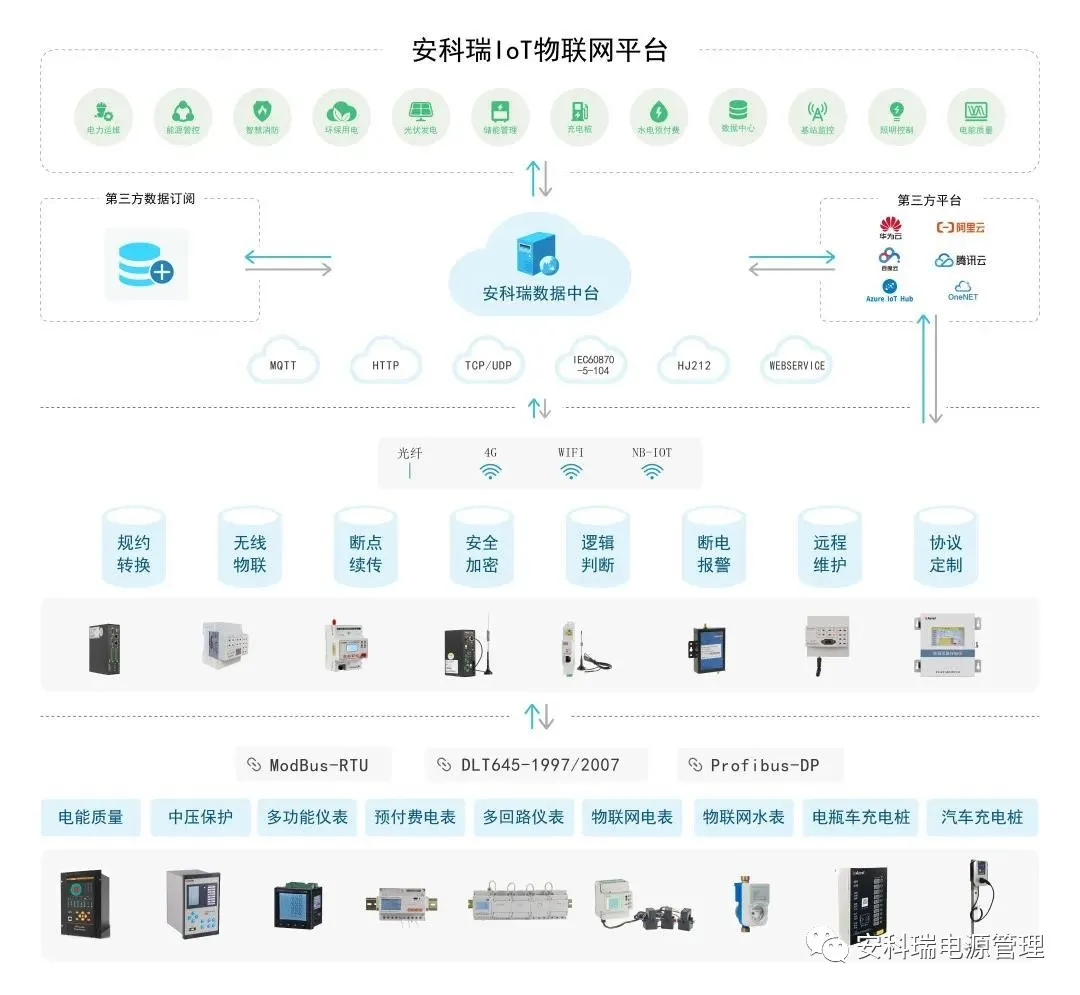

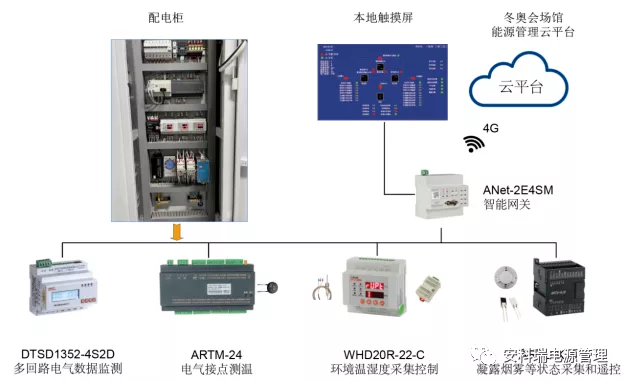

Süsteemi saab jagada kolmeks kihiks: väljaseadme kiht, võrgu sidekiht ja platvormi halduskiht.

Väljaseadme kiht: sh DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 ja muud signaalide eemaldamise seadmed, mida kasutatakse elektritööde kogumiseks sise- ja välisjaotuskastides Parameetrid, elektriline kontakttemperatuur, ümbritseva õhu temperatuur ja niiskus karbis, kondensatsioon, suits ja muud andmed ning mida saab automaatselt juhtida ANet-2E4SM intelligentse lüüsi sisseehitatud loogika abil temperatuuri ja niiskuse reguleerimiseks temperatuuri ja niiskuse säilitamiseks hea töökeskkond jaotuskasti sees.

Võrgusuhtluse kiht: sh intelligentne lüüs ANet-2E4SM. Lüüs kogub aktiivselt väljaseadme kihi seadmete andmeid ning suudab 4G-võrgu kaudu teha protokolli teisendamist, andmete salvestamist ja andmete üleslaadimist kohalikule puuteekraanile ja määratud serveriporti. Temperatuuri ja niiskuse kontrolli seadmed.

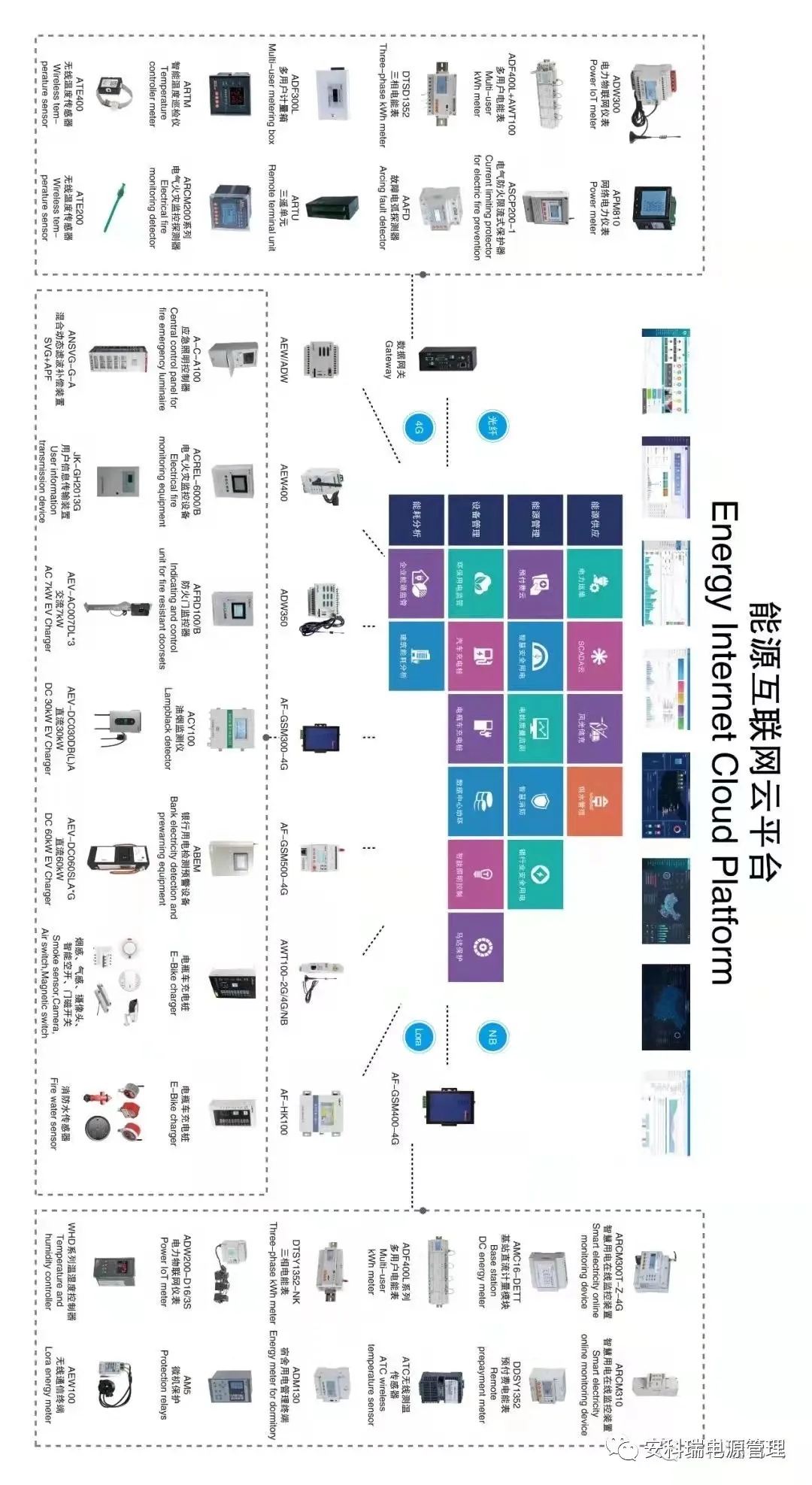

Platvormi haldamine: suur platvorm energiahalduseks taliolümpiamängudel.

3.Lahendus

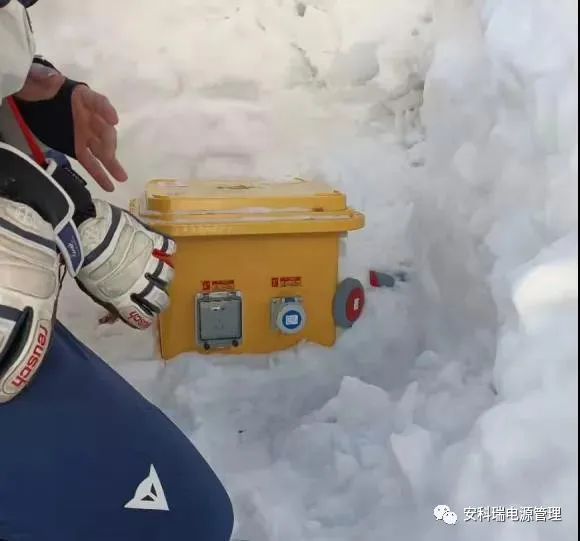

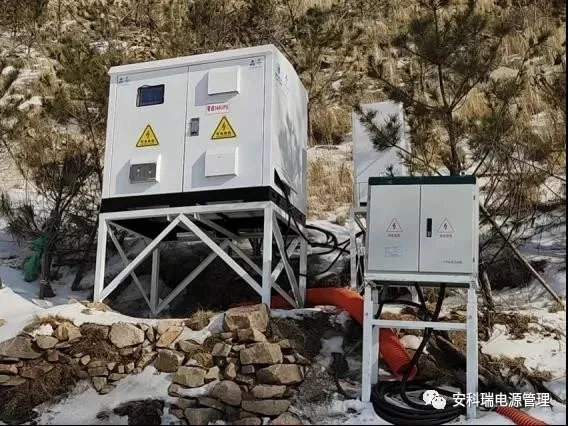

Sait jälgib ja kontrollib peamiselt kolme tüüpi jaotuskaste, sealhulgas kaabli harukaste, ATS-toite automaatseid lülituskaste ja UPSi toiteallikaid, et tagada jaotuskastide stabiilne ja normaalne toimimine rasketes külmades keskkondades. Kaugseires on rohkem kui 500 jaotuskasti ning erinevate jaotuskastide lahendused on samuti veidi erinevad.

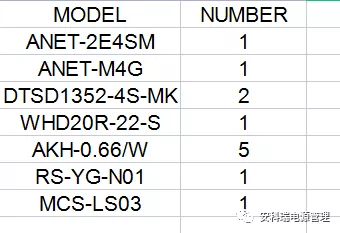

3.1 Seadme inventuur

3.2Tekefunktsioonid

Jälgige harukasti ahela elektrilisi parameetreid. Kui kasti temperatuur on liiga madal, vajutage häiresignaali ja käivitage küte. Kaabli pistik temperatuuri häire kohal.

Kondensatsioon tuvastati kütte- ja ventilatsioonisuitsuanduri käivitamiseks Pistikupesa toiteallika oleku tuvastamine. Võtke vastu IEC60870-5-104 protokoll, et laadida üles taliolümpiamängude toimumiskoha energiahaldusplatvormile APN-i suunavõrgu kaudu.

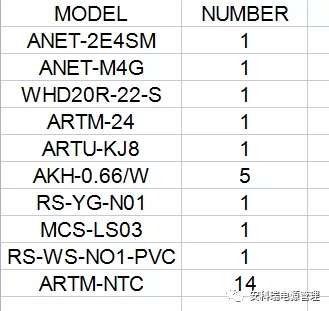

3.3 Seadme inventuur

3.4Implement funktsioon

Kui kasti temperatuur on liiga madal, lükake häiresignaali ja käivitage küttekaabli pistiku temperatuuri kogumine temperatuuri häire kohal. Tuvastatakse kondensatsioonisignalisatsiooni häire ja aktiveeritakse kütteventilatsioon Suitsu- ja temperatuuri- ja niiskusalarmid. Võtta vastu IEC60870-5-104 protokoll, et laadida taliolümpiamängude toimumiskoha energiahaldusplatvormile APN-i suunavõrgu kaudu

3.5 Seadme inventuur

3.6Implement funktsioon

Kui temperatuur kastis on liiga madal, vajutage häiresignaali ja käivitage küte Sisemine temperatuuri alarm Kondensatsioon soojendus Aku pakend ebanormaalne alarm Inverter rikke alarm. Võtta vastu IEC60870-5-104 protokoll, et laadida taliolümpiamängude toimumiskoha energiahaldusplatvormile APN-i suunavõrgu kaudu

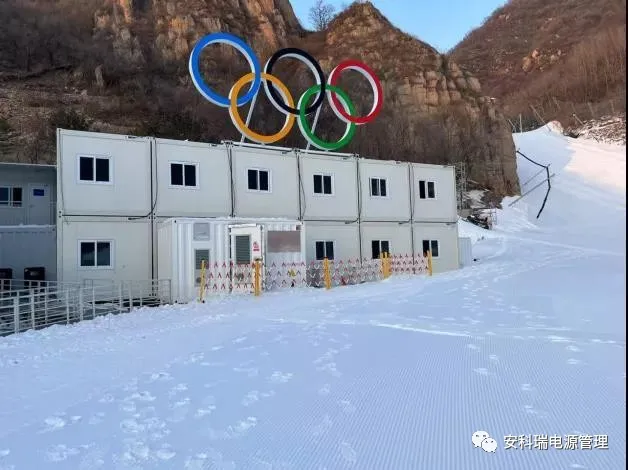

4. Kohapealne hooldus

Taliolümpiamängude avamine on peatselt tulemas. Kohapealse elektrijaotussüsteemi normaalse toimimise tagamiseks korraldas Acrel inseneridele kohapealse säilitamise ja tehnilise toe 2022. aasta Pekingi taliolümpiamängude raske võimukaitse lahingu võitmiseks.

Acrel on aastaid olnud sügavalt seotud intelligentse elektrijaotusega ja praegu töötab üle kogu riigi üle 14 000 lahenduse. Ettevõte on kogunud palju kogemusi terminalianduritest, servade andmetöötlusväravatest pilveplatvormidele ning pakub andmetuge ja lahendusi elektrijaotussüsteemide nõrkadele lülidele erinevates keskkondades, et parandada toitekindlust. Acrel aitab seekord praktiliste tegevustega. Taliolümpiamängud olid väga edukad.
