Abstraktne: Acrel traadita temperatuuri seadmete seade edastab otseselt temperatuuri ja niiskuse väärtusi ATC600-C transiiveri ja ATE200 temperatuurianduri, AHE traadita temperatuuri ja niiskuse anduri kaudu ning ühendub kliendi PLC-ga side juhtimiseks.
1.Projekti ülevaade
Türgi kliendil on projekt, mis peab muutma juhtmega temperatuuri mõõtmise PT100 traadita ja ühendama PLC-ga meie vastuvõtja 485 sideporti kaudu automaatse temperatuuri reguleerimiseks.
2.Toote esitlus
Acrel traadita temperatuurisüsteem sobib 3-35kV siselüliti hammasratastele, sealhulgas sisseehitatud lülitikäikudele, käsikärulülititele, fikseeritud lülitikäikudele ja silmusvõrgu lüliti hammasratastele. See sobib ka 0,4kV madalpingelüliti hammasratastele, nagu fikseeritud lüliti käigud ja sahtli lüliti käigud. Traadita temperatuuri andureid saab paigaldada lüliti hammasrataste mis tahes küttepunkti, seade kasutab jälgitavate temperatuuriandmete reaalajas edastamiseks traadita andmeedastustehnoloogiat ja kuvab selliseid andmeid ARTM-Pn-is kohapeal. Lisaks saab seda võrku RS485 sadama kaudu, et seda saaks kaugintelligentseks jälgimiseks.
AHE100 traadita temperatuuri ja niiskuse andurit kasutatakse peamiselt temperatuuri ja niiskuse tuvastamiseks seadmete sees, nagu kesk- ja kõrgepinge lülituskapid, klemmikarbid, rõngaste peakapid, kasti trafod ja toitejaotusruumi keskkond. Moodul võtab vastu spetsiaalse kesta, millel on hea ventilatsiooniefekt ja peen välimus, mis võib tõhusalt kaitsta sisemisi komponente ja pikendada kasutusiga.

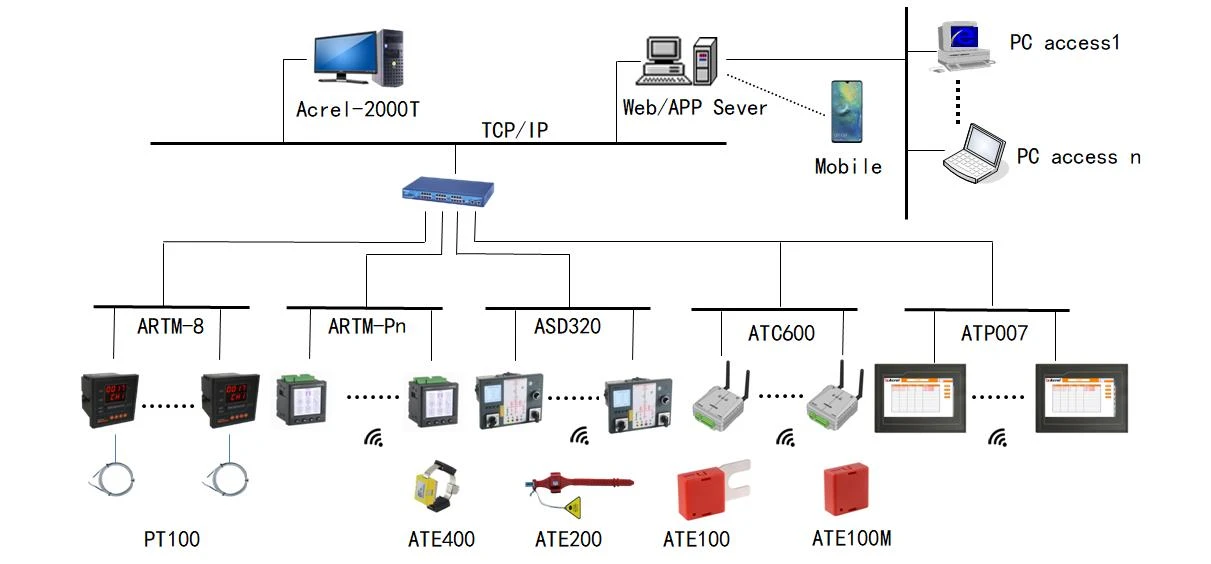

2.1. Võrgu topoloogia
Pilt 1
Pilt 2

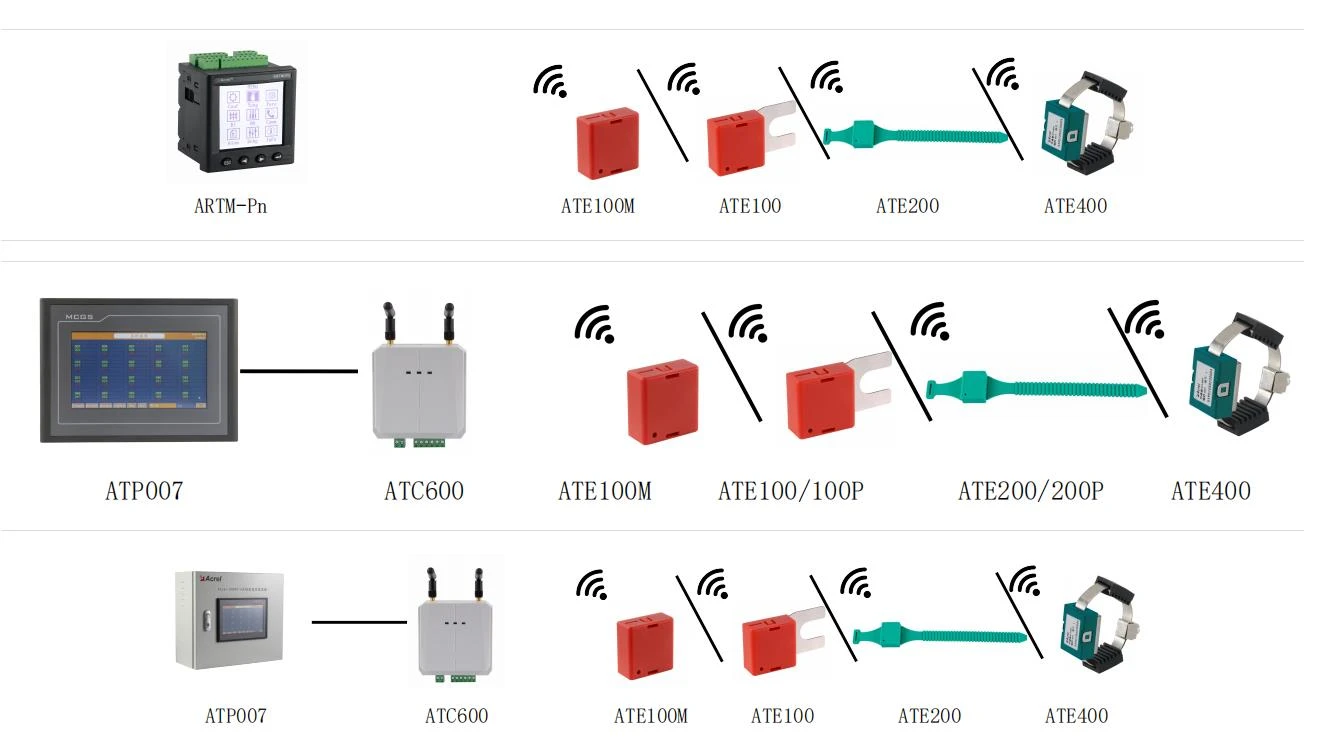

Puutetundliku ekraani sobitamine: ATC600-C:
Märkus: Puutetundlik ekraan on ühendatud ATC600-C-ga RS485 liidese kaudu, et realiseerida temperatuuri ja niiskuse tsentraliseeritud kuvamine, ning üks ATC600-C võib vastu võtta 240 temperatuuri- ja niiskusandurit.

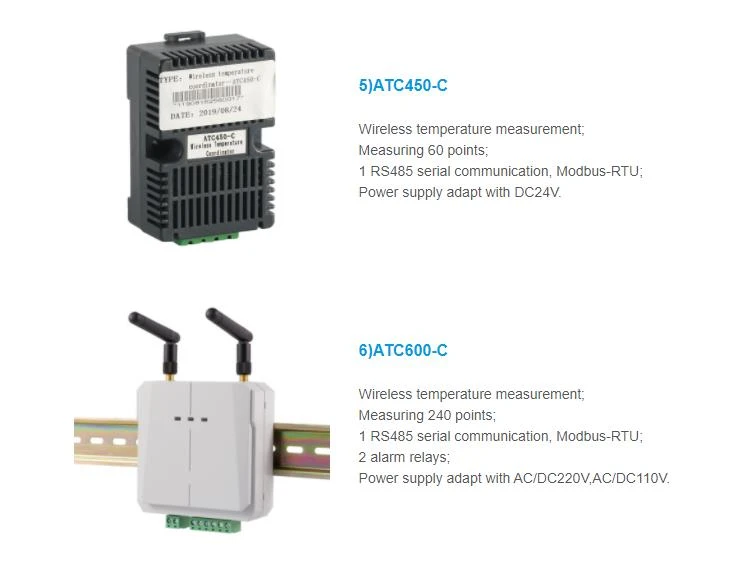

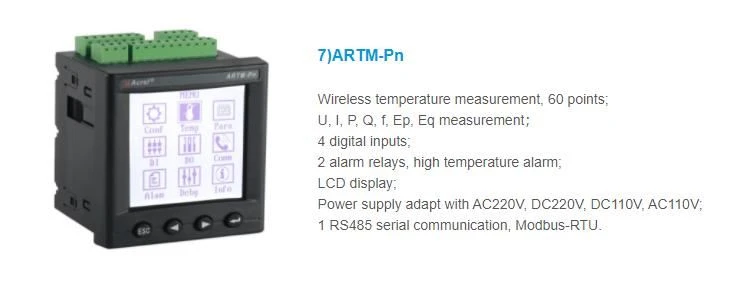

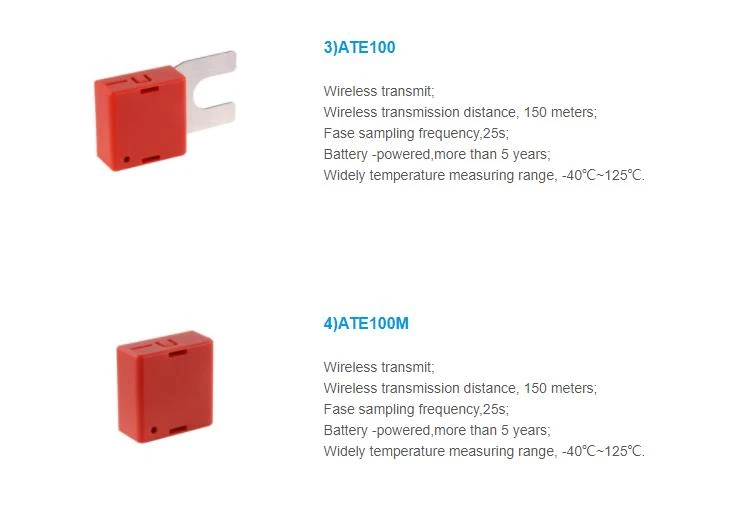

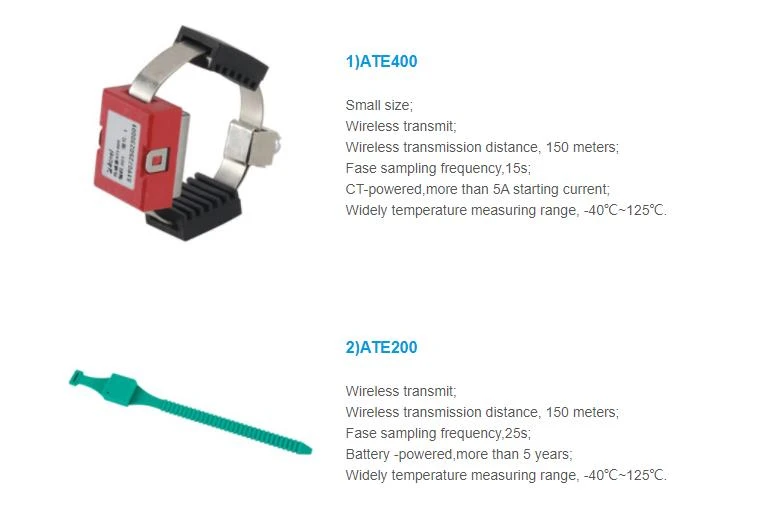

2.2 Seotud tooted

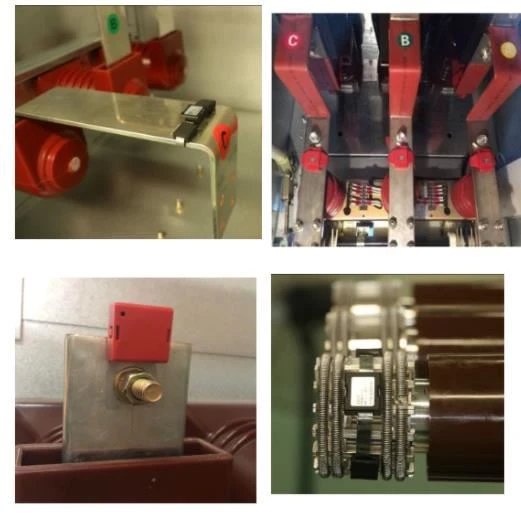

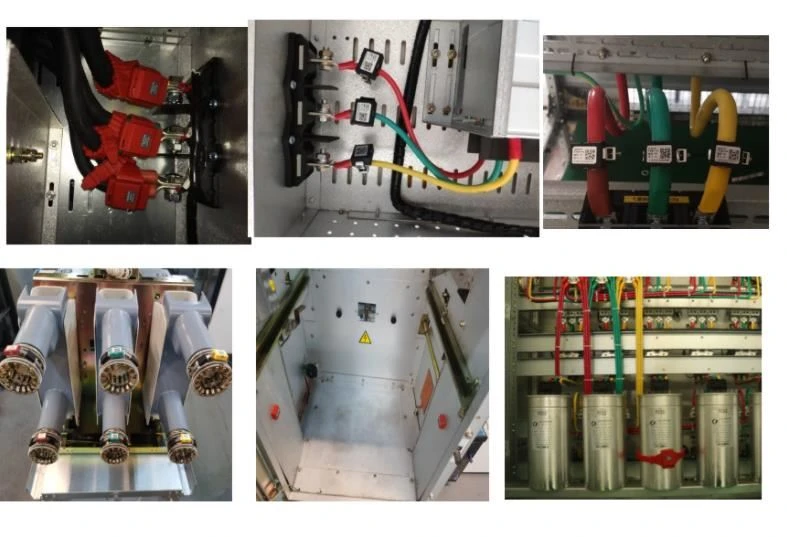

3.Installatsiooni pilt
