Kirjeldus

ADW350 traadita mõõtemõõturit kasutatakse peamiselt madalpingevõrkude kolmefaasilise aktiivse energia mõõtmiseks. Tootel on eelised, sealhulgas kompaktne suurus, ülitäpne ja rikkalikud omadused. Erinevate nõuete kohaselt on palju sidefunktsioone, nagu RS485 side, NB, 4G, lisades uue praeguse proovivõturežiimi välise trafo abil.

Seda saab paindlikult paigaldada jaotuskasti, et saavutada alamelemendiga elektrienergia mõõtmine, töö- ja hooldusjärelevalve või elektriseire nõuded erinevatele piirkondadele ja erinevatele koormustele.

Parameeter

Pinge sisend	Nimipinge	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Viide Sagedus	AC: 50Hz
	Tarbimine	<0.5va (each="">
Praegune sisend	Sisendvool	AC: 3×20(100)A DC: 50A,100A
Praegune sisend	Tarbimine	<1va (each="">
Abijõud	Toiteplokk	AC: 85 ~ 265V DC: 48V±20%
Abijõud	Energiatarbega	<>
Mõõtmise jõudlus	Elektriline parameeter	Klass 0.5
Mõõtmise jõudlus	Aktiivne energia täpsus	1. klass
	Temperatuurivahemik	-40°C ~ 100 °C
	Temperatuur täpsus	±2°C
TEGEMA	Kontakti reiting	5A,AC250V / DC30V
Impulsi	Impulsi laius	80±20ms
Impulsi	Impulsi konstant	AC:400imp / kWh DC: 1600imp / kWh
Teatis	Traadita	2G;NB;4G
	Infrapuna Teatis	Konstantne baud määr on 1200
	Liides	RS485(A、B)
	Ühenduse režiim	Varjestatud väändunud paarijuhid
	Protokoll	MODBUS-RTU

Täpsus

Klass 0.5
Mõõtmine
U, I, P, Q, S, PF, F
Harmooniline funktsioon

THDv, 2.-31.
DI/DO
3DO

Mõõtekanal

3 DC kanal või 1 AC kanal kolm faasi

Dimensioon(L*W*H)
72*71,5*92,6mm
Paigaldus
DIN 35 mm
Teatis
NB-IOT, infrapuna, 2G, 4G
Temperatuuri mõõtmine
Kahesuunane temperatuur

Välimus

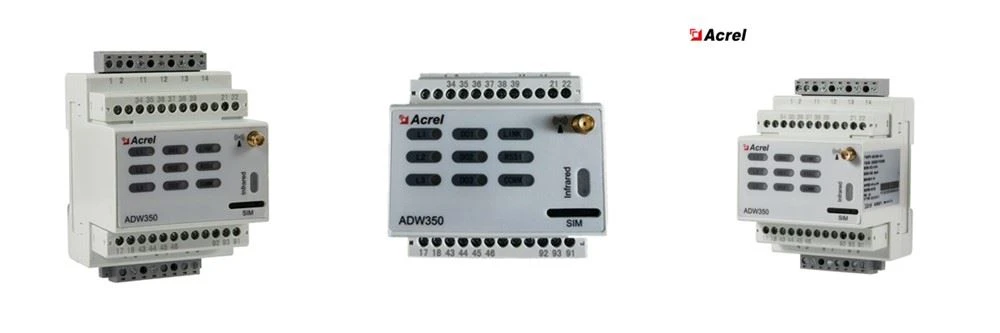

112999a_

Kuidas valida oma DC trafo

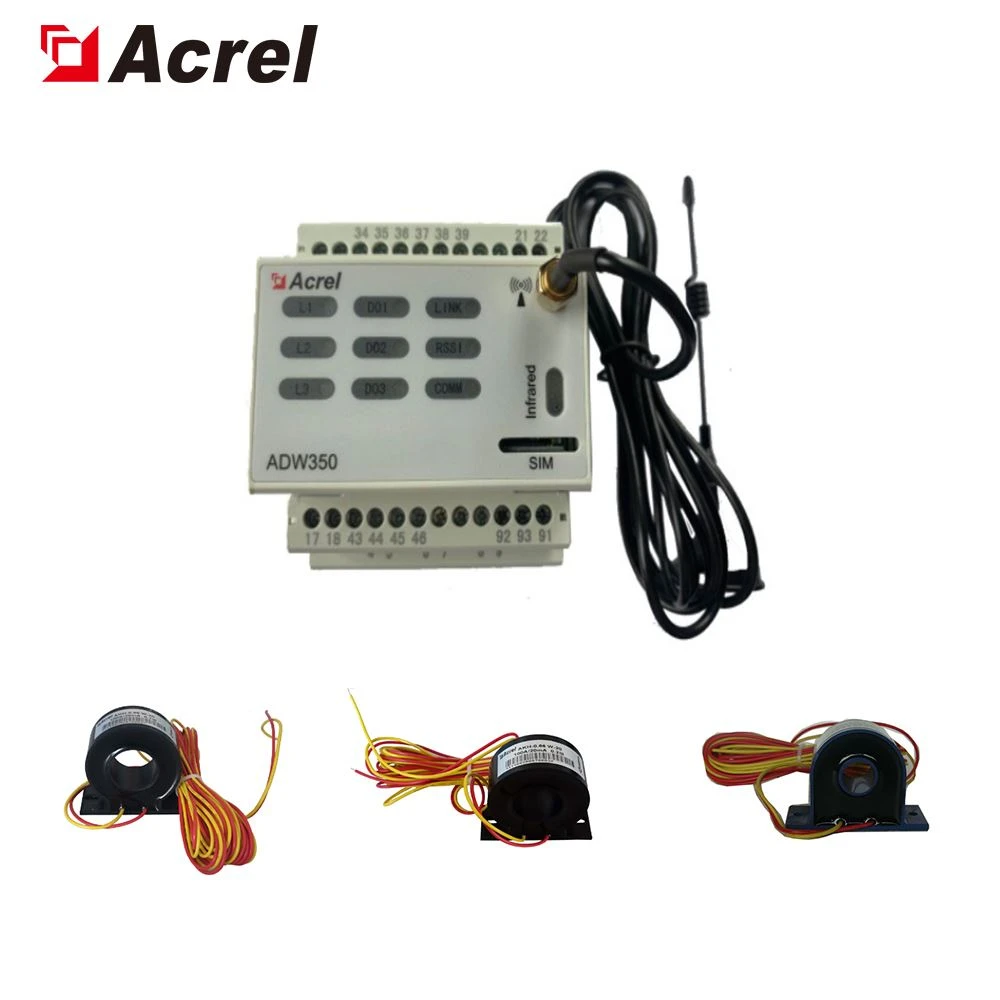

with ct ac

ADW350 traadita DC multi-loop Din Rail Energy Meterit kasutatakse peamiselt alalisvoolu või kolme vahelduvvoolu aktiivse energia mõõtmiseks madalpingevõrgus. Tootel on eelised, sealhulgas kompaktne suurus, ülitäpne ja rikkalikud omadused.

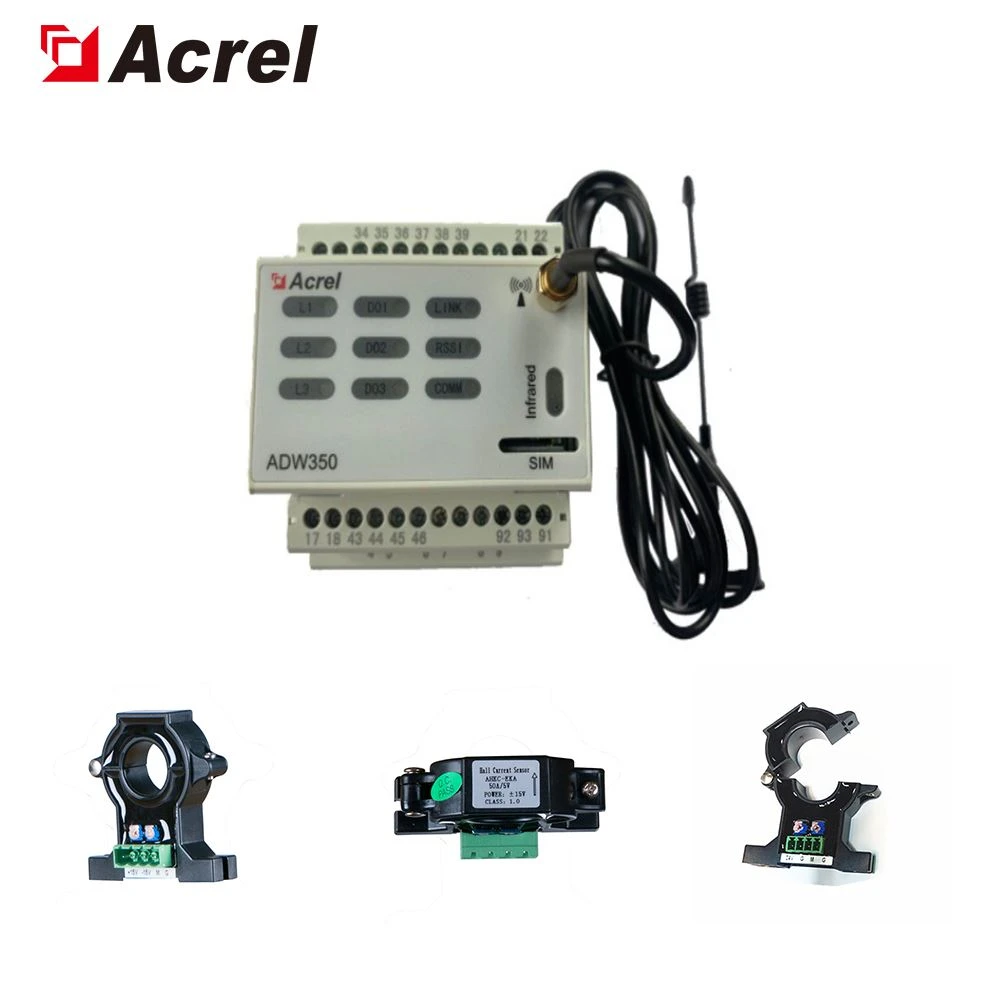

with hall dc
