Tootmise kirjeldus
Saalivoolu andureid kasutatakse peamiselt vahelduvvoolu, dc, impulsi ja muude keerukate signaalide isoleerimiseks ja teisendamiseks. Pärast seda, kui signaali juhtimine praeguste signaalide teisendatakse vastavalt Hall Effect Theory, saab neid otse omandada AD, DSP, PLC, sekundaarsed instrumendid ja muud seadmed.
Saalivooluandurid on laialdaselt kohaldatavad omandamiseks ja tagasisideks praeguses seires, akurakenduses, inverteris, päikeseenergia haldamises, alalisvoolu kapis, alalisvoolumootori ajamis, elektrolüülimises, keevitamises, sagedusmuunduris, UPS servo juhtimissüsteemides. Neil on kiire reageerimine, lai valik mõõtmisi, suur täpsus, tugev ülekoormusvõime, hea lineaarsus ja suurepärane häiretevastane jõudlus.

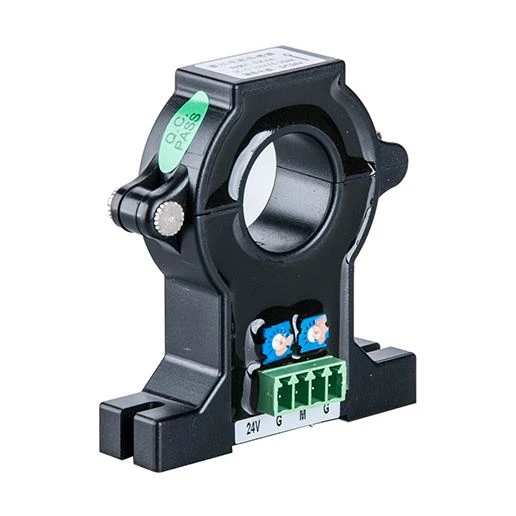

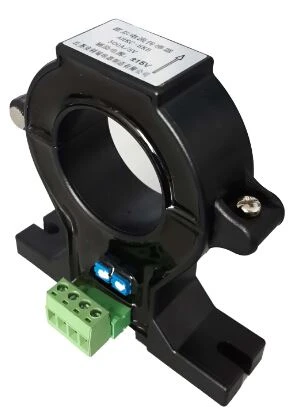

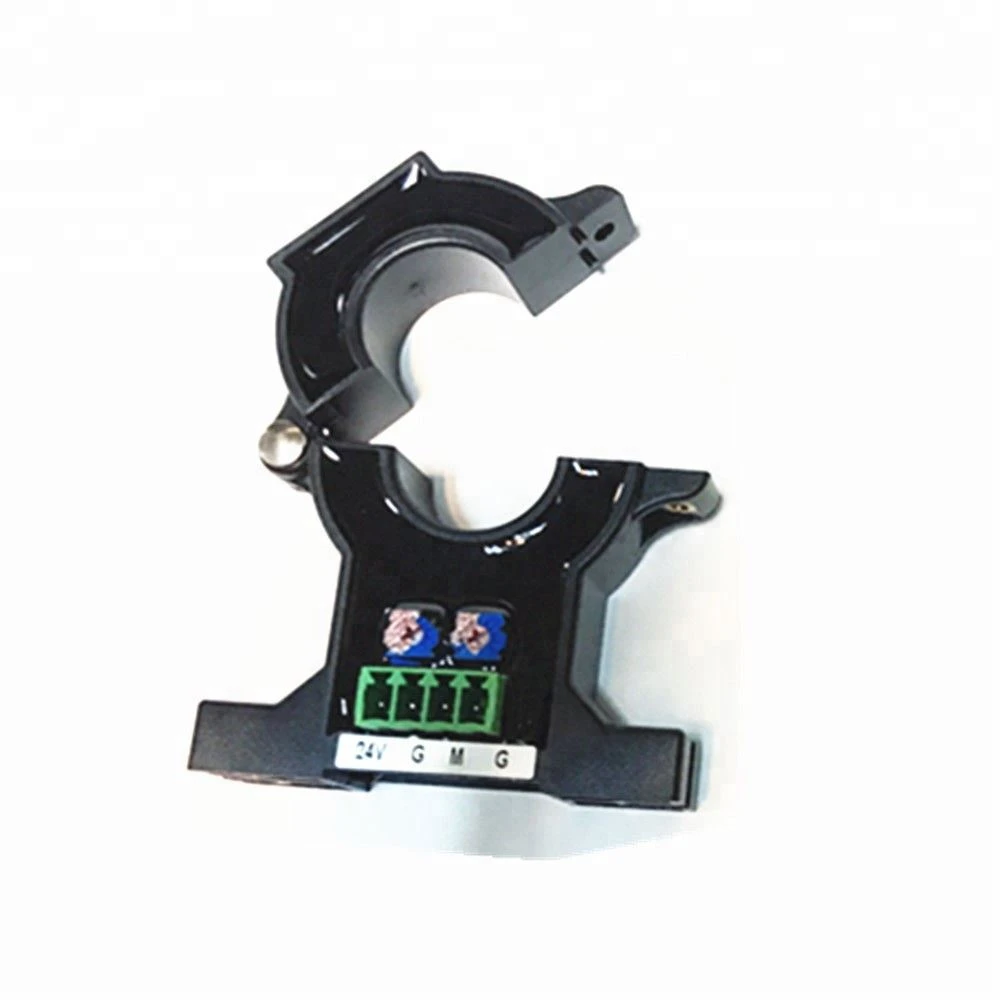

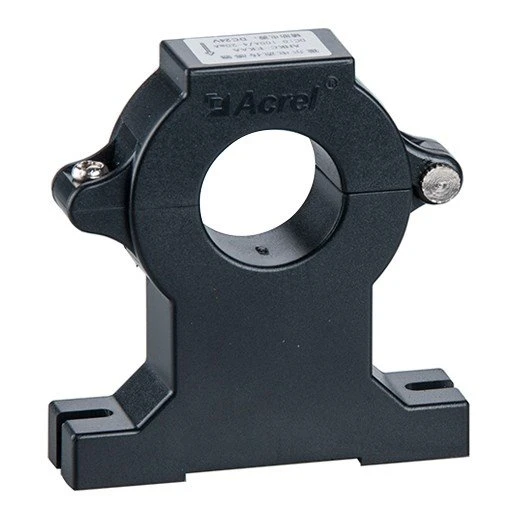

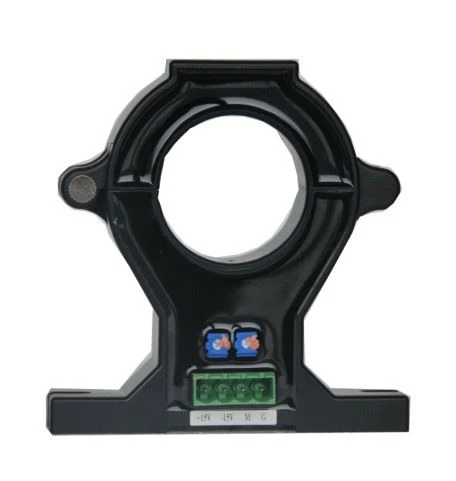

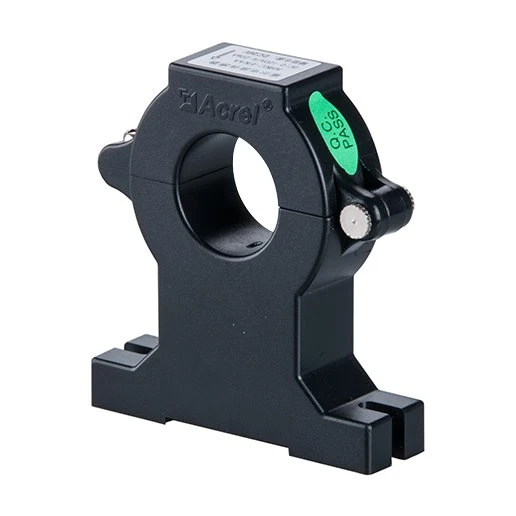

Välimus
Parameetrid
Tehnilised parameetrid | Andmed | |||
Tükeldatud/suletud avatud silmus | Saal (tõeline RMS) | |||
Väljund | Nimiväärtus | Pinge: ±5V/±4V | Praegune: 4-20mA | |
Null-nihkepinge (vool) | Pinge: ±20mV | Praegune:±0,05mA | ||
Vastaspinge (voolu) triiv | Pinge: ≤±1,0mV/°C | Praegune:±0,04mA/ °C | ||
Lineaarsus | ≤0,2% FS | |||
Toitepinge | DC±15V | DC 24V | ||
Ribalaius | 0-20kHz | |||
Reageerimisaeg | ≤5us | ≤1ms | ||
Dielektriline tugevus | Lubatud 2500VAC sisend-/väljund- ja toiteallika vahel toitesagedusel | |||
Täpsusklass | 1.0 | |||
Ümbritsevad tingimused | Temperatuur | Töötemperatuur:-25°C-+70°C; säilitustemperatuur: -40°C-+85°C | ||
Õhuniiskus | ≤95%RH, kaste puudub, agressiivset gaasi pole | |||
Kõrgus | 3500 m ≤ | |||
Mõõde
 |  |

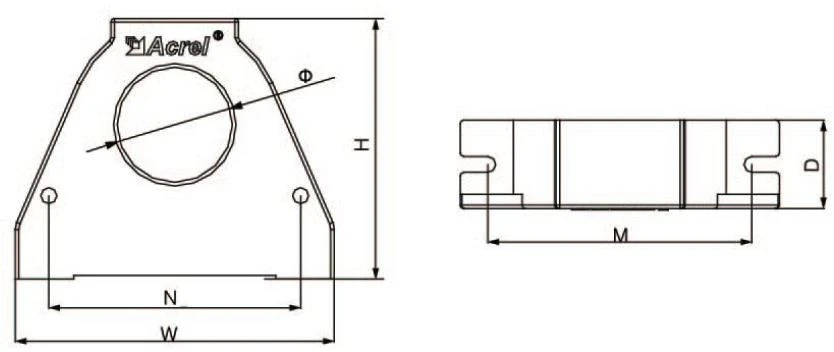

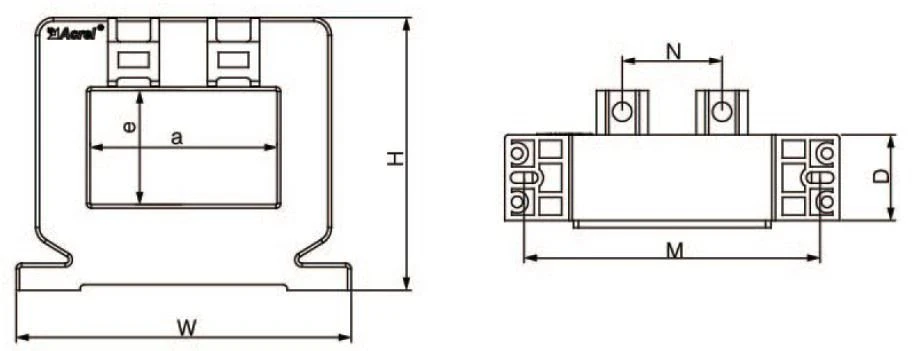

| Joonis.1 | Joonis.2 |
Suuruse spetsifikatsioon | Liigenduse suurus | Läbi suuruse | Paigaldussuurus | Joonis | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Joonis.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Joonis.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Joonis.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Joonis.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Joonis.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Joonis.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Joonis.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Joonis.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Joonis.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Joonis.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Joonis.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Joonis.2 |
Praegune suhe
 | Spetsifikatsioon | Hinnatud praegune | Toiteplokk | Nimiväljund | Ava mõõtmine (mm) | Täppiskraad |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0 ~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKDA | AC 0 ~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC-EKBA | DC 0 ~(200-1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC-EKBDA | AC 0 ~ (200 ~ 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC-KAA | DC 0 ~(400-2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-KDA | AC 0 ~(400-2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Märkus: Nimivool märgistamata näitab, et vahelduvvoolu ja alalisvoolu sisendvoolu saab mõõta, palun täpsustage tellimisel.
Suletud saali vooluandur

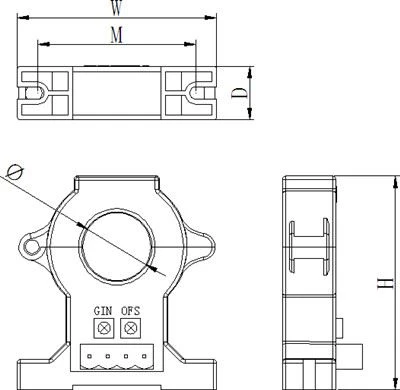

Joonis.1
Joonis.2
Suuruse spetsifikatsioon | Liigenduse suurus(mm) | Läbi suuruse(mm) | Paigaldus | Joonis | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Joonis.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Joonis.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Joonis.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Joonis.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Joonis.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Joonis.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Joonis.2 |
Praegune suhe
| Spetsifikatsioon | Hinnatud praegune | Toiteplokk | Nimiväljund | Ava mõõtmine (mm) | Täpsus |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0 ~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Märkus: Nimivool märgistamata näitab, et vahelduvvoolu ja alalisvoolu sisendvoolu saab mõõta, palun täpsustage tellimisel.
