Toote kirjeldus

Suletud ahelaga Halli vooluandurit nimetatakse ka Halli magnettasakaalustusvoolu anduriks. See sisaldab mainitud teooriat magnetilise tasakaalustamise teooriaga. Teisisõnu, ferromagnetilise välja kontsentraator kontsentriseerib primaarvoolu tekitatud magnetvälja ja rakendab seda Halli komponendile. Seejärel võimendatakse Halli komponendi pingesignaali väljundit ja muutub võimsusvõimendi sisendiks. Vastasvoolu väljund voolab läbi sekundaarse kompenseeriva mähise.

Sekundaarpooli tekitatud magnetväli on primaarvoolu tekitatud väljale vastupidine. Sellisel viisil kompenseeritakse esmane väli ja halli väljund väheneb järk-järgult. Kui primaarväli on võrdne teisega ja nihkevool hoiab stabiilsena, on see magnetiline tasakaalustamine. See ahel koosneb peamiselt elektromagnetismi muundamise komponendist, vooluahela võimendist ja ajami kompenseerivast ahelast.

Välimus

AHBC-LT1005

AHBC-LF

AHBC-LTA

Mõõde

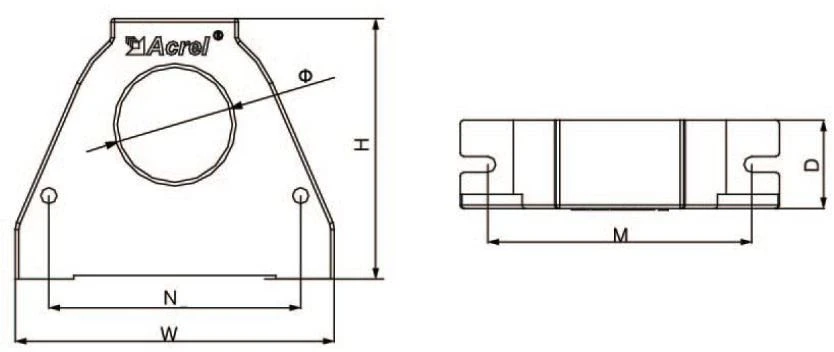

Joonis.1

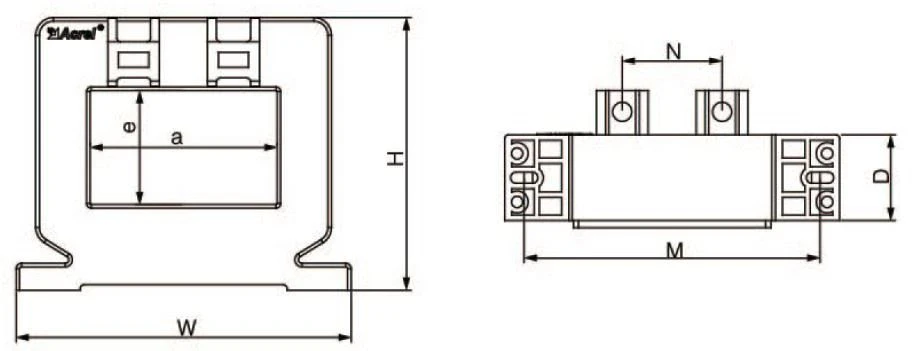

Joonis.2

Suuruse spetsifikatsioon	Liigenduse suurus(mm)			Läbi suuruse(mm)			Paigaldus suurus(mm)		Joonis
Suuruse spetsifikatsioon	W	H	D	a	e	Φ	M	N	Joonis
AHKC-E	53	72	16	/	/	21	47	/	Joonis.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Joonis.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Joonis.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Joonis.2
AHKC-F	74	57	22	43	13	/	/	22	Joonis.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Joonis.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Joonis.2

Praegune suhe

Spetsifikatsioon	Hinnatud praegune	Toiteplokk	Nimiväljund	Ava mõõtmine (mm)	Precisio n kraad
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0 ~(50-500)A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0~(400-2000)A	±15V	5V	52*32	1
