Kirjeldus

DTSD1352 vahelduvvoolu kolmefaasiline päikeseenergia arvesti

ADL3000-E on nutikas arvesti, mis on mõeldud toitesüsteemide, tööstus- ja kaevandussüsteemide jaoksettevõtetele ja kommunaalettevõtetele elektritarbimise arvutamiseks ja elektrivajaduse juhtimiseks. Sellel on suur täpsus, väike suurus ja lihtne paigaldus. See integreerib kõigi elektriliste parameetrite mõõtmise põhjaliku elektrienergia mõõtmise ja haldamisega, annab erinevaid andmeid viimase 12 kuu kohta, kontrollib 31. harmoonilise sisu ja harmooniliste kogusisaldust, realiseerib kaugside ja kaugjuhtimispuldi koos lülitussisendi ja relee väljundiga ning uhkustab häireväljundiga. See on varustatud RS485 sidepordiga ja kohandatud MODBUS-RTU-ga. ADL3000-E-d saab kasutada igasugustes juhtimissüsteemides, SCADA-süsteemides ja energiahaldussüsteemides. Kõik arvestid vastavad elektrienergia arvestite tehnilistele nõuetele standardites IEC{5}} ja IEC{6}}.

LCD

Tõhusad ja täpsed töötlemis- ja testimisseadmed.

mitmesugused valikulised funktsioonid

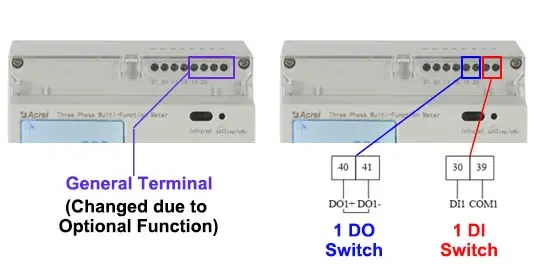

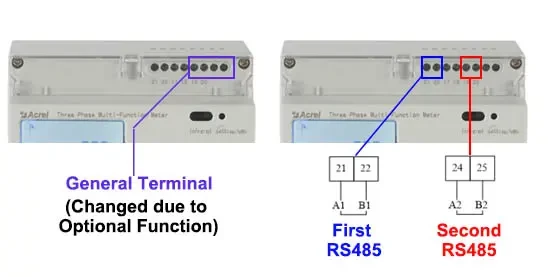

2 kanaliga RS485, 1 digitaalne sisend/ 1 digitaalne väljund jne

päikeseenergia Null eksport

Päikese inverter Anti-Back vooluenergia arvesti

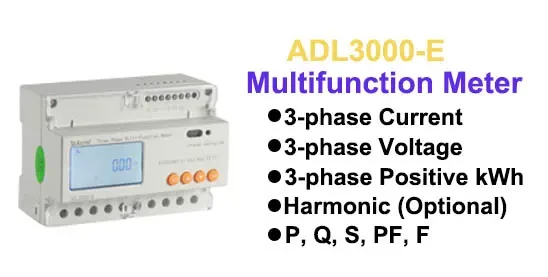

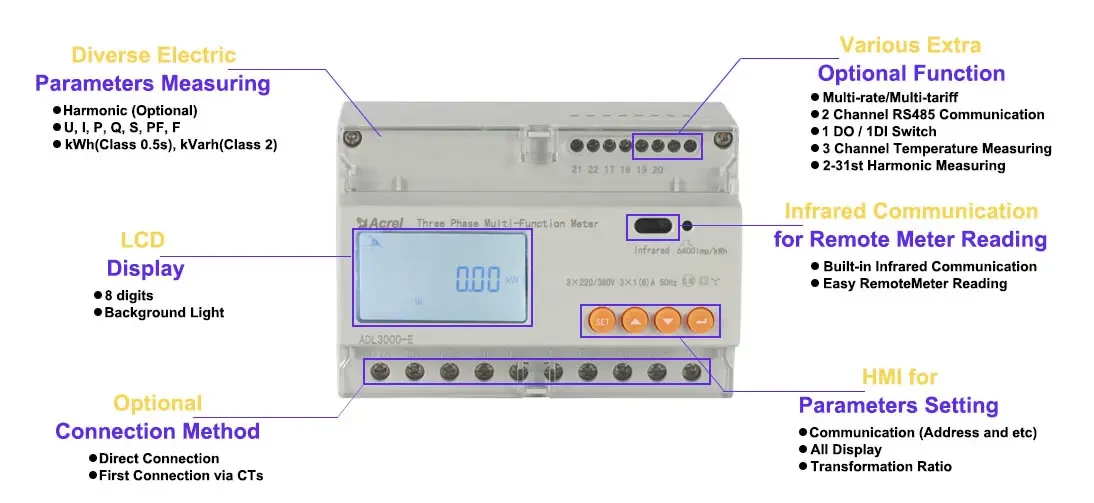

DTSD1352 Function introduction

Meie lahendused

Parameeter

Mudeli number	DTSD1352

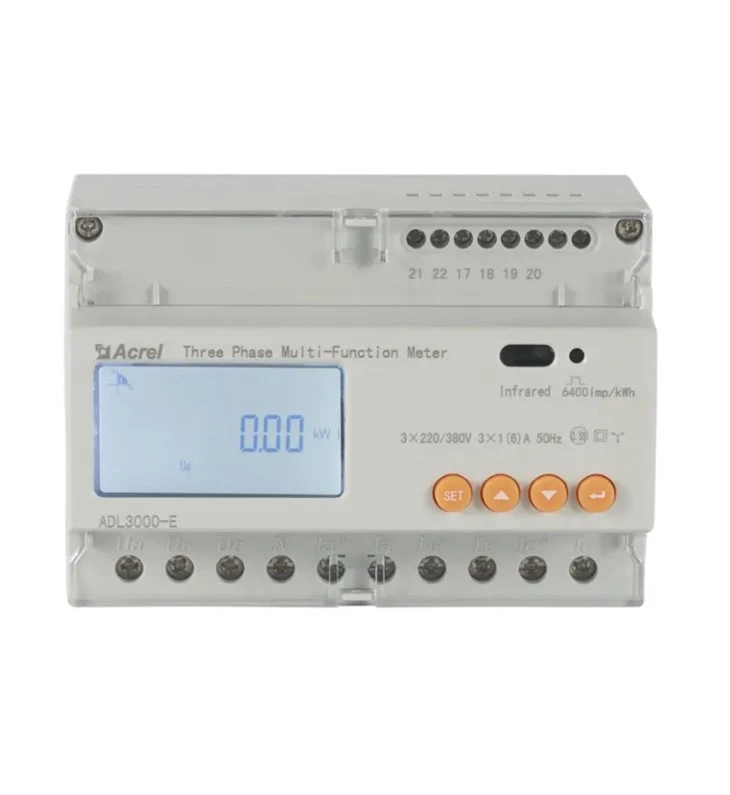

	Kolmefaasiline Din Rail päikeseenergia arvesti
Pinge	Võrdluspinge	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Tarbimine	<10VA(Single phase)
	Takistus	>2MΩ
	Täpsusklass	Viga±0,2%

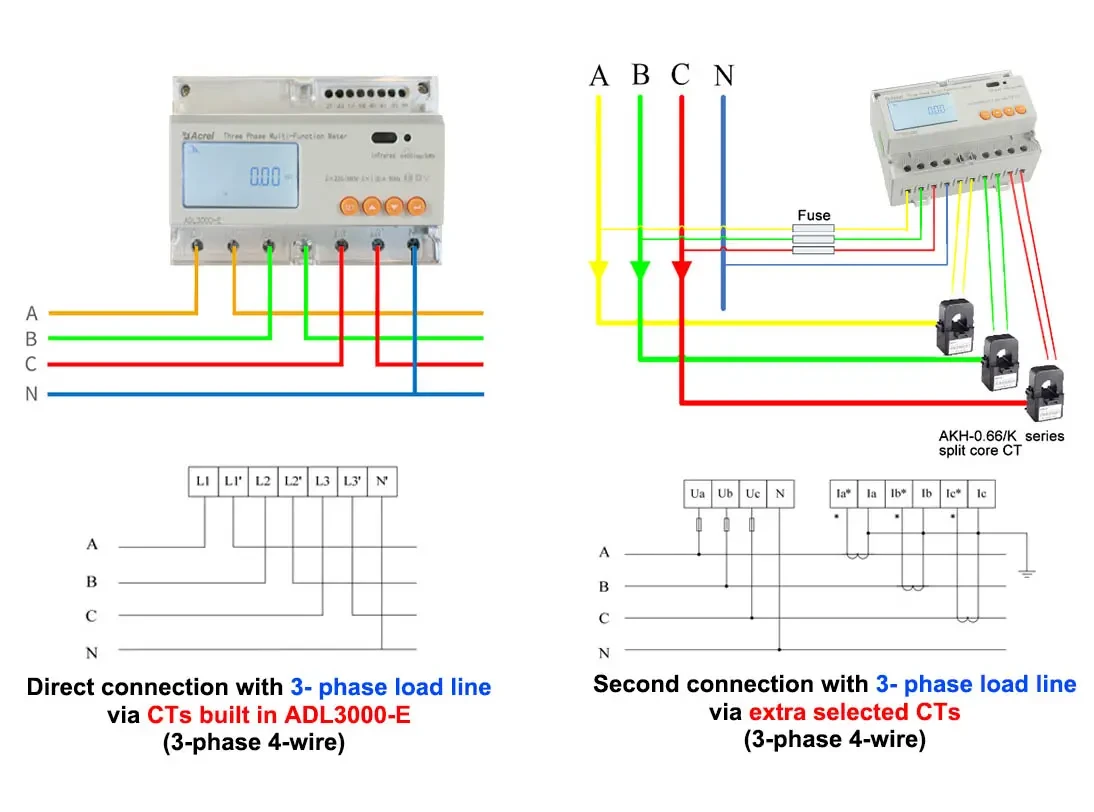

Praegune	Sisendvool	3 × 1 (6) A (teine ühendus 3-faasikoormusliiniga ekstra valitud CT-de kaudu) 3×10(80)A (otsene ühendus 3-faasikoormusliiniga sisseehitatud ADL-i kaudu{5}}E)
	Tarbimine	<1VA(Single phase rated current)
	Täpsusklass	Viga±0,2%
Mõõtmise eraldusvõime	Pinge: {{0}}.01 V, vool: 0,01 A, võimsus: 0,01 kW, energia: 0,01 kWh
Võimsus		Aktiivne, reaktiivne, näivvõimsus, viga±0.5℅
Sagedus		{{0}}Hz, viga ±0,2%

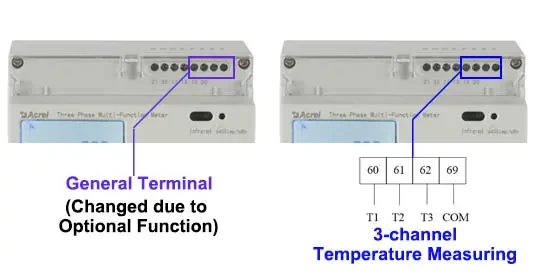

Temperatuur		-40 kraad -99 kraad
Energia		Aktiivenergia (täpsusklass:0,5, 1), reaktiivenergia (2. täpsusklass)
Kell		Vähem kui 0,5 s/d või sellega võrdne
Energiaimpulsi väljund		1 aktiivne optroni väljund, 1 reaktiivne optroni väljund
Lülitusväljund		1 Lülitusväljund
Sisend vahetamine		1 optroni sisend
Impulsi laius		80±20ms
Pulsi konstant		6400 imp/kWh, 400 imp/kWh (vastab põhivoolule)
Liides ja suhtlus		RS485: Modbus RTU
Suhtlusaadressi vahemik		Modbus RTU:1~ 247;
Baudi kiirus		1200bps ~ 19200bps
Suhteline temperatuur		-25 kraadi ~+55 kraadi
Suhteline õhuniiskus		Vähem kui 95℅ või sellega võrdne (kondensatsiooni puudub)
