Kirjeldus

Vahelduvvoolu diskreetimistehnoloogiat kasutades saavad PZ-seeria elektrienergia arvestid mõõta paljusid kolmefaasilise võrgu elektrilisi parameetreid, nagu vool, pinge, võimsus, elektrienergia jne otseselt või kaudselt. Seda saab kasutada kohalikuks kuvamiseks ja ühendada juhtimisseadmetega, et moodustada mõõte- ja juhtimissüsteem.

Varustatud sidepordiga RS-485, mis kasutab ühilduvat Modbus-RTU protokolli, suudavad arvestid lülitada elektriliste parameetrite signaali standardseks analoogväljundiks koos nelja kanaliga (kahe kanaliga) lülitussisendiga / kahe kanaliga lülitusväljundiga. Erinevate nõuete alusel saab esipaneelil olevate klahvide abil seadistada ja juhtida transformatsioonisuhte, häire, side jne elektrilisi parameetreid.

PZ-seeria arvestitel on kõrge hinna ja kvaliteedi suhe ning need võivad asendada traditsioonilisi elektrilisi muundureid ja mõõtemõõtjaid. Täiustatud intelligentse digitaalse esiotsa hankimiskomponendina on neid elektriarvestiid laialdaselt kasutatud erinevates juhtimissüsteemides, SCADA-süsteemides ja energiaallikate haldussüsteemides.

Funktsioonid

1. Kolmefaasilise energiamõõturi loenduril on hea tihendus ja häiretevastane toime, nii et see tagab täpse mõõtmise.

2. Pinge suurem täpsus: klass 0,2, aktiivenergia: klass 0,5. Pinge saab ühendada 660 V.

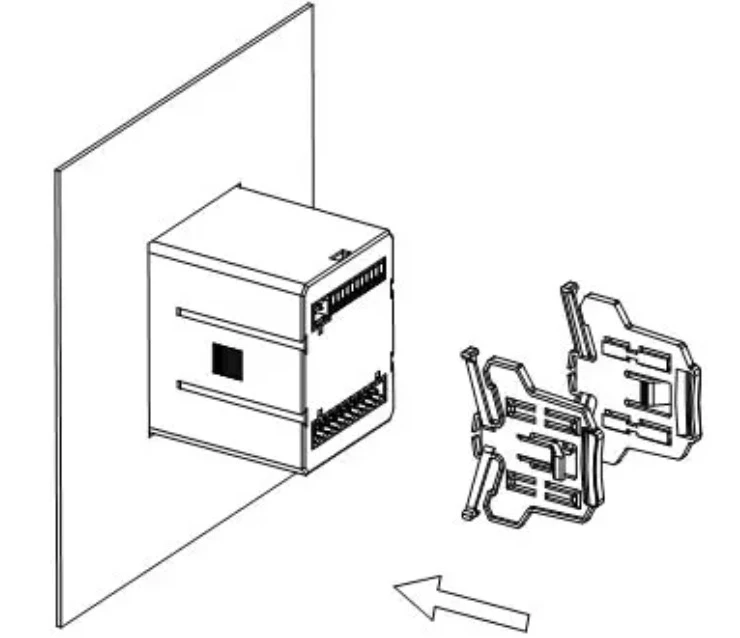

3. 92*92/ 88*88 disain muudab paigaldamise mugavamaks ja säästab aega.

4. Selge LCD/LED ekraan võimaldab näha andmeid selgemalt ja hoiab ära vigu.

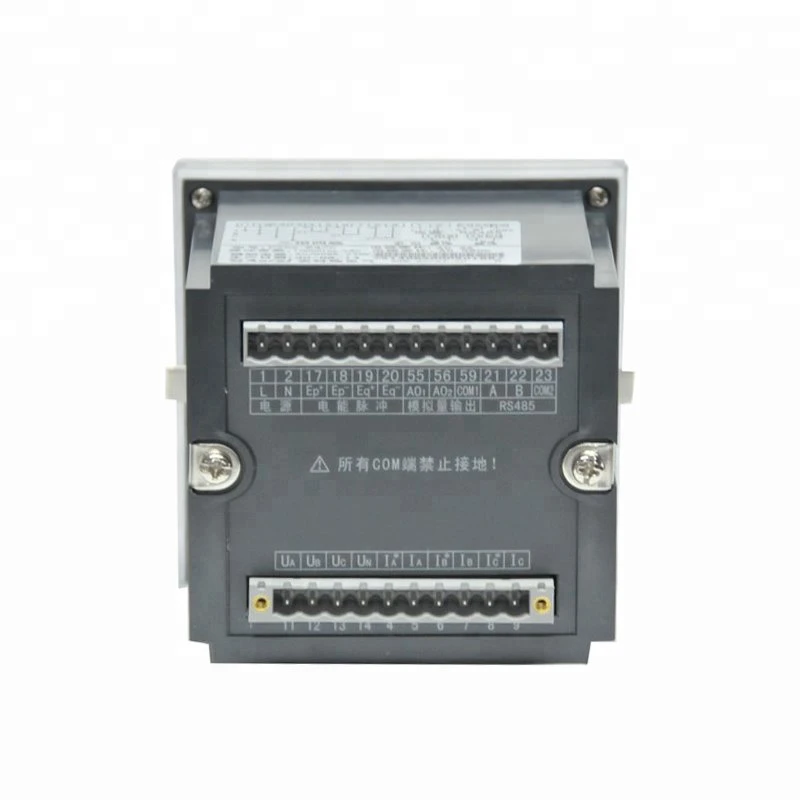

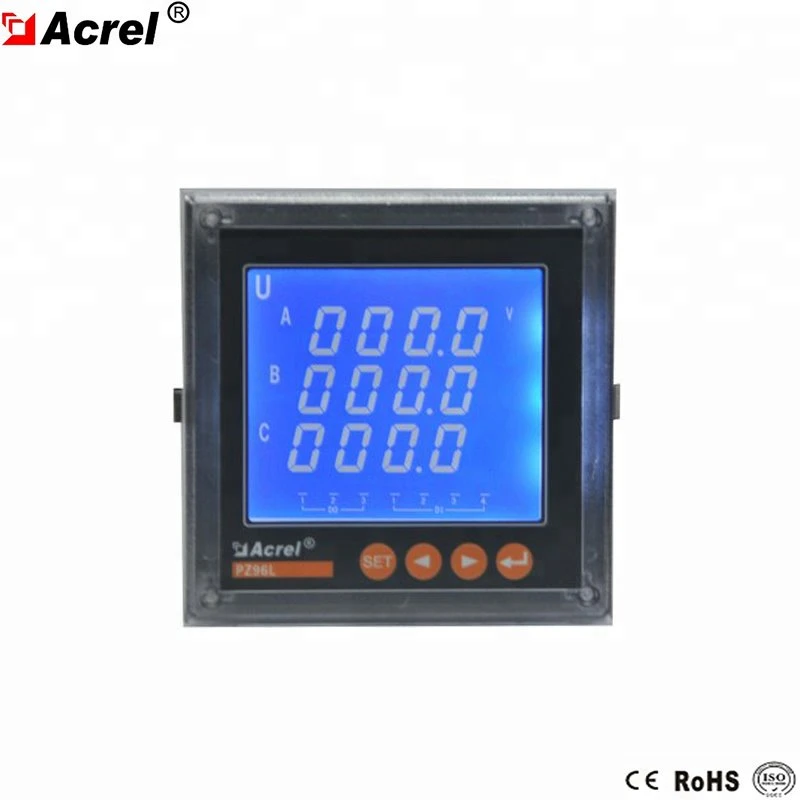

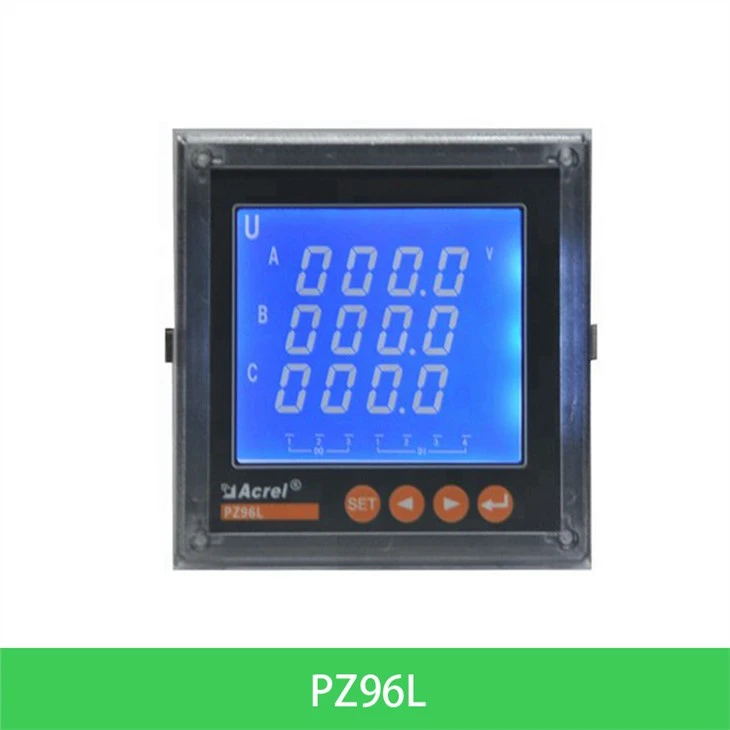

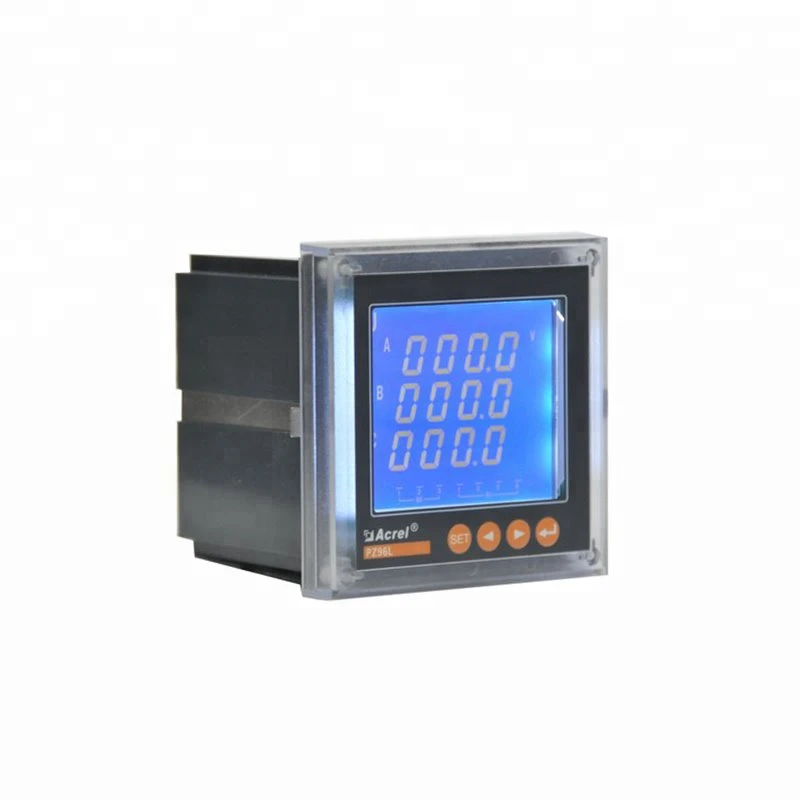

Välimus

Parameeter

Projekt			Parameeter
Spetsifikatsioon			3 faasi 3 juhet, 3 faasi 4 juhet
Sisend	Ühendage		45-65HZ
	Sagedus		3 faasi 3 juhet, 3 faasi 4 juhet
	Pinge	ülekoormus: 1,2-kordne reiting (pidev); 10-kordne hinnang 1 sekundi kohta
		energiatarve: < 0.2VA
	Praegune	ülekoormus: 1,2-kordne reiting (pidev); 10-kordne hinnang 1 sekundi kohta
		energiatarve: < 0.2VA
Väljund	Elektrienergia		Väljundrežiim: 2-kanali avatud kollektoriga fotosidendi impulss
			Impulsi konstant: 10000, 40000, 160000 imp/kWh
	Suhtlemine		RS485port, Modbus -RTU protokoll
	Ekraan		LED- või LCD-ekraan, korrutusvõimsuse seadistamine, äratus, lülitusnäit vastavalt soovile; 1-kanalilise analoog-ekraaniga seotud programmeeritav seadistus
Funktsioon	Sisend vahetamine		2- või 4-kanaliline passiivse kuiva kontakti sisendrežiim
	Lülitusväljund		1 aktiivne fotosidi väljund
			Väljundrežiim: 2 kanaliga relee kontakti väljund puudub
	Analoogväljund		Väljundrežiim: 1, 2 või 4 kanaliga väljund, 0 - 20mA,4 - 20mA programmeeritav
			kandevõime Vähem kui 500Ω või sellega võrdne
Täpsusklass	Sagedus {{0}},05 Hz, reaktiivelektrienergia klass 1, teised 0,5 klass
Toiteallikas	DC100~350V; AV 85~265V; (Instrumendi juhtmestik peab olema ülimuslik)		energiatarve<5VA
Turvalisus	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Vahemikus		Modbus RTU:1~ 247;
Keskkond	Temperatuur	Töö: -10 kraadi ~ pluss 55 kraadi hoiuruumi: -25 kraadi ~ pluss 75 kraadi
	Niiskus	Vähem kui 93 protsenti suhtelisest õhuniiskusest või sellega võrdne Mittekondenseeruv
	Kõrgus merepinnast	Vähem kui 2500 m või sellega võrdne

Funktsioon

Arvesti tüüp

Põhifunktsioon

Kuju

Valikuline funktsioon

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC mõõtmine;

aktiivvõimsuse, reaktiivvõimsuse, võimsusteguri mõõtmine;

Kolmefaasiline vool, pinge, sageduse mõõtmine

96 ruut

Switching4DI pluss 1 impulss pluss RS485 communication (/KC)
Switching2DI2DO plus RS485 communication (/ KC)
Switching4DI pluss RS485 Communication (/KC)
2 kanaliga saateväljund pluss 2 impulssi pluss RS485 side (/MC)

PZ96L-E3/*

PZ96L-E4/*

Juhtmed

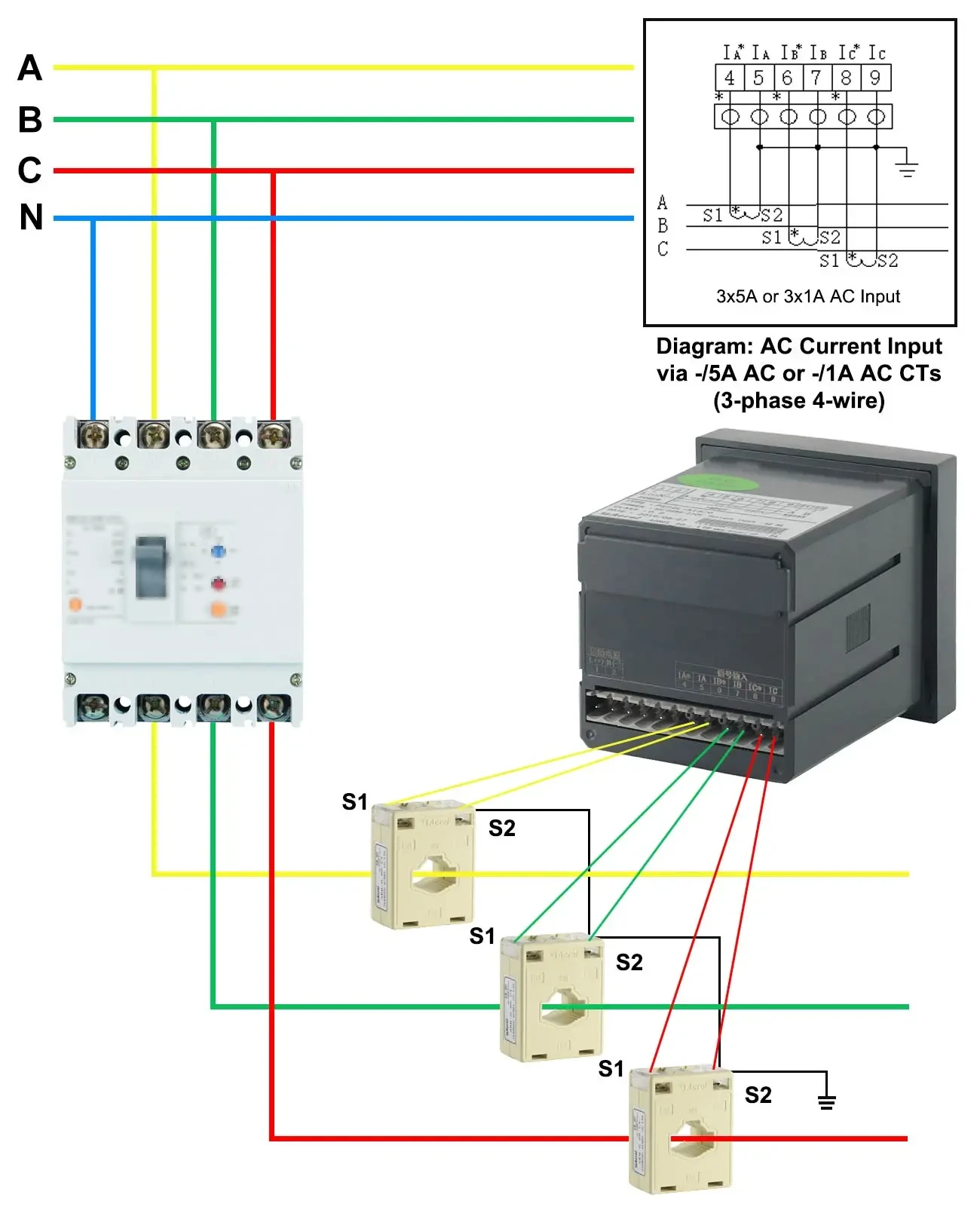

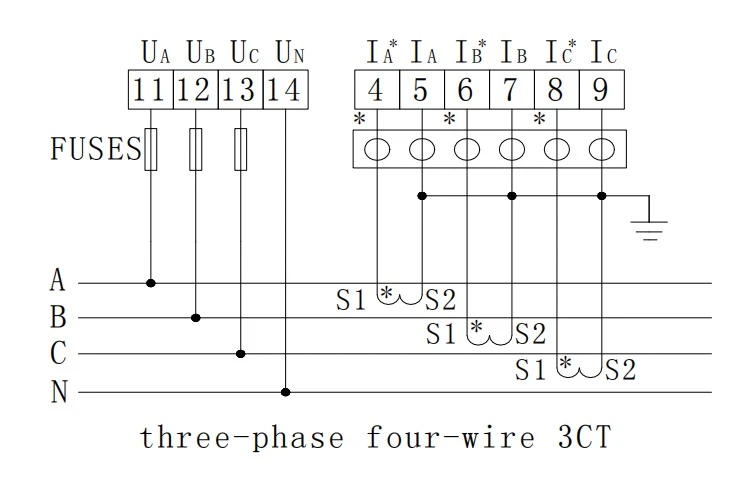

Joonis 1 Kolmefaasiline neljajuhtmeline 3CT

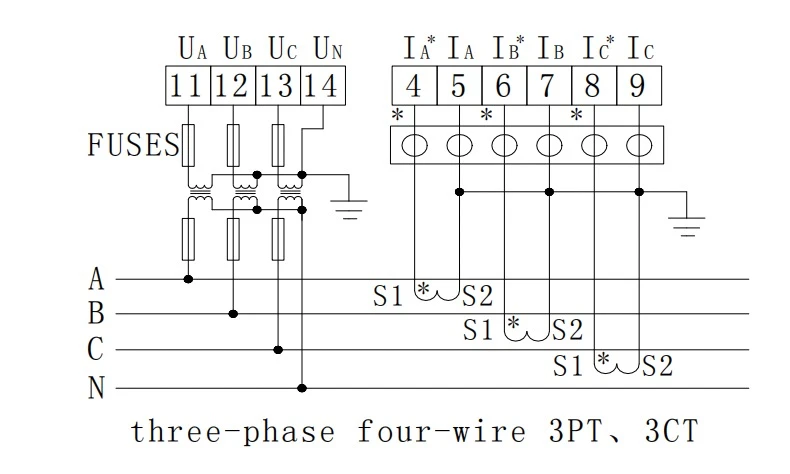

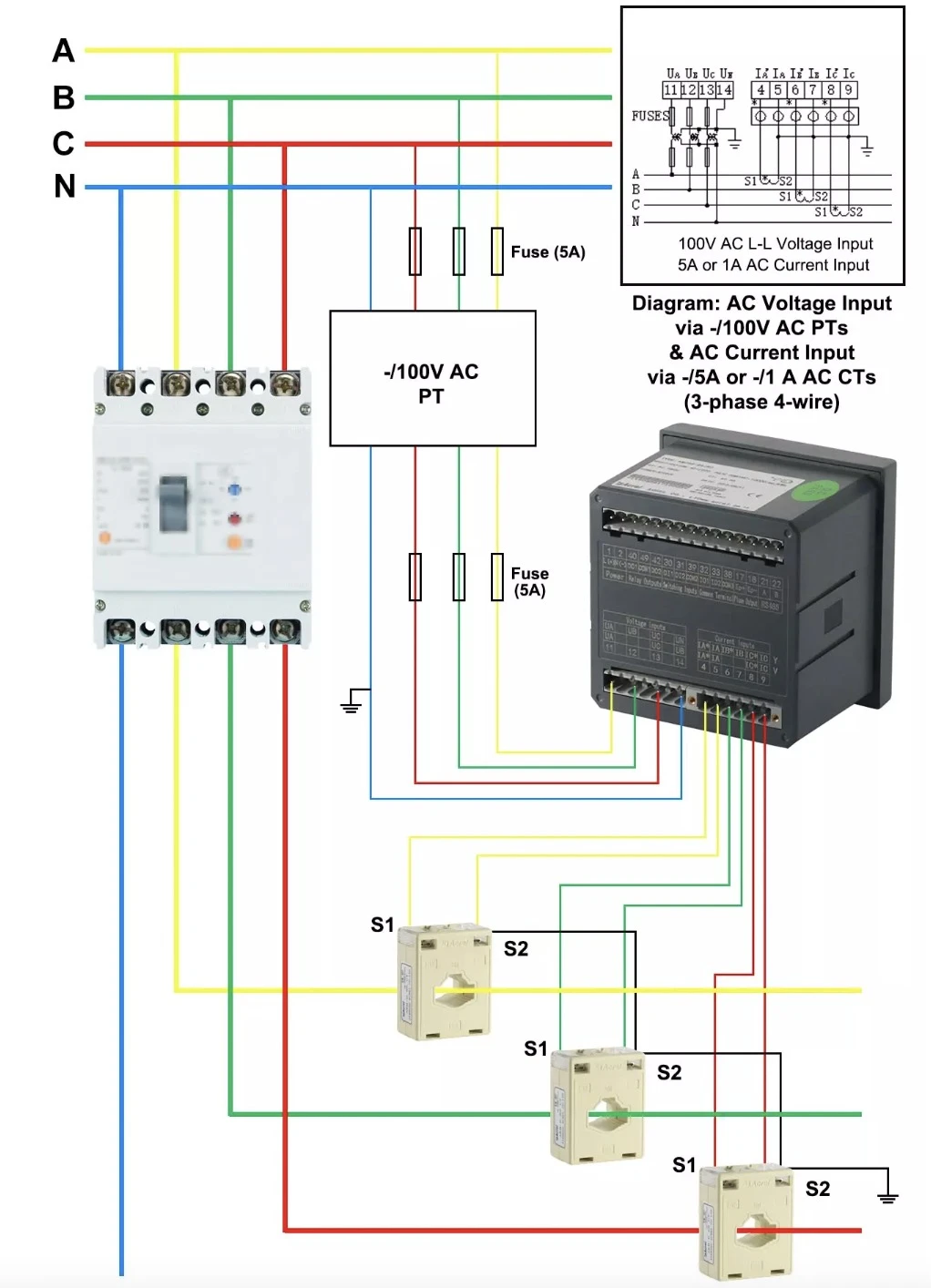

Joonis 2 Kolmefaasiline neljajuhtmeline 3PT, 3CT

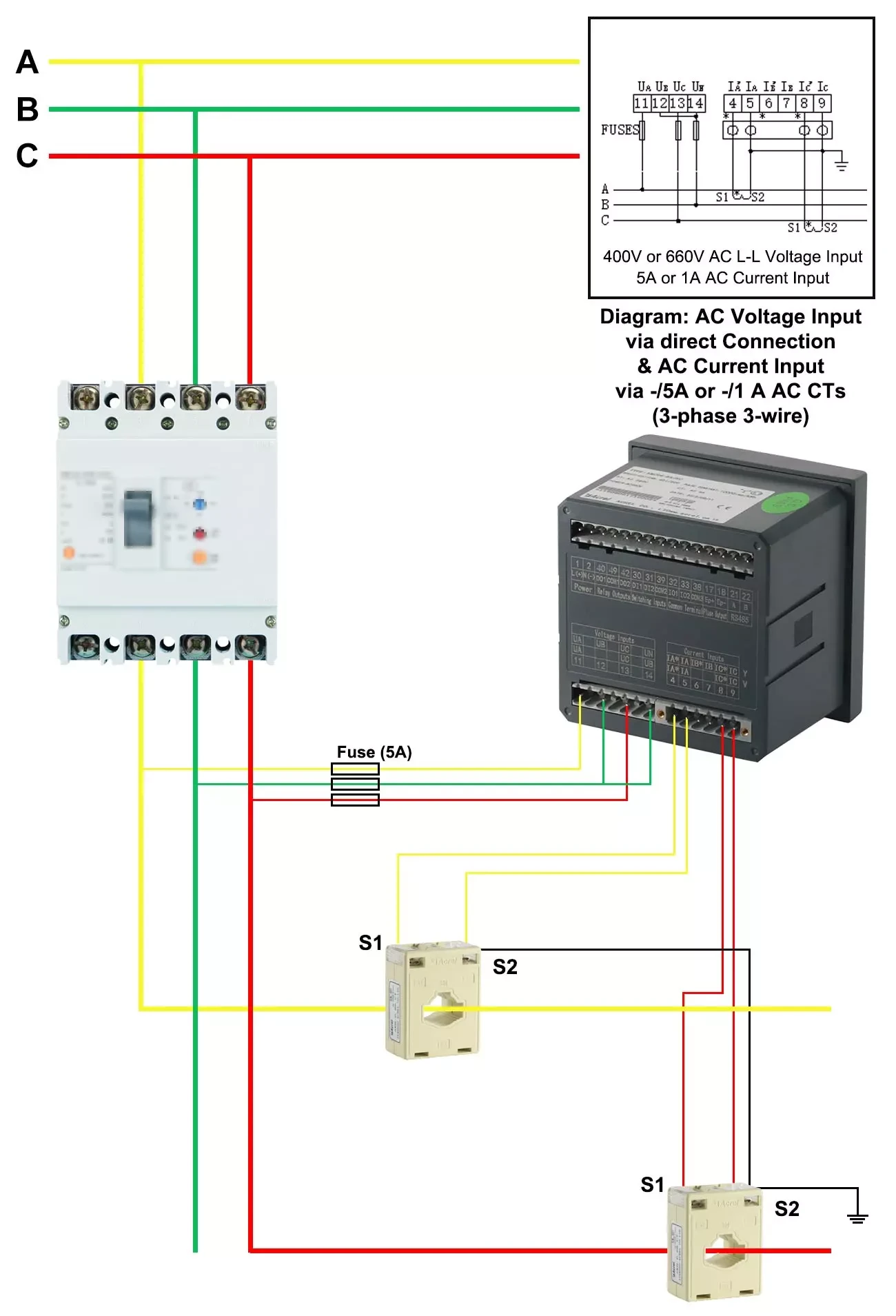

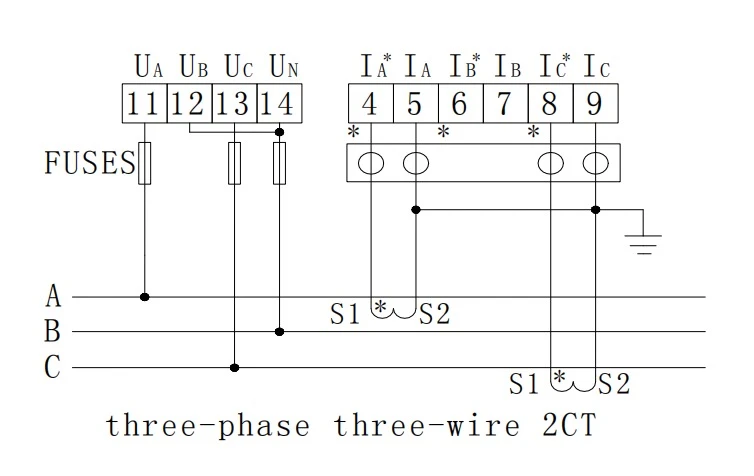

Joonis 3 Kolmefaasiline kolm juhe 2CT

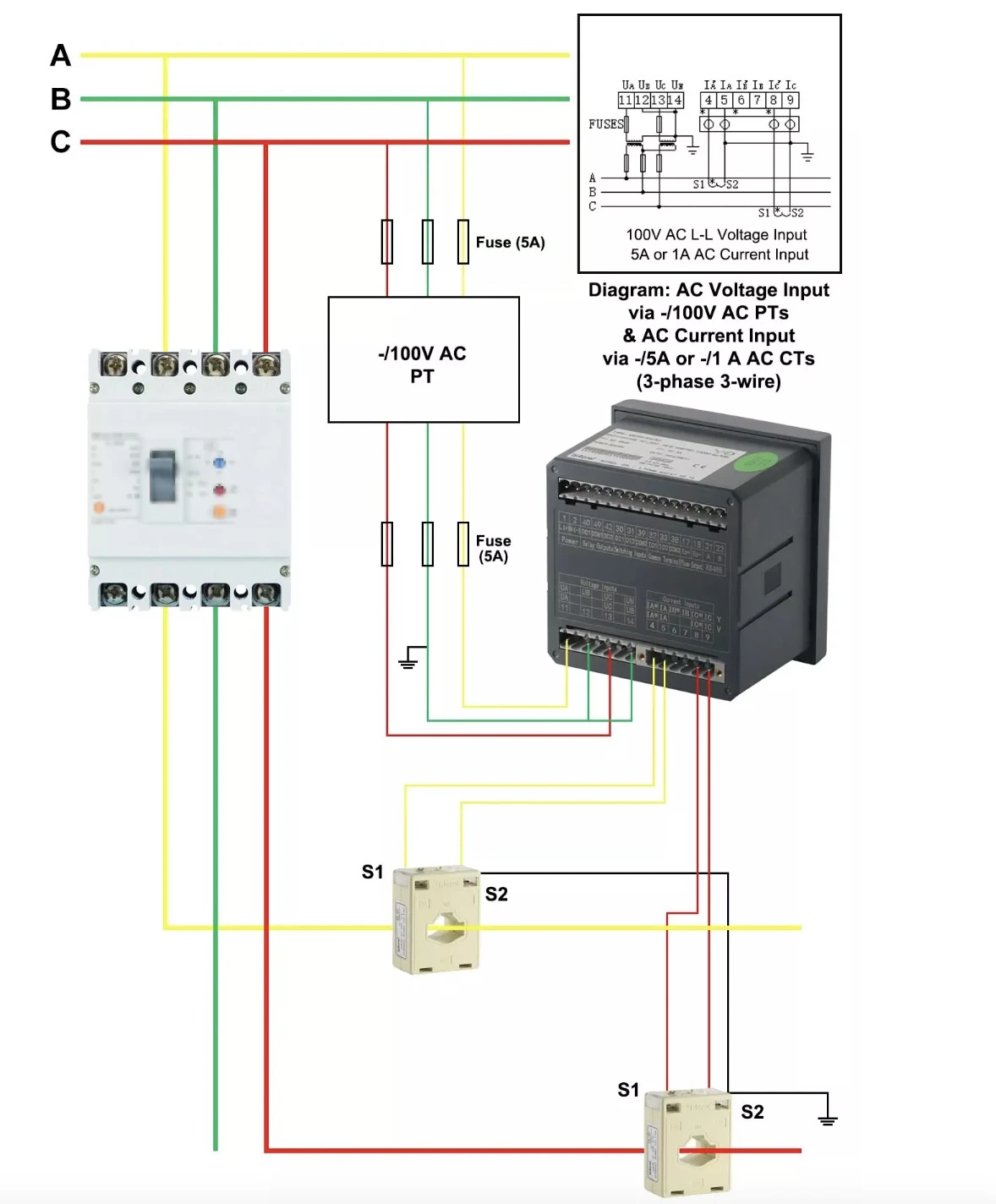

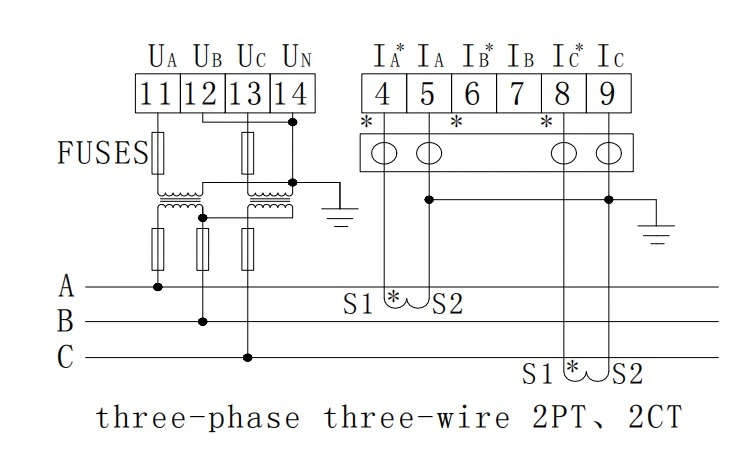

Joonis 3 Kolmefaasiline kolme juhtmega 2CT 2PT
