Teave

Iseloomulik

1) Suhtlemine:RS485/Modbus-Rtu

2) Mitmeahelaline:A pluss B sõltumatu 2 ahelaga DC24V väljund

3) Hinnang U ja I:U: AC 220V/380V I:5A

Funktsioon

·A pluss B sõltumatud 2 ahelat kolmefaasilise põhiliini siini pinge, vool, aktiivvõimsus, reaktiivvõimsus, näivvõimsus, võimsustegur, aktiivenergia, reaktiivenergia, null-maa pinge, lekkevool, nulljärjestusvool, summaarne harmooniline sisaldus (THD), 2-63 harmoonilised, ümbritseva õhu temperatuur ja niiskus.

· 8 lülitusolekusisendit,

·4 lülitusoleku väljundit, 2 lekke jälgimist

·3 RS485 sidet

Paigaldamine

DIN 35mm

Mõõtmed (P*L*K):

180*90*45

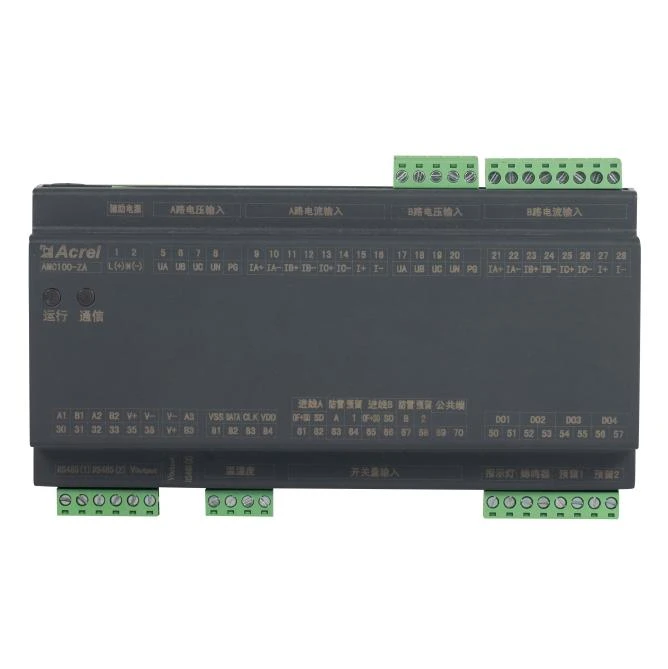

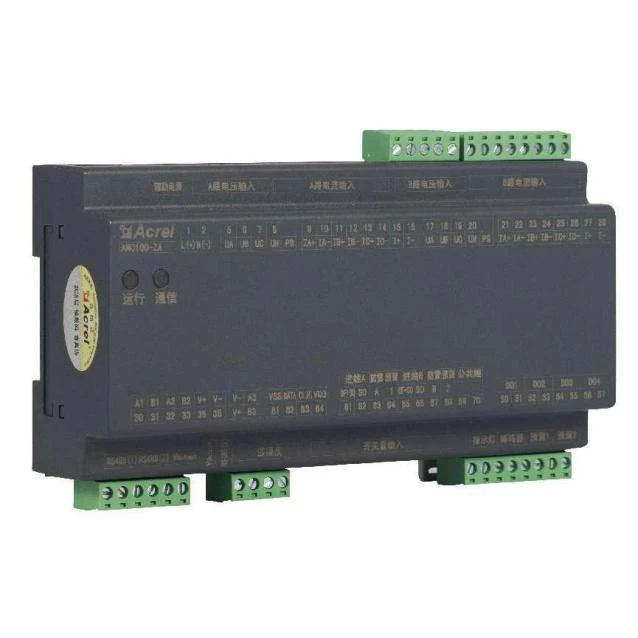

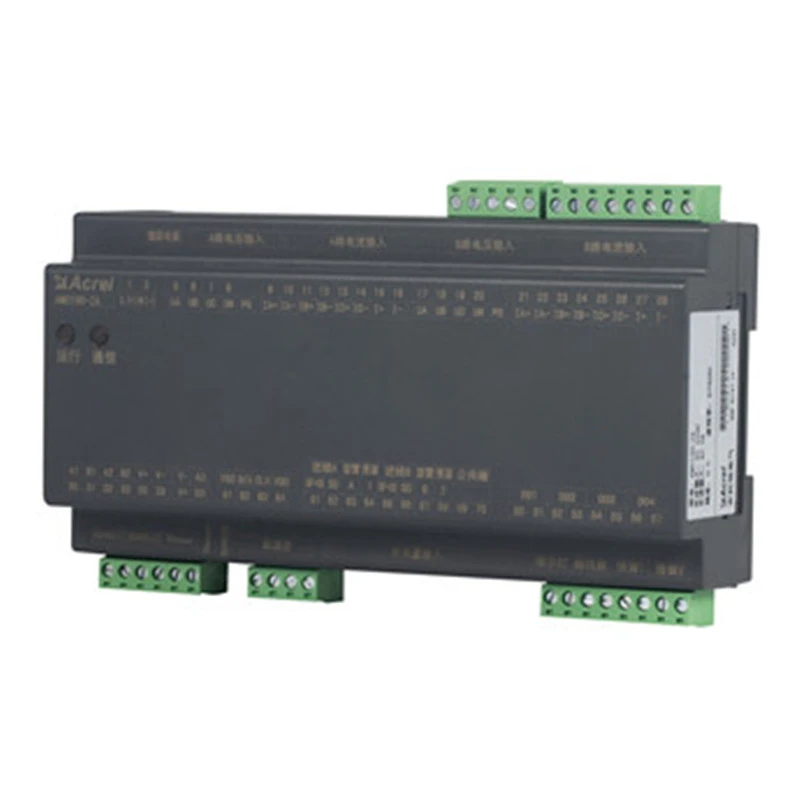

Välimus

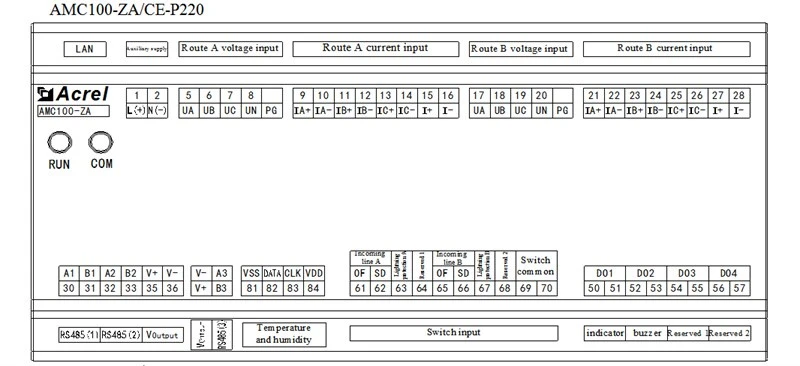

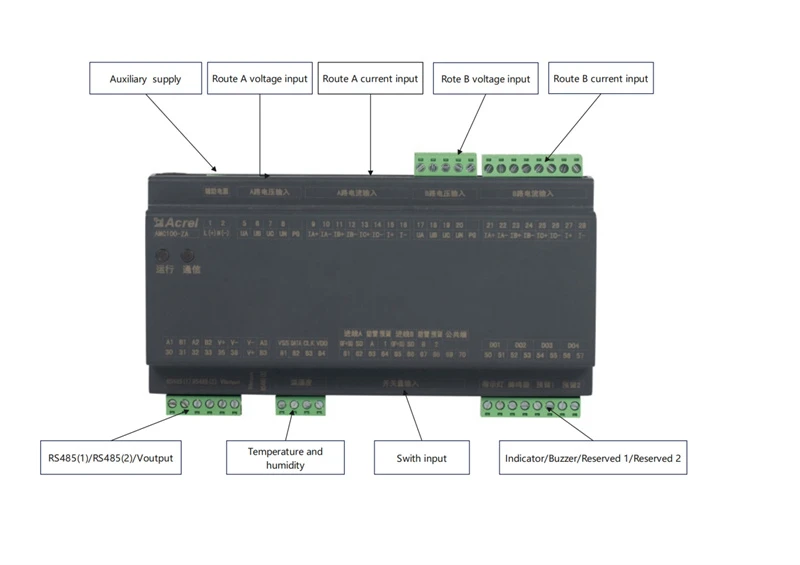

Juhtmed

Parameeter

Jaotussüsteem		AC
Siini pinge	Nimipinge	220V
	Mõõtevahemik	±20 protsenti
	Ülekoormus	Hetkeline pinge 2 korda/sek
Voolu sissetulev ahel	Hinnatud	Sekundaarne 5A
	Vahemik	0-6A
	Ülekoormus	Pidev 1,2 korda, hetkeline 10 korda/sek
Täpsus	Sissetulev liin	Pinge/voolutase {{0}},2, aktiivvõimsus/energiatase 0,5, reaktiivvõimsus/energiatase 1
	Temperatuur	±1 kraadi
	Niiskus	±5 protsenti
Sagedus		AC45-65Hz
Lisatoiteallikas		AMC100-ZA: signaal toite võtmiseks (vähem kui 15 W või sellega võrdne) AMC100-ZA-P220: 220 V sõltumatu toiteallikas AMC100-ZA-P24: DC 12-24 V sõltumatu toiteallikas
Isolatsioonitakistus		Isolatsioonitakistus kõigi klemmide ja kesta juhtivate osade vahel ei ole väiksem kui 100MΩ
Lüliti väljund		4 kanalit 3A 250VAC/3A 30VDC
Lülitage sisend		8 kuiva sõlme
Suhtlemine		1 isoleeritud RS485/Modbus-RTU taustsüsteemiga 1 RS485/Modbus-RTU puuteekraaniga 1 RS485/Modbus-RTU ühendus allavoolu moodul Valikuline 1-kanali Etherneti sidefunktsioon
Paigaldamine		DIN35mm siini või põhjaplaadi paigaldus

Tsitaat

Kuju	Tüüp	Funktsioon	FOB Shang Hai (USA dollarites)
	AMC100-ZA	Kahe kolmefaasilise vahelduvvoolu sisendahela A pluss B täisvõimsuse parameetrite jälgimine, 8 lülitusoleku sisendit, 4 lülitusoleku väljundit, 2 lekke jälgimist, 1 temperatuuri ja niiskuse tuvastamist, 3 RS485 sidet	148
	AMC-FA30	Jälgige kokku 30 haru A pluss B kahe vahelduvvoolu pistikupesa ja 1 RS485 side täisvõimsuse parameetreid	133
	AMC-FA48	Jälgige kokku 48 kahe vahelduvvoolu pistiku A pluss B haru ja 1 RS485 side võimsusparameetreid	177
	AMC-FAK30	Jälgige täisvõimsuse parameetreid ja lülitite olekut kokku 30 haru A pluss B kahe vahelduvvoolu pistikupesa ja 1 RS485 side puhul	177
	AMC-FAK48	Jälgige täisvõimsuse parameetreid ja lülitite olekut kokku 48 kahe vahelduvvoolu pistiku A pluss B haru ja 1 RS485 side puhul	237
	AMC100-ZD	Jälgib pinget, voolu, võimsust ja elektrienergiat kahe sõltumatu sissetuleva liini A pluss B, 8 lülitussisendi, 4 lülitusväljundi, 1 temperatuuri ja niiskuse tuvastamise ning 3 RS485 side vahel	148
	AMC100-FD30	Jälgige kahe alalisvoolu väljuva liini A pluss B täisvõimsuse parameetreid kokku 30 harus ja 1 RS485 sides	133
	AMC-FD48	Jälgige kahe alalisvoolu väljuva liini A pluss B täisvõimsuse parameetreid kokku 48 harus ja 1 RS485 sides	177
	AMC100-FDK30	Jälgige täisvõimsuse parameetreid ja lülitusolekut (aktiivne) kahe alalisvoolu pistikupesa A pluss 30 haru ja 1 RS485 side puhul	177
	AMC{0}}FDK48	Jälgige täisvõimsuse parameetreid ja lülitusolekut (aktiivne) A plus B kahe alalisvoolu pistikupesa 48 haru ja 1 RS485 side puhul	237
