Kirjeldus

Ühefaasiline elektriarvesti ADL100 on mõeldud ühefaasilise aktiivenergia mõõtmiseks madalpingesüsteemides, samal ajal saab see mõõta elektrilisi parameetreid nagu pinge, vool, võimsus jne. Samuti on võimalik valida RS485. Selle võimsusmõõturi eelisteks on väiksem maht, kõrge täpsus, hea elektromagnetiline ühilduvus, lihtne paigaldamine jne. Kõik arvestid vastavad elektrooniliste võimsusmõõturite tehnilistele nõuetele IEC62053-21, IEC62053-22 standardites.

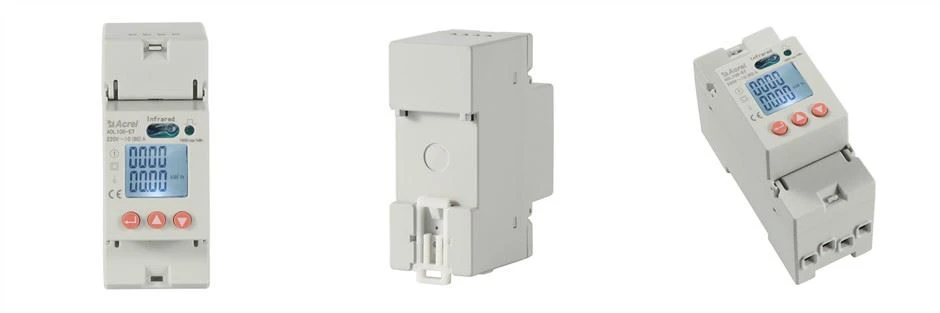

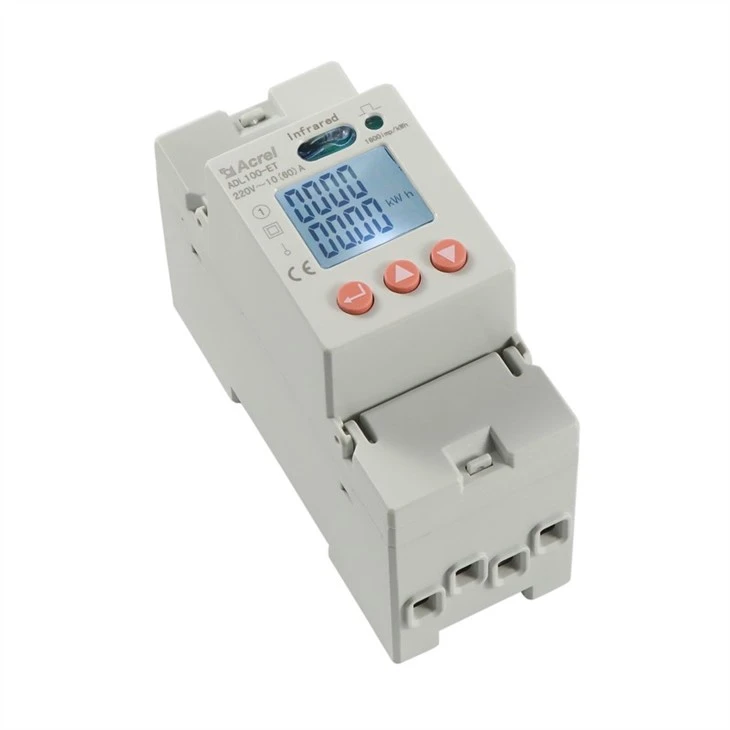

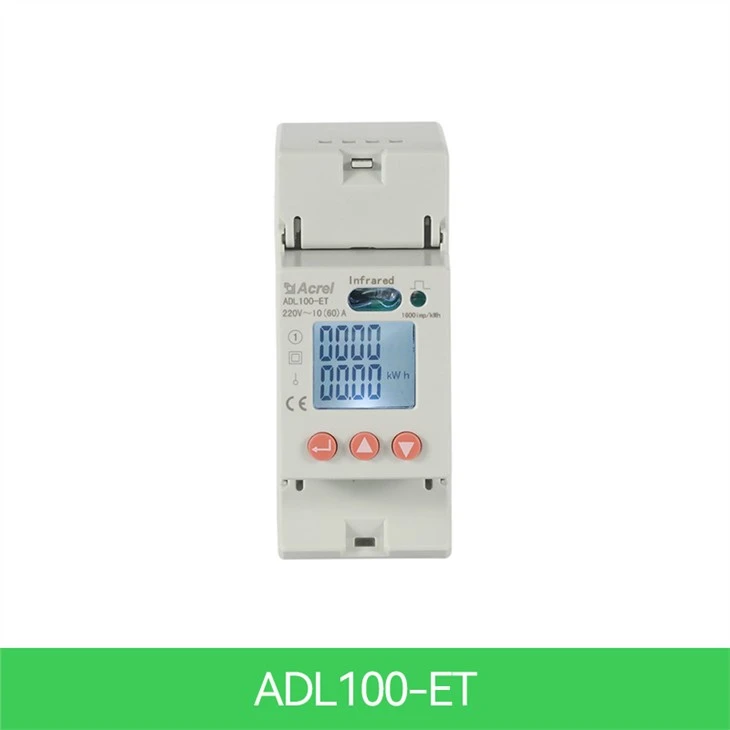

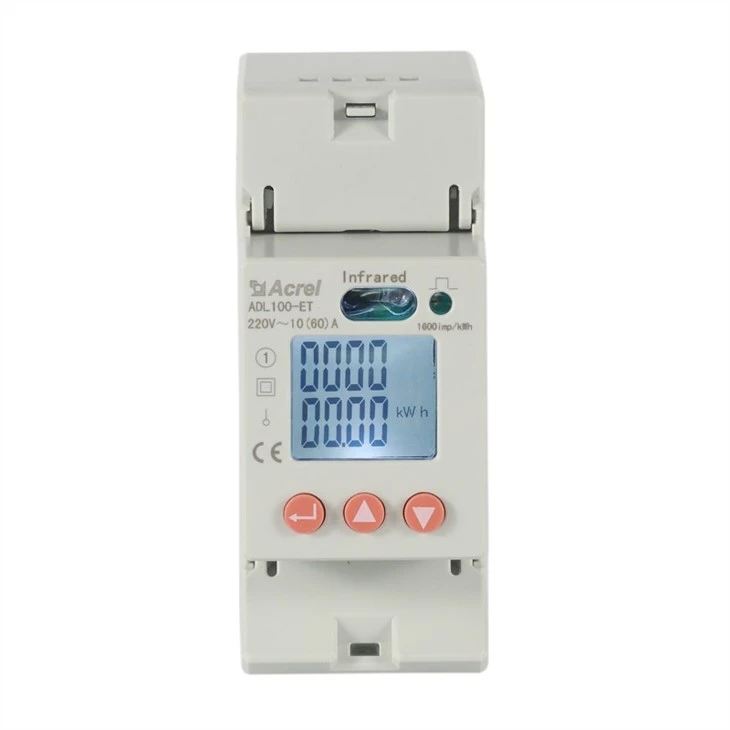

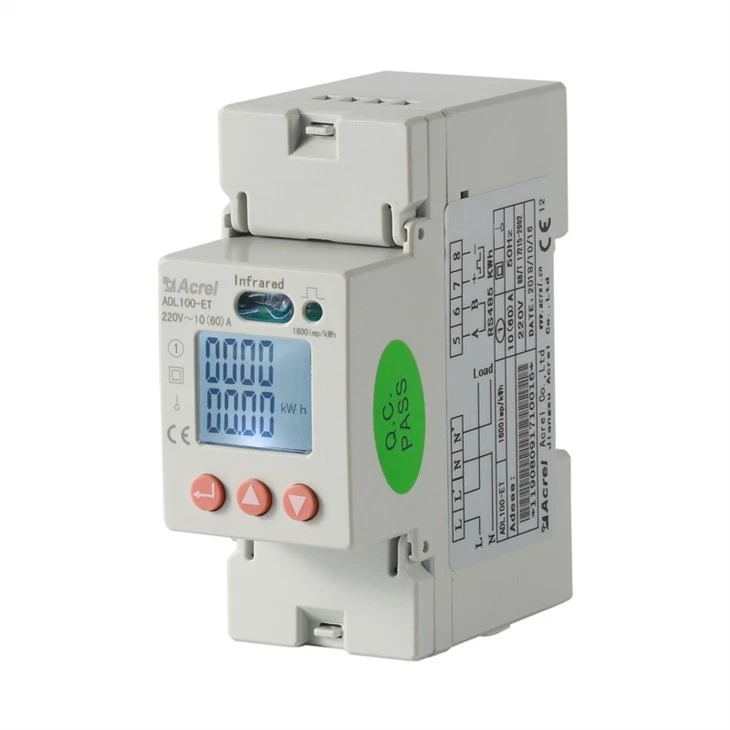

Välimus

1.1

Parameeter

Sisendpinge	Võrdluspinge	AC 220V
	Võrdlussagedus	50 Hz
	Energiatarve	<10VA
Sisendvool	Põhivool	10A
	Maksimaalne vool	60A
	Käivitusvool	4‰Ib
	Tarbimine	<4VA (Maximum current)
Mõõtmise jõudlus	Mõõtmise täpsus	1 klass
Mõõtmise jõudlus	Mõõtmisvahemik	000000.00~99999999 kWh
Kella täpsus		Viga Väiksem või võrdne 0.5 s/d
Aktiivne pulss	Impulsi laius	80±20ms
Aktiivne pulss	Pulsi konstant	1600 imp/kWh, LED
Suhtlemine	Liides	RS485 (A+, B-)
	Ühendusrežiim	Varjestatud keerdpaarjuhtmed
	Protokoll	MODBUS-RTU

Funktsioon

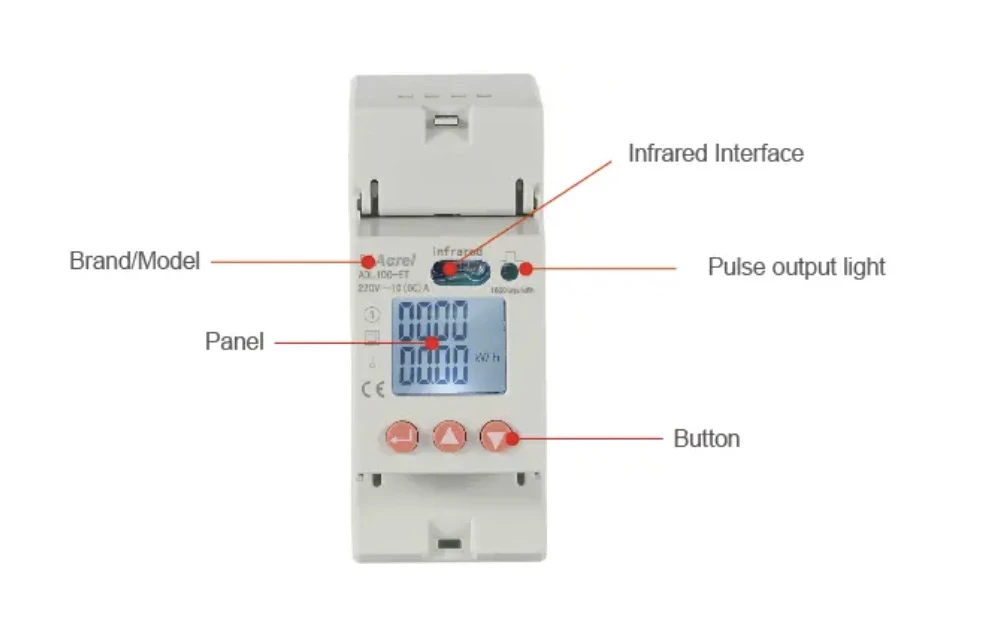

intro

Funktsioon	Funktsiooni kirjeldus	Funktsiooni pakkumine
kWh mõõtmine	Ühefaasiline aktiivne kWh (positiivne ja negatiivne)	■
Elektriliste parameetrite mõõtmine	Pinge, vool, aktiivvõimsus, reaktiivvõimsus, näivvõimsus, võimsustegur ja sagedus	■
LCD ekraan	8-bitise sektsiooniga LCD	■
Võtme programmeerimine	3 klahvi parameetrite, nagu kood, aadress, edastuskiirus, mitmetariifne ja sideprotokoll, seadistamiseks	■
Impulsi väljund	Aktiivse energia impulsi väljund	■
Mitmetariifne	Kohandage 4 ajavööndit, 2 ajavahemiku loendit, 14 ajavahemikku päevade kaupa ja 4 tariifimäära	□F
Suhtlemine	Sideliides: RS485, Sideprotokoll: MODBUS-RTU	□C
Suhtlemine	Infrapuna side	■

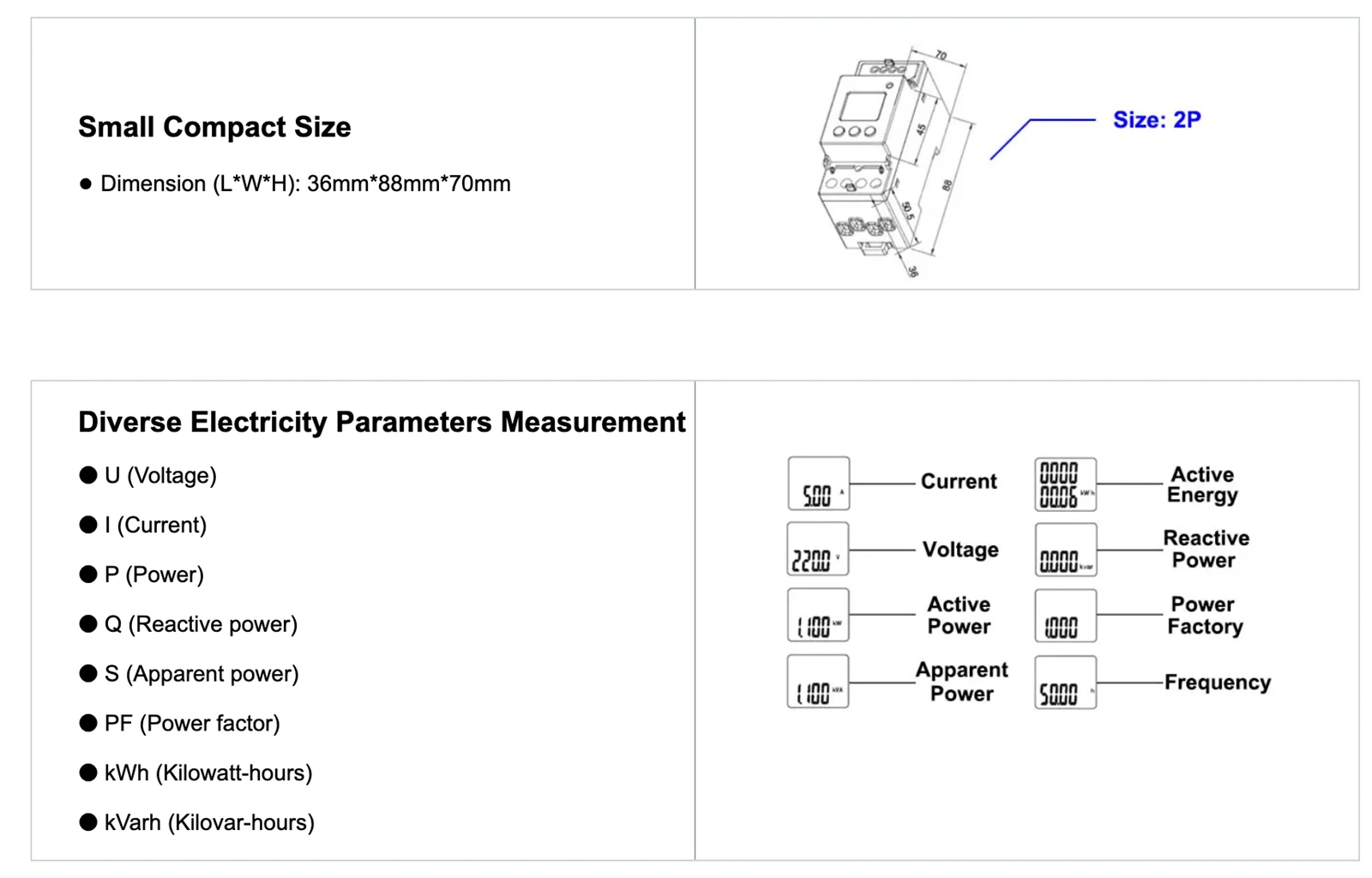

function-min

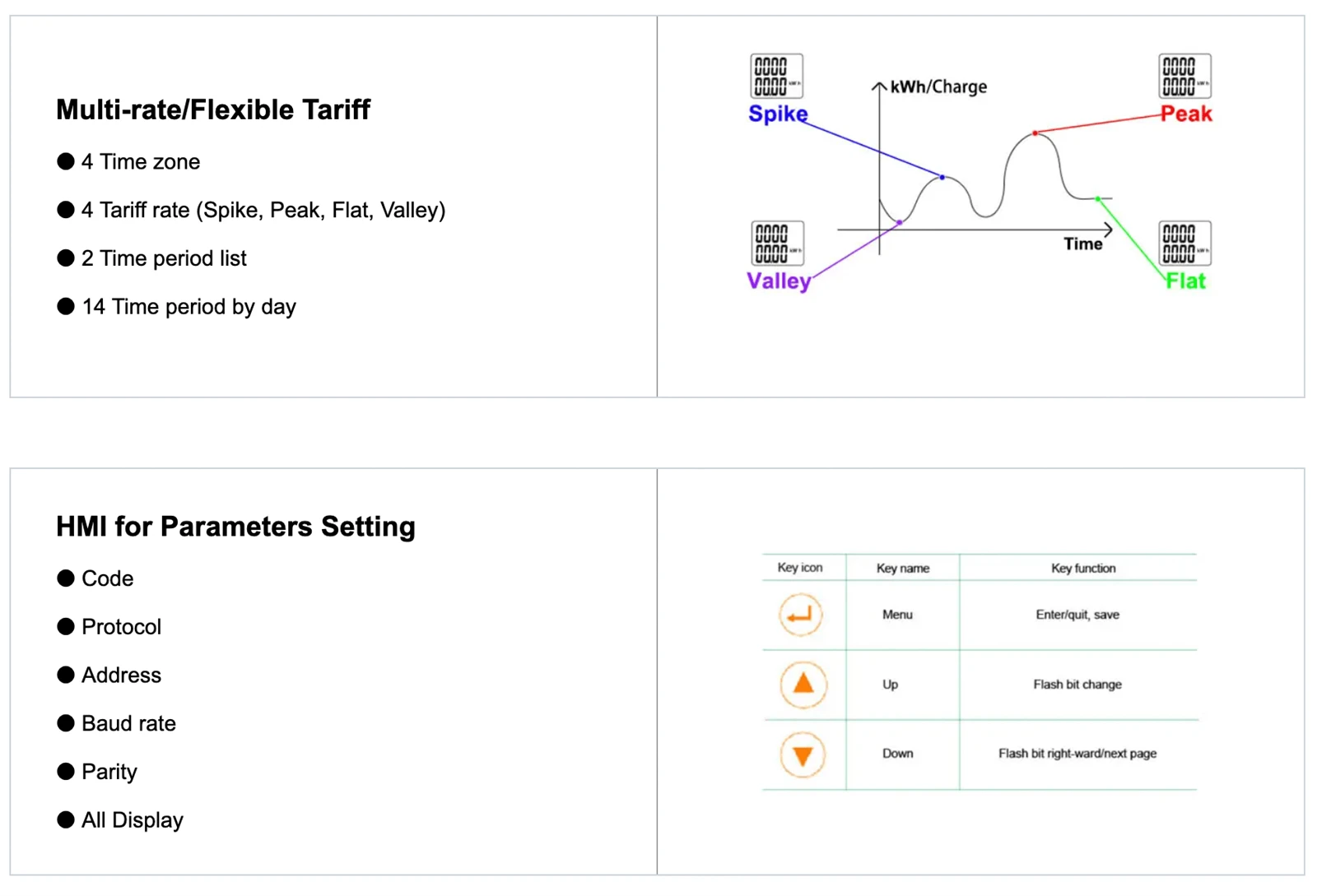

function2-min

Mõõtmed

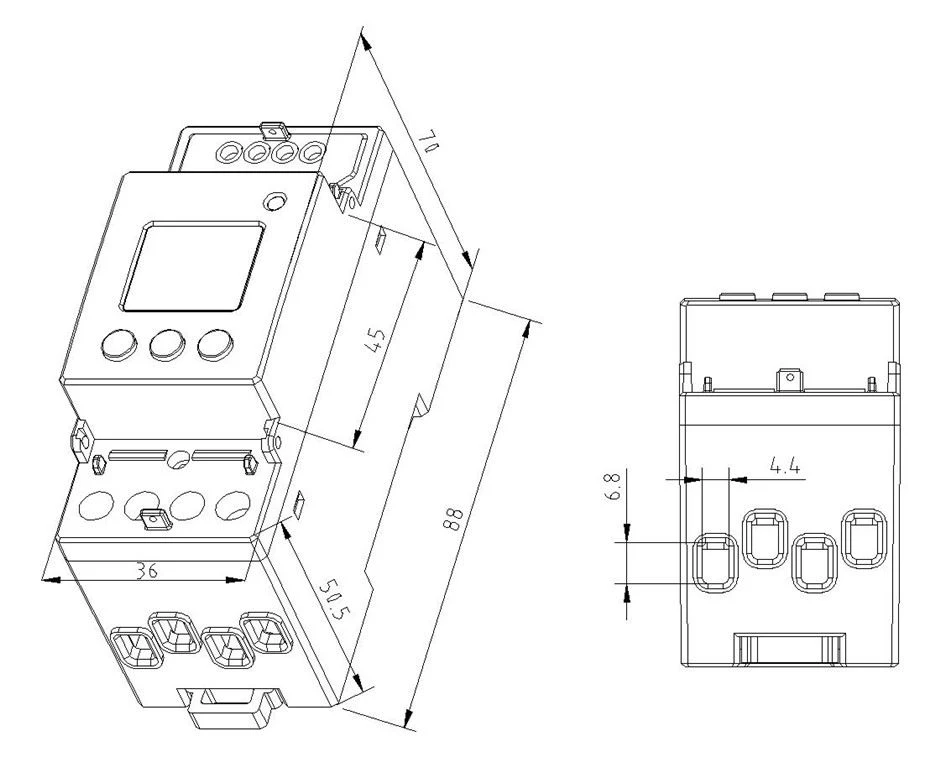

1.2_

Instrumendi mõõtmed

Märkus: pöördemoment ei tohi olla suurem kui 4.{1}}N·m

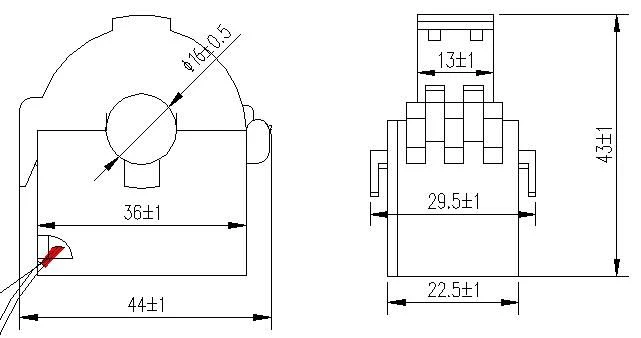

1.3

Trafo välismõõtmed

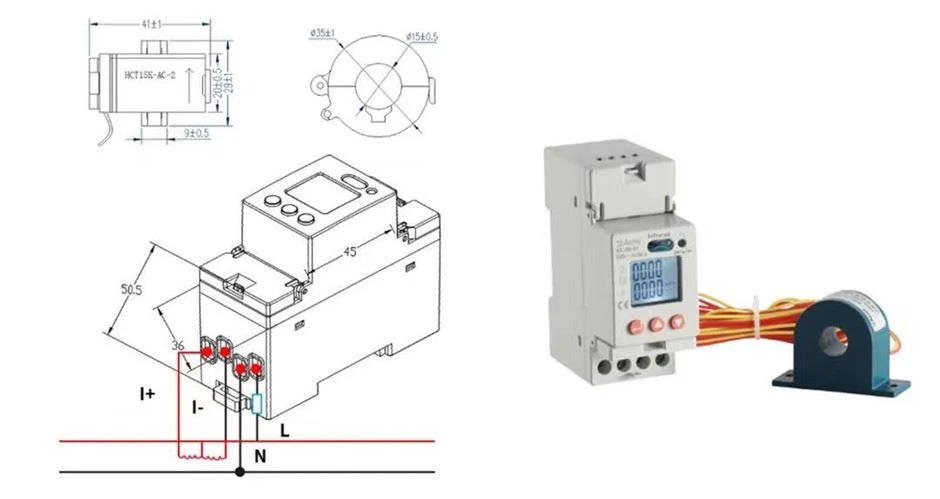

Juhtmed

1.4_

1.5

10(60)A

Ühefaasiline elektriarvesti ADL100 kasutas otseühenduse meetodit. Palun pöörake juhtmestiku ühendamisel tähelepanu sisend- ja väljundsuunale ning keerake korralikult kinni, et vältida arvesti ebatavalist tööd.
