Kirjeldus

Võimsus	AC/DC100~265V ≤6VA ≤8VA
Energiatarve	≤2W
Punktid	≤240 punkti
Resolutsioon	0.1℃
Temperatuurivahemik	-50℃~+125℃
Täpsus	±1℃
Juhtmeta sagedus	470M
Kaugus	Transiiveri andur 150 m (avatud), repiiteri kaugus 1 km (avatud)
Sideport	RS485
Protokoll	MODBUS-RTU
Baud (bps)	2400、4800、9600、19200
Relee väljund	2 passiivset väljapääsu, 5 A/AC250V, 5A/DC30V võimsus
Töökeskkond	Temperatuur:-20 ℃～+55 ℃； Niiskus≤95%

Seotud tooted

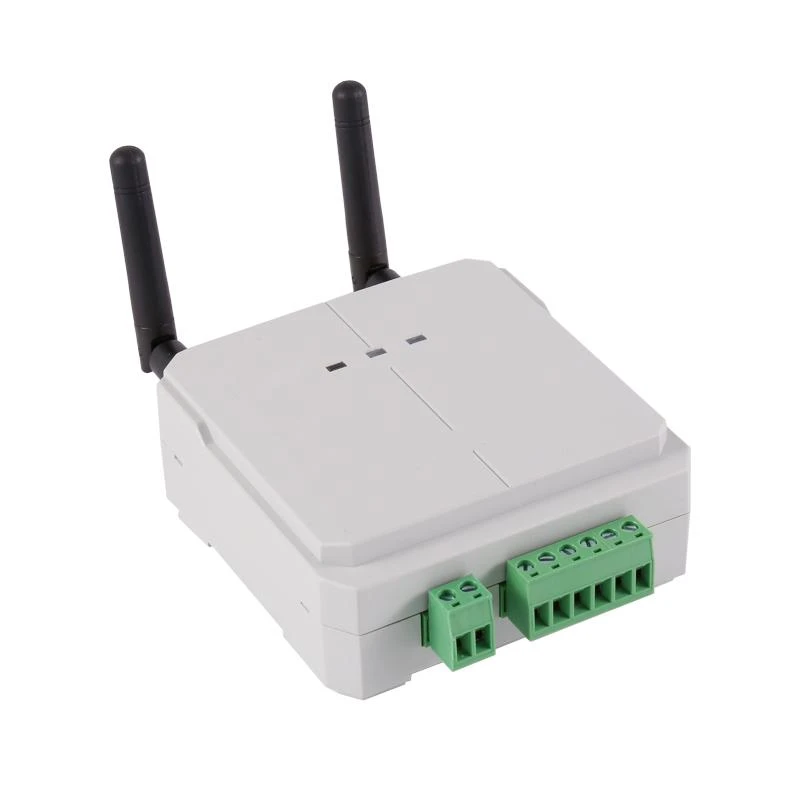

ATC600-C andmeadapter

●Juhtmevaba temperatuuri mõõtmine;

●240 punkti mõõtmine;

●1 RS485 jadaühendus, Modbus-RTU;

●2 häirereleed;

●Toiteallikas on kohandatud AC/DC 220V, AC/DC110V

●Din Rail paigaldus

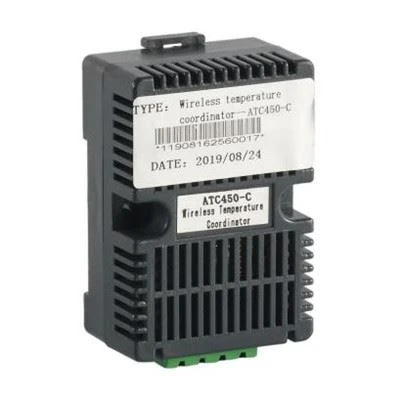

ATC450-C

●Juhtmevaba temperatuuri mõõtmine;

●60 punkti mõõtmine;

●1 RS485 jadaühendus, Modbus-RTU;

●Toiteallikas kohandub 24V DC-ga.

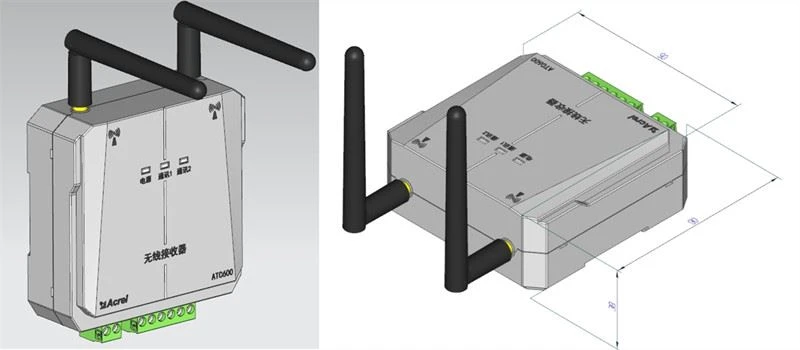

Välimus

$47S_TFXM$COXV)S`{YSK)AG$

Mõõtmed

90*90*39mm (P*L*K)

Juhtmevaba temperatuuri mõõtmise transiiver ATC600 klemmiplokk. 1、2 on toiteklemmid, 3、4 on DO1 väljund, 5、6 on DO2 väljund, 7、8 on RS485 liidese A- ja B-klemm.

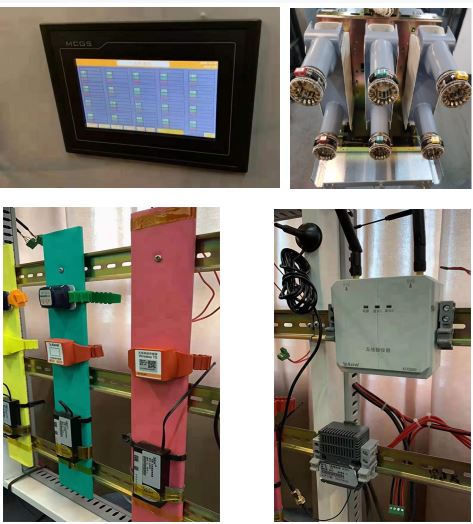

Paigaldamine

3HOZ@8GYP(@O528}9B~3{1B

Tüüpiline lahendus

UZ%13}]OO}5AB9RX(N196PQ

ARTM-seeria elektrikontaktiga võrgutemperatuuri mõõtmise seade koosneb juhtmevabast temperatuurimõõteandurist ja vastuvõtu-/kuvaterminalist. Kõik temperatuuriandmed saab üles laadida juhtmevaba temperatuuri mõõtmise süsteemi, et teostada elektriliste kontaktide igakülgset jälgimist muundamis- ja jaotusprotsessis.

PAIGALDUS-- VASTUVÕTJA

Soovitus:

Madalpinge sissetulev peakapp on varustatud 6 punktiga; kondensaatorikapp on varustatud 3 punktiga; väljuv kapp on varustatud 3 punktiga iga vooluringi jaoks.
