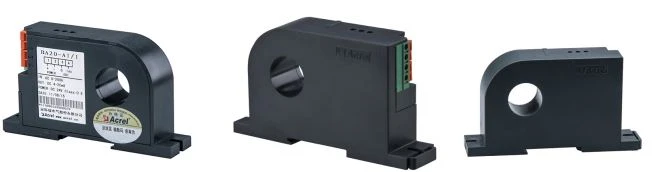

0-5V praegune andja

BA-seeria analoogväljundiga anduri tooted rakendavad elektromagnetilise induktsiooni põhimõtet, et mõõta vahelduvvoolu elektrivõrgus reaalajas ning kasutada konstantset voolu ja lineaarset kompensatsioonitehnoloogiat, et isoleerida ja muuta see standardseks alalisvoolu signaali väljundiks.

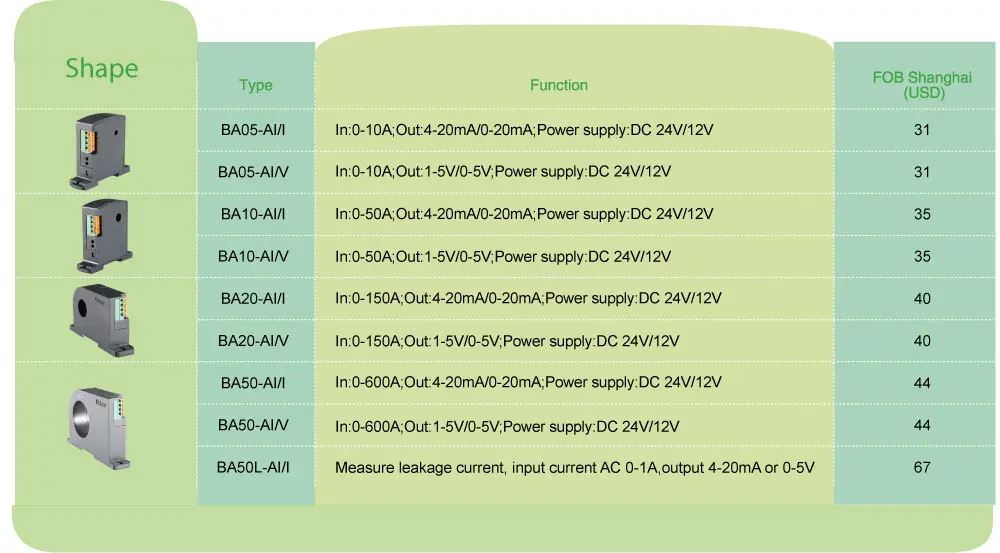

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Abijõud	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Tarbimine		≤1W	≤1W	≤1W	≤1W	≤1W
Läbi augu suurus		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Sisend	Hoovus	AC 0 ~ (0,5 ~ 10)A	AC 0 ~ (8 ~ 50)A	AC 0 ~ (40 ~ 200)A	AC 0 ~ (60 ~ 600)A	AC 0 ~ (0.1 ~ 1)A (lekkevoolude piiramine)
Väljund	Nimiväärtus	DC4-20mA või 0-20mA, 0-5V, 0-10V jne
	Koormuse takistus	Voolu väljund≤500Ω,Pinge väljund≥1kΩ
Täpsusklass		0.5%
Reageerimisaeg		≤350ms
Temperatuur		Töö:-10 kuni +55°C Ladustamine:-25 kuni +70°C
Temperatuuri koefitsient		≤200 ppm/°C
Paigaldus		(Raudtee) DIN35,kinnita kruvidega kabiinile
Standardid		GB/T 13850

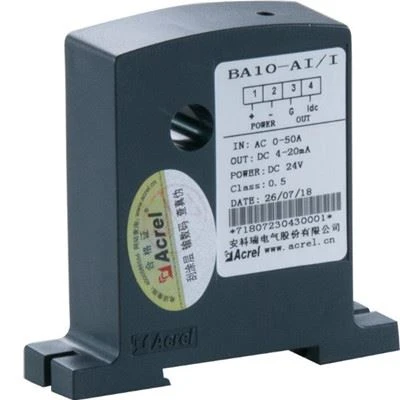

	BA10-AI/I ● Rakendus: Tööstusautomaatika ● Sisend: vahelduvvoolu mõõtmine kuni 50A ● Ülekoormus: 1,2 korda nimiväärtusest ● Väljund: DC 4-20mA
BA50L-AI/I ● Sisend: 0-1A lekkevool ● Väljund: DC 4-20mA ● Lekkevoolu mõõtmine ● Ülekoormus: 1,2 korda nimiväärtust

● Suurem täpsus

● Suurem isolatsioonitase

● Kõrgem ohutustase

● Väiksem tarbimine

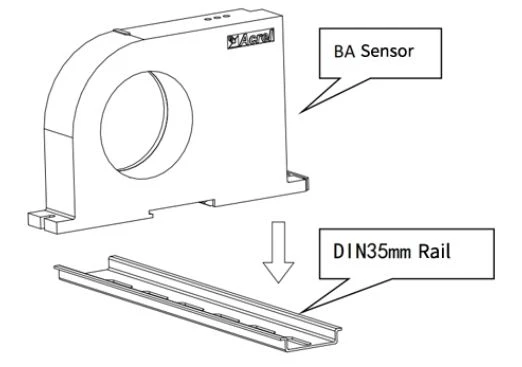

Valige sobiv koht standardse DIN35mm rööpa paigaldamiseks ja BA anduri paigaldamiseks rööbastele;

Valige kapi alumisel paneelil sobiv koht kahe keermestatud augu avamiseks, mis vastavad paigaldatud anduri fikseeritud augu asendile; Pärast anduri paigaldamist paigaldage positsioneerimiskruv

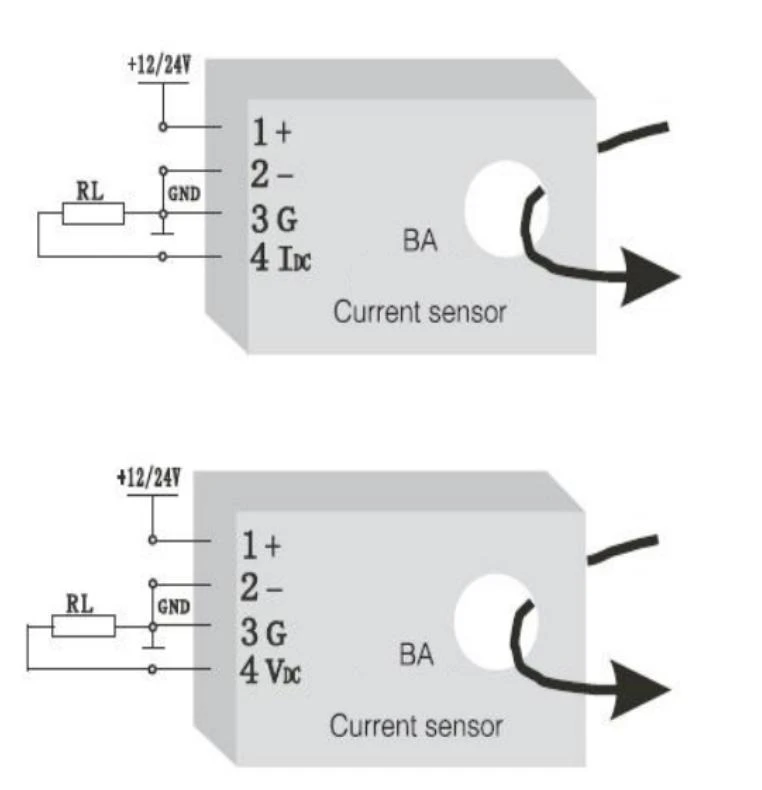

1 —— + Positiivne toiteallikas (ei ole ümber pööratud)

2 —— - Jõud MAA

3 – G(Praegune väljund negatiivne, mida saab jagada toiteallikaga)

4 —— IDC(Vooluväljundi positiivne),VDC(Pinge väljund positiivne)
