Ülevaade

Acrel BD seeria elektrisaatja on seade, mis suudab isoleerida ja edastada elektrilisi parameetreid, See kolmefaasiline voolu anduri töötab saatjana, mis muundab vahelduvvoolu või pinge lineaarseks alalisvoolu analoogsignaaliks, isoleerides sisendi ja väljundi. Tooted vastavad GB / T 13850-1998 standardile.

Funktsioon

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

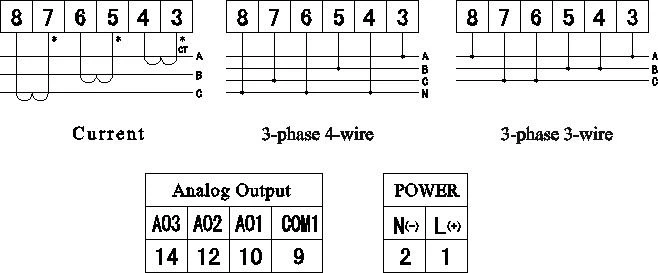

Faas ja juhtmestik	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Sisend	Pinge	Otsene L-L	Kuni 480V AC
		Otsene L-N	Kuni 276V AC
		Välise PT-ga	○	○	○	○	○
	Hoovus	Otsest	Kuni 5A AC
	Hoovus	Välise CT-ga	○	○	○	○	○
Väljund	Normaalväärtuse	DC:4-20mA、0-20mA, 0-5V, 0-10V, nii edasi
	Laadimistakistus	Praegune väljund≤600Ω Pinge väljund≥1000Ω
	Ripple sisu	<0.5% peak="">
Mõõtmise	Pinge	□	—	—	□
	Hoovus		—	—	□	□	□
	Aktiivne/reaktiivne võimsus	—	—	—	—	□	□
	Näiline jõud	—	—		—	□	□
	Võimsustegur	—	—	R	—	□
	Sagedus					□	□
Energiamõõtmine	±KWh	—	—	—	—	—	○
Täpsusklass	0.5%
Teatis	Liides: RS485 Protokoll: Modbus-RTU			—
Analoogväljund	DC 0-5V,0-10V,0-20mA,4-20mA
Impulsi väljund

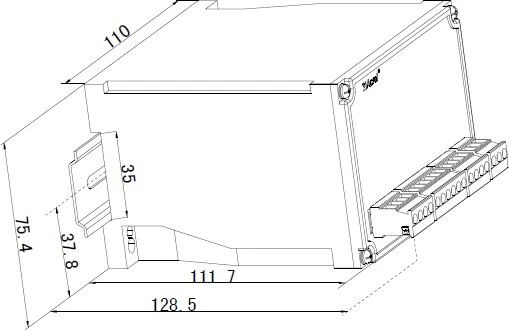

Mõõtmed(mm)	Korpus(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Abijõud		85-265V AC / DC, DC24V, DC48V
Temperatuur	Toiming	-10 kuni 55°C
Temperatuur	Ladustamine	-25 kuni 70°C
Õhuniiskus		Kuni 95%, kondenseeruda
Paigaldus		(Raudtee) DIN35 kinnita kruvidega kabiinile
Standardid		GB/T 13850

'○': Jah "—" Ei '" Valikuline


	BD-3P seeria elektri anduri ● Pinge\Current\Power\Power factor\Frequency ● Ülekoormus: 1,2 korda nimiväärtusest ● Analoogväljund DC 0-5V/0-10V/0-20mA/4-20mA

BD-AI seeria ühefaasiline vooluandja ● Vahelduvvoolu vool ● Ülekoormus: 1,2 korda nimiväärtusest ● Analoogväljund DC 0-5V/0-10V/0-20mA/4-20mA
